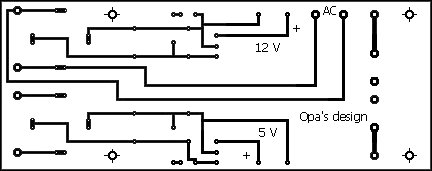

Printti

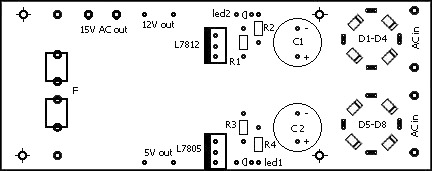

Osa sijoittelu
Tekniset tiedot:
Osaluettelo
| R1 & R3 |
3.3K 1/4W |
| R2 & R4 |
3.3K 1/4W |
| C1 & C2 |
2200uF / 35v |
| D1-D8 |
1N4007 |
| Regulaattori 5V |
L7805 |
| Regulaattori 12V |
L7812 |
| LED 1 |
Vihreä |
| LED 2 |
Punainen |
| Muuntaja |
2x15v 1.6A |
| Sulake |
F 230V AC / 1.25A |
| Kytkin |
230 AC / 2A |
| 230V AC liitin + johto |
| Kutistesukkaa |
| Kytkentäjohtoa |
| Abikon pistoliittimiä + rengasliittimiä |
| Jännite liitännät |
| Piirilevy + ruuveja |
| Jäähdytyslevy + piitahnaa |
| Kotelo |
Käyttöjännite = 230V AC
Ulostulo = 5V DC & 12V DC Reguloitu
5V DC jännite toleranssi = 4.8V – 5.2V
12V DC jännite toleranssi = 11.5V – 12.5V
5V maksimi kuorma = 0.5A
12V maksimi kuorma = 1A

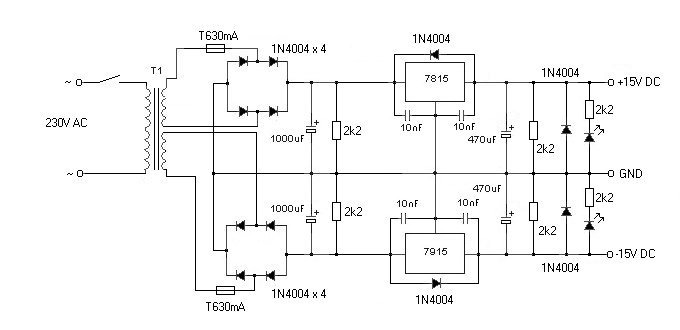

- Virtalähde bassosäätimeen
-15VDC / +15VDC Reguloitu
Osat:
| 7815 |
1kpl |
| 7915 |
1kpl |
| 1N4004 |
12kpl |
| 1000uF/35V(elko) |
2kpl |
| 470uF/25V(elko) |
2kpl |
| 10nF/25V(kerko) |
4kpl |
| 2k2/½W |
6kpl |
| T680mA/250V |
2kpl |

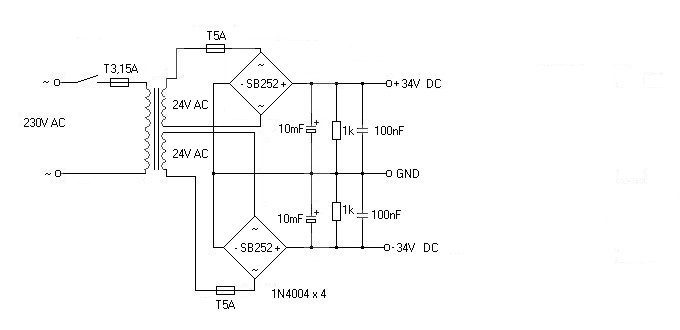

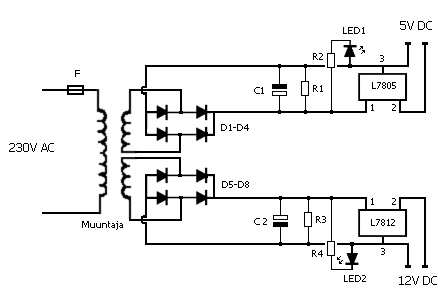

Kytkentäkaava
Sopiva poweri 3*30W tai 2*60W vahvistimille
Osat:
| SB252 |
2kpl |
| 10mF/100V (elko) |
2kpl |
| 100nF/100V (polko) |
2kpl |
| 1k/5W |
2kpl |
| T5A/250V |
2kpl |
| kytkin 16A/250V |
1kpl |
| 2*24V AC/500W |
1kpl |
Kytkentäkaava

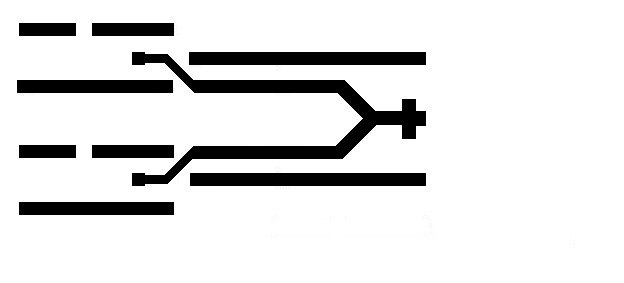

Printti
5.1V-25V Stepdown Hakkuri jännitelähde
Selostus PDF

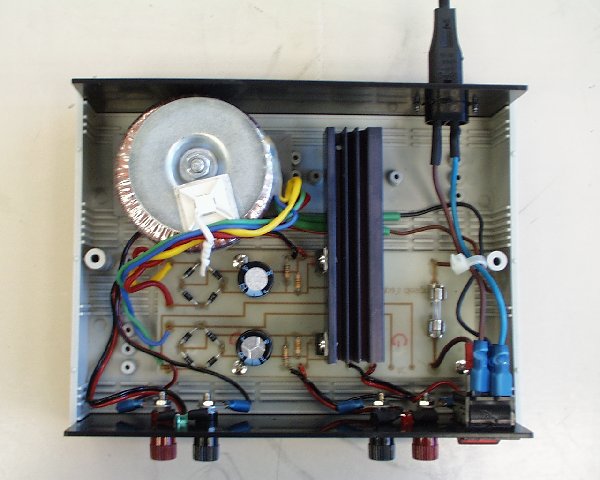

Kuva protosta
Sovellus halogeeni lamppu
