Idea
Ideana on rakentaa jakosoudin DSP-prosessorilla näin saadaan tarkat jakotaajuudet sekä vaihe virheetön signaalin kulku.
käytetyt piirit
-DSP Motorola DSP56362Kokoonpano
DSP-kortilla ei ole muuta kuin itse DSP-prosessori toisella kortilla sijaitsee crystalin codec-piiri, jossa on integroituna A/D ja D/A muuntimet. Vielä on yksi kortti jossa sijaitsee AVR-prosessori jolla saadaan DSP-prosessorin ohjelma (suotimen määritykset) puhallettua itse prosessorille. AVR toimii myös käyttöliittymä prosessorina sarjaportin kautta.Toiminta
Aluksi codec-kortilla on analogia signaali puskurit, jotka on toteutettu operaatiovahvistimilla. puskurien jälkeen signaalit menee codec-piirillä oleviin A/D muuntimiin näissä muutetaan signaali digitaaliseksi. Codec-piiriltä menee tieto digitaalisena DSP-prosessoriin jossa sitä muokataan DSP-ohjelman kertoimien mukaiseksi. Seuraavaksi DSP lähettää tiedot codec-piirin D/A muuntimille josta suodatettu analoginen signaali viedään vahvistimelle.Suunnittelu
Kytkentäkaavojen suunnittelu tehtiin Power Logic 4.01 ohjelmalla ja piirilevyt PowerPBC 4.01 ohjelmalla. Suunnittelussa luettiin datakirjoja kuin piru raamattua, jotka muuten eivät ole lyhyimmästä päästä 100 sivua on näille piireille todella kevyt datakirja.Kytkentäkaavat

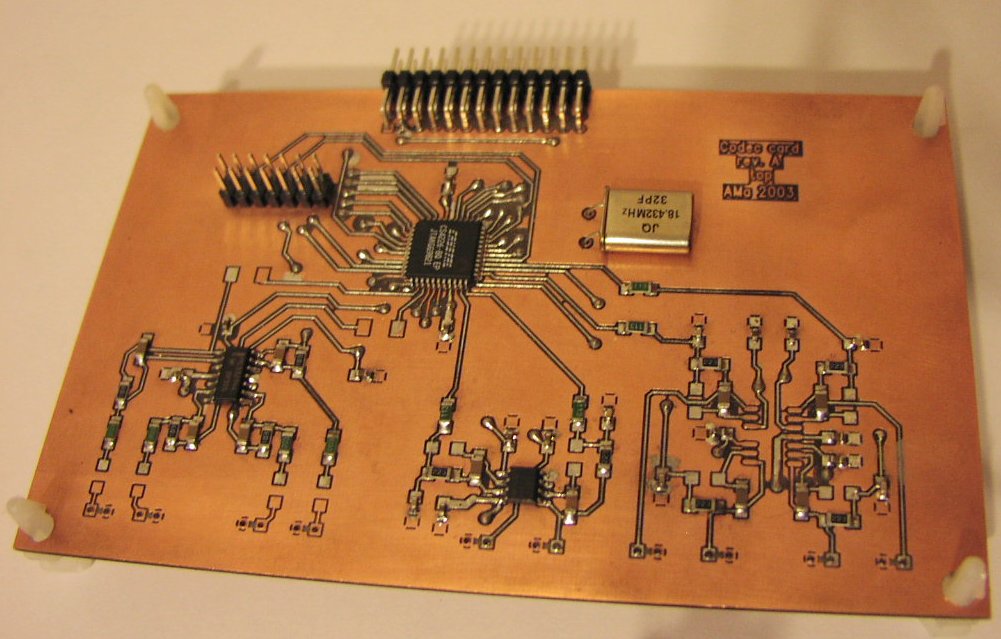

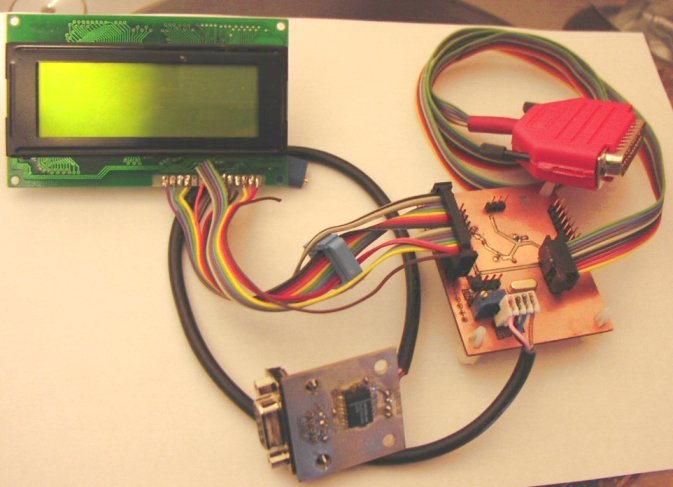

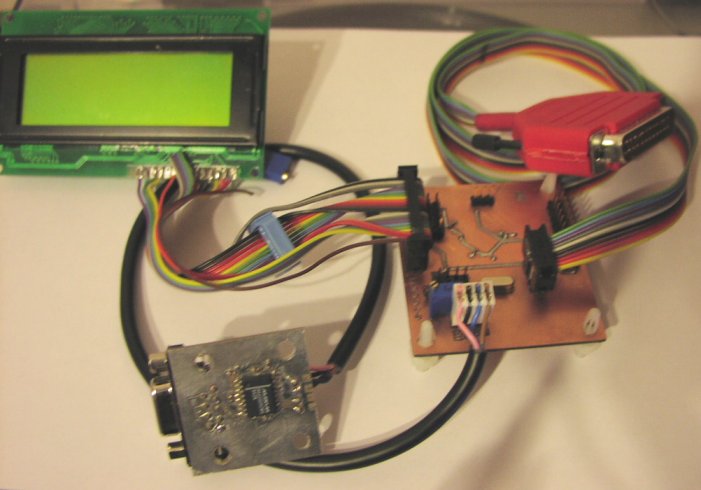

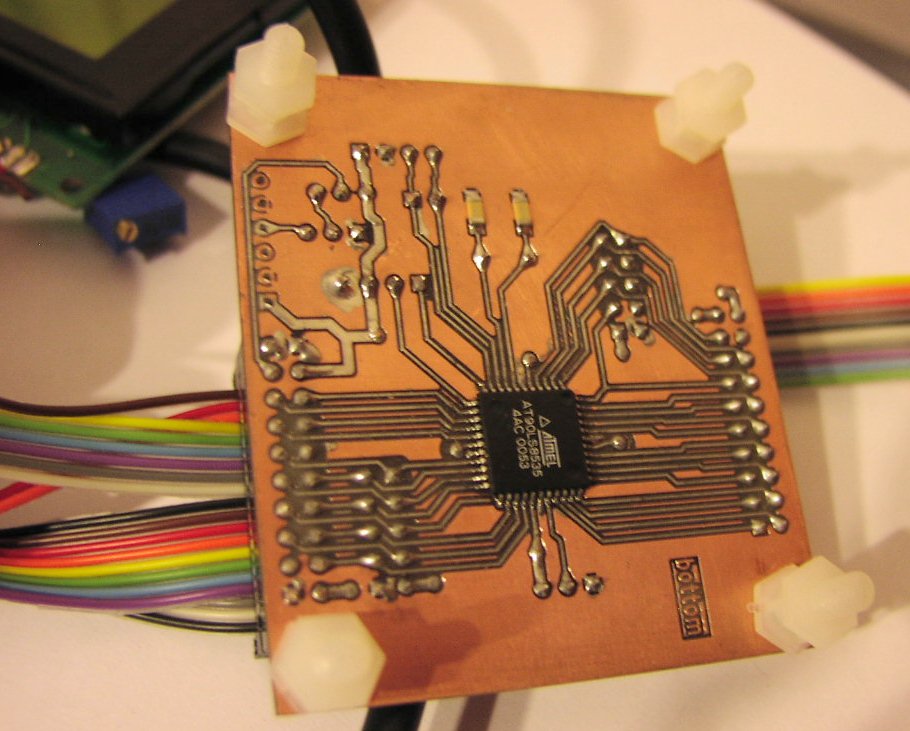

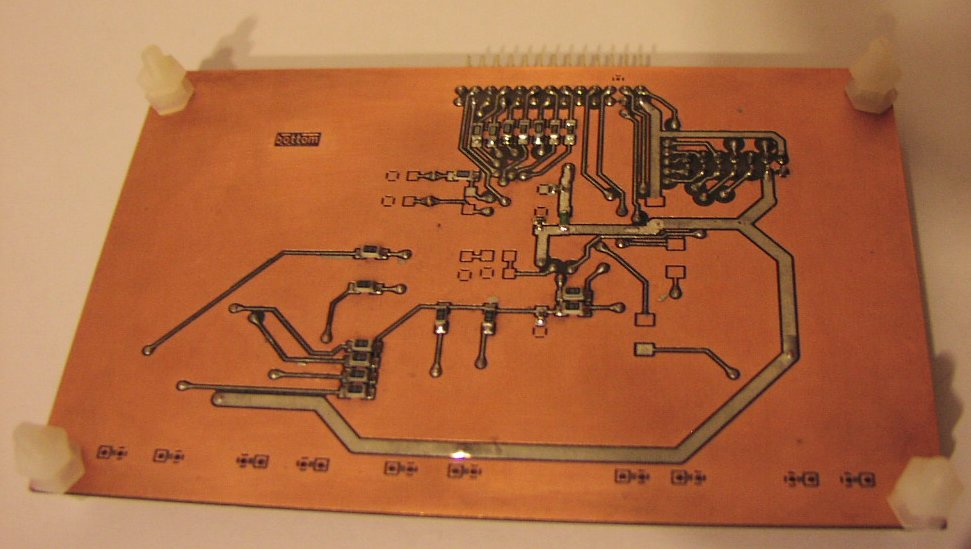

Codec Host Host RS MainboardKuvia korteista
JPG1 JPG2 JPG3 JPG4 JPG5 JPG6Edistyminen
-Kaikkikortit jyrsittynä
