KUVIA  JA ARTIKKELEITA PUUTÖISTÄ

Cads kuvien purkuun tarvitset Winzip ohjelman sen saat täältä www.download.com
Kuvien avaamiseen tarvitset CADS ohjeman demo version saat täältä www.kymdata.fi
Valokuvien käsittelyyn hyvä ohjelma on Paintshop pro


ARTIKKELIT :




CADS KUVAT


Kuvia puutöistä:

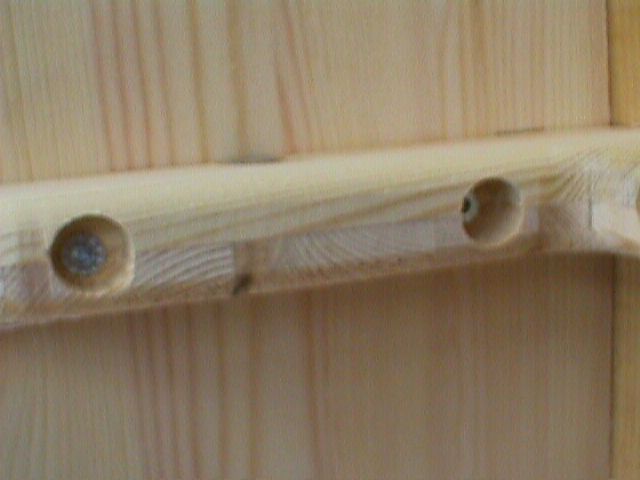

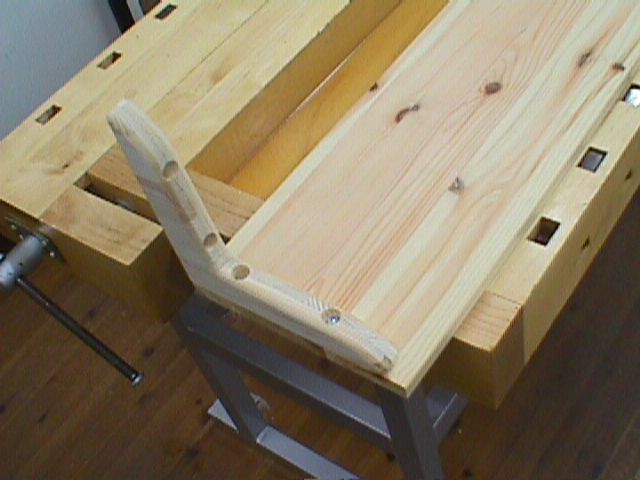

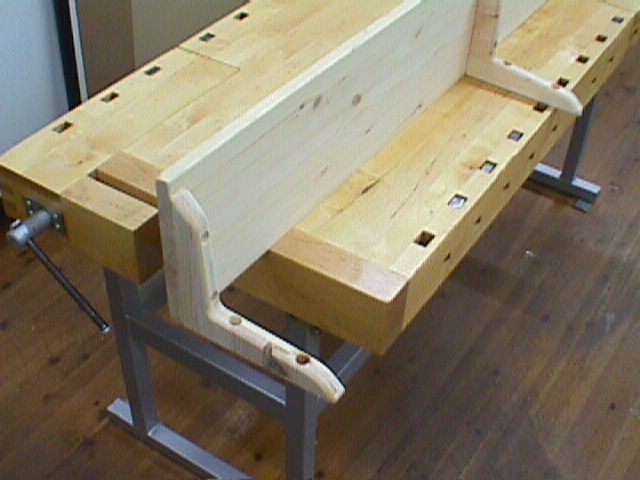

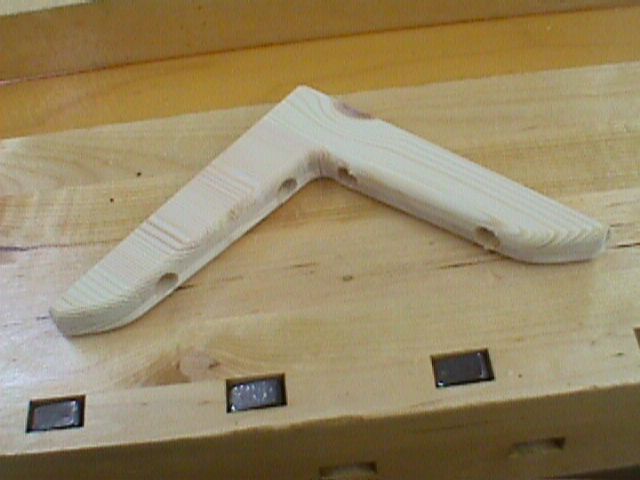

Hylly puisilla pidikkeillä. Materiaali 18mm:n mäntyliimalevy.

hyllypidik3.jpg (35175 bytes)hyllypidik2.jpg (41558 bytes)hyllypidik4.jpg (40045 bytes)hyllypidik1.jpg (29484 bytes)

Valmistus:
Hyllyn pidikkeet on tehdään siten, että ensin 250mm:n levyiseksi sahattu liimapuulevy höylätään n. 12.5mm:n paksuiseksi. Sitten saatu aihio pätkitään 250mm:n paloiksi ja liimataan ristiin paremman lujuuden saavuttamiseksi. Kannakkeiden malline tehdään kartongista. Pidike kannattaa tehdä 10 -15mm hyllyä kapeammaksi, ettei pidike jää vahingossa pilkistämään hyllyn reunan alta. Ennen vannesahausta kannattaa porata sisäkumiin reiät, jotta sahaus sujuisi helpommin. Ennen ruuvireikien porausta kannattaa tehdä ruuvin kannoille sopivat upotukset tulppaporalla. Vasta sen jälkeen poraus pidikkeen läpi sopivalla poralla. Hyllynpidikkeet voidaan sijoittaa joko hyllyn alle tai päälle. Jos pidikkeet sijoittaa hyllyn päälle, ne toimivat samalla kirjantukina.

Pintakäsittely:
Sivuiltamme löytyvällä öljyvahaseoksella pidikkeiden liimaamisen jälkeen.

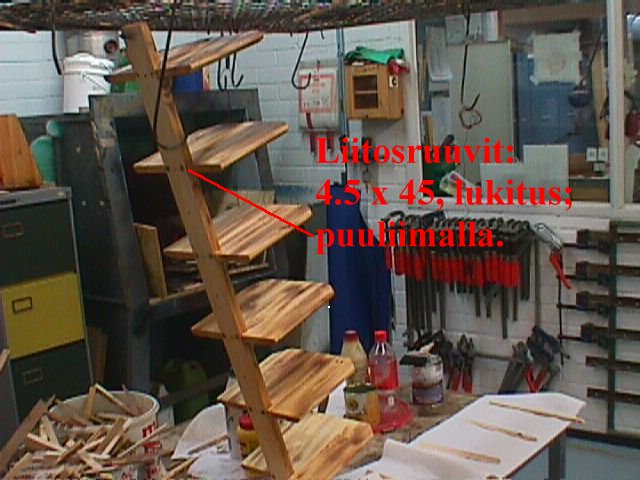

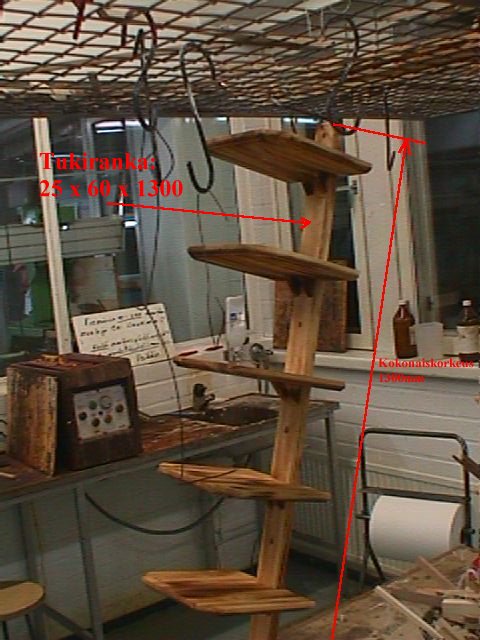

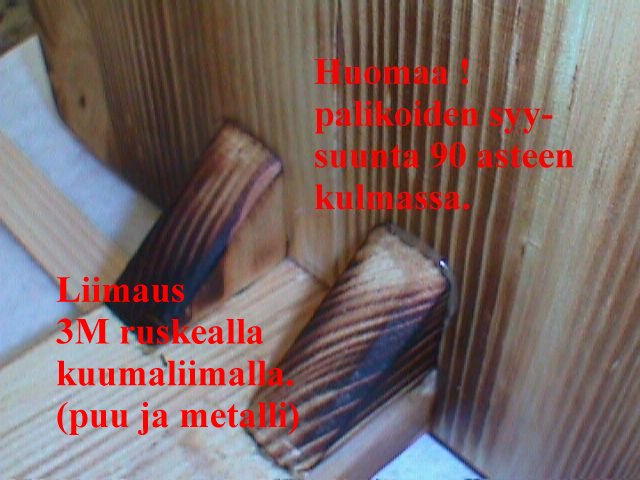

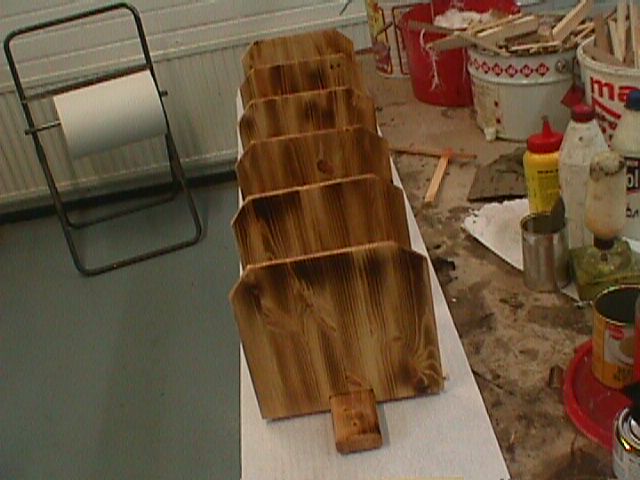

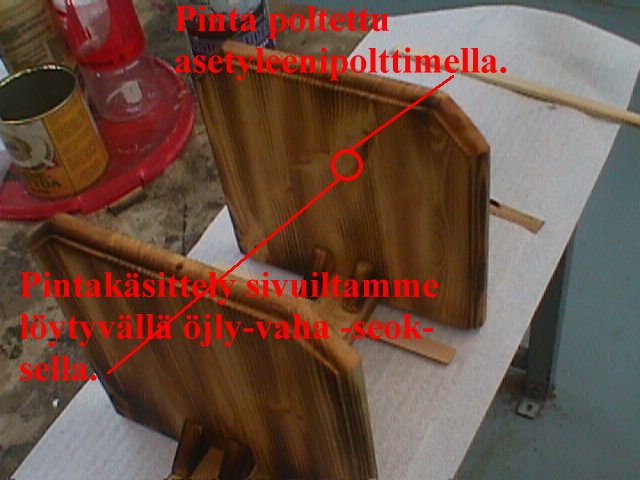

Lehtiteline

Materiaali: 18mm:n mäntyliimapuulevy.Pintakäsittely: Öljyvahaseos.Hyllyt: 18 x 250 x 250mm. Pystypuu: 25 x 60 x 1300mm.
teline1.JPG (54689 bytes)teline2.JPG (49801 bytes)teline3.JPG (59142 bytes)teline4.JPG (47521 bytes)teline5.JPG (70391 bytes)teline6.JPG (70682 bytes)

                                                                                                                                                      Veikko Pöyhönen

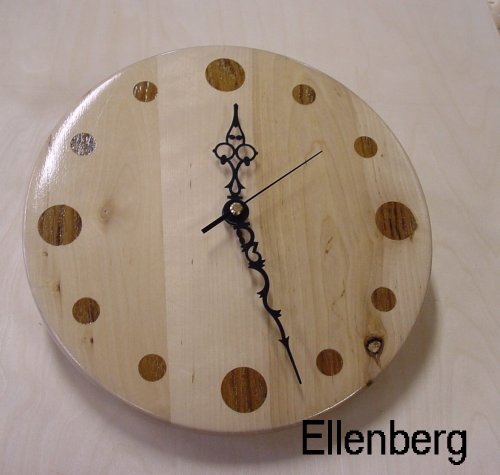

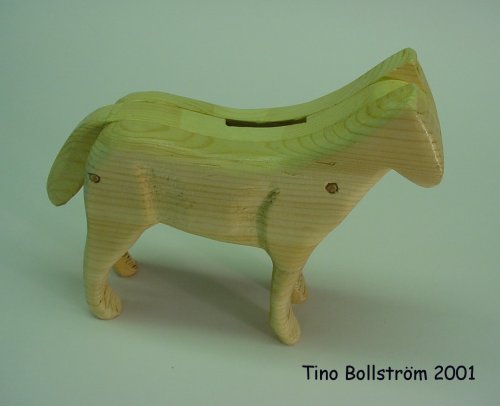

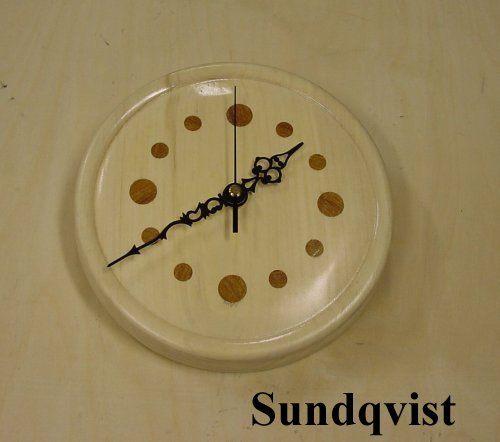

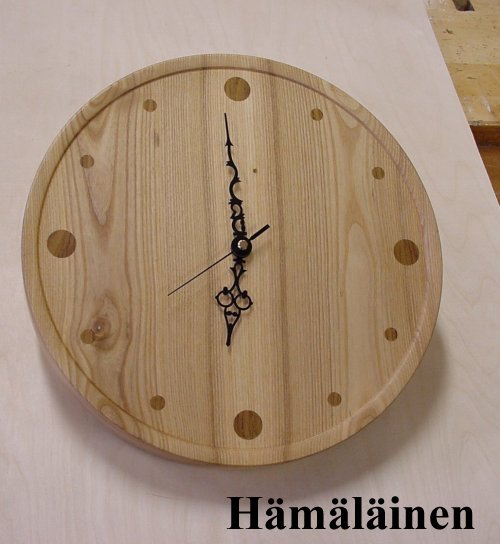

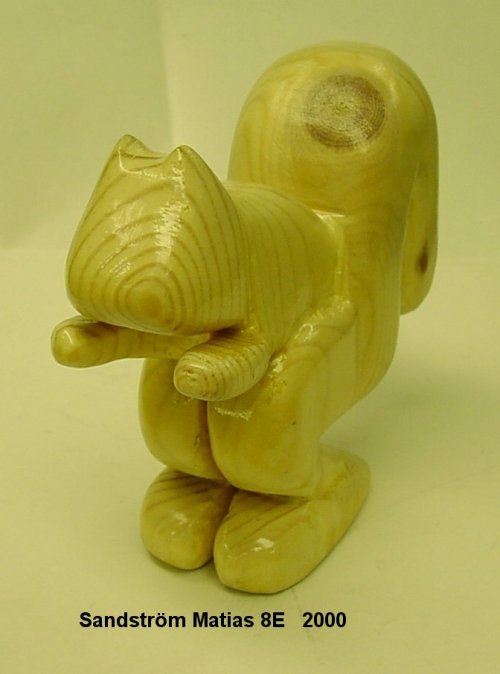

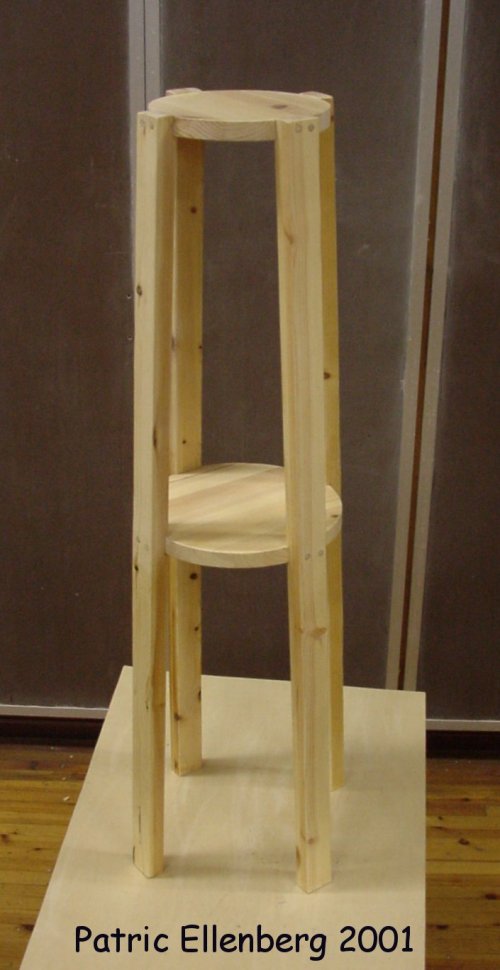

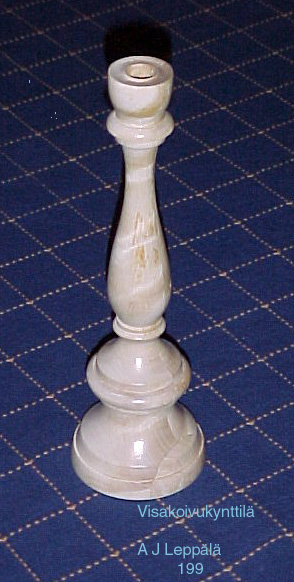

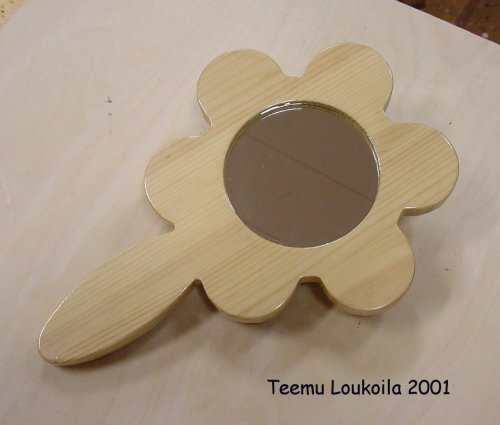

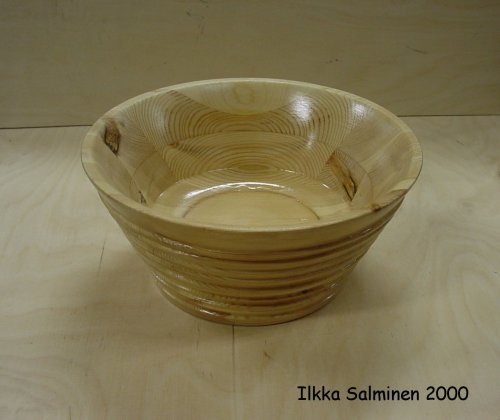

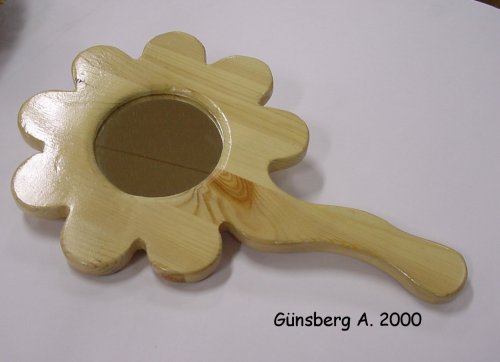

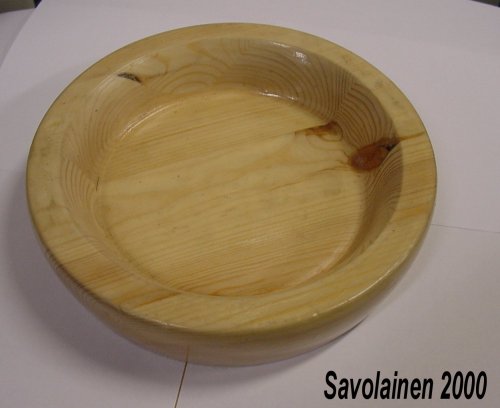

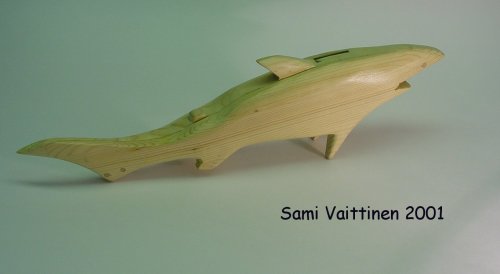

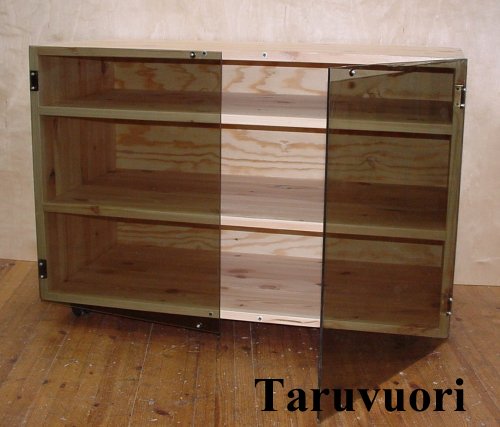

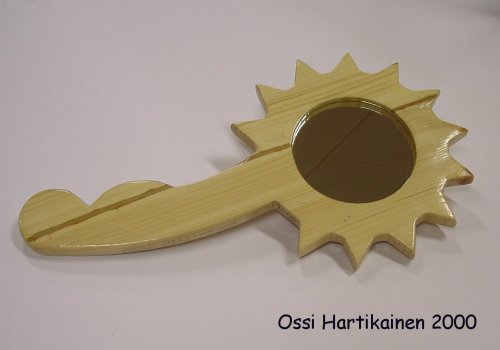

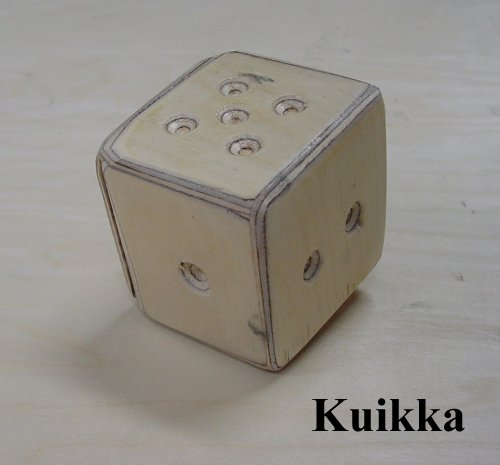

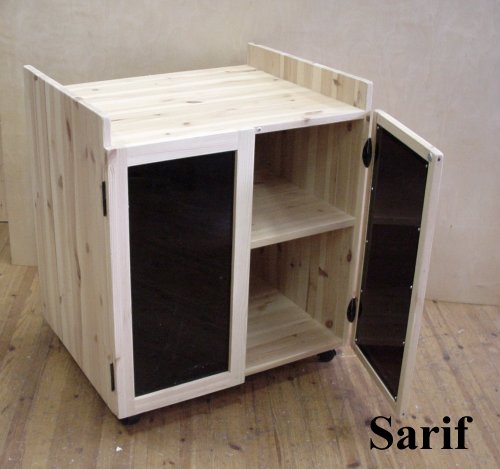

Vuosaaren yläasteen opettajan, lehtori Juha Leppälän oppilaiden töitä. Oppilaiden suunnittelua ja kädentaitoa parhaimmillaan.

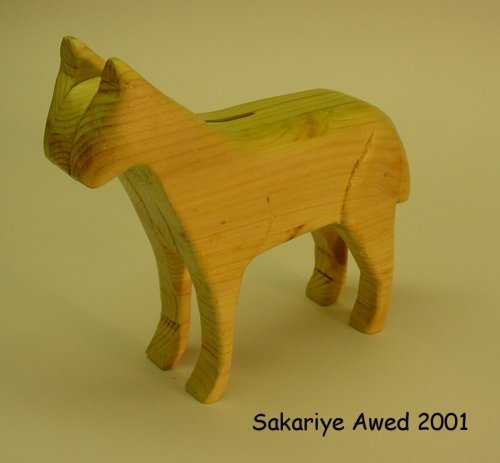

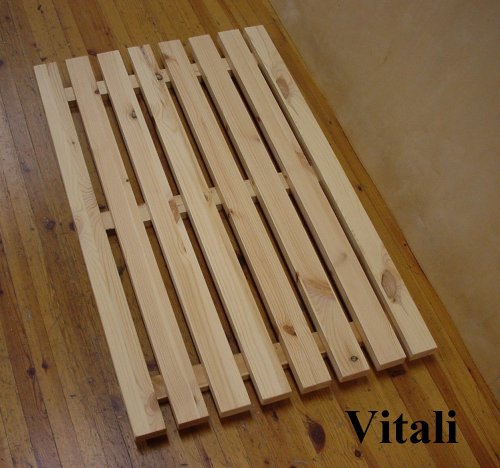

leppala7.jpg (34941 bytes)leppala8.jpg (25460 bytes)leppala1.jpg (48917 bytes)leppala2.jpg (12013 bytes)leppala3.jpg (38063 bytes)leppala4.jpg (25725 bytes)leppala5.jpg (23722 bytes)leppala6.jpg (35672 bytes)leppala9.jpg (24142 bytes)leppala10.jpg (25894 bytes)leppala12.jpg (17578 bytes)leppala13.jpg (43771 bytes)leppala14.jpg (19587 bytes)leppala15.jpg (61218 bytes)leppala16.jpg (32273 bytes)leppala17.jpg (18272 bytes)leppala18.jpg (21395 bytes)

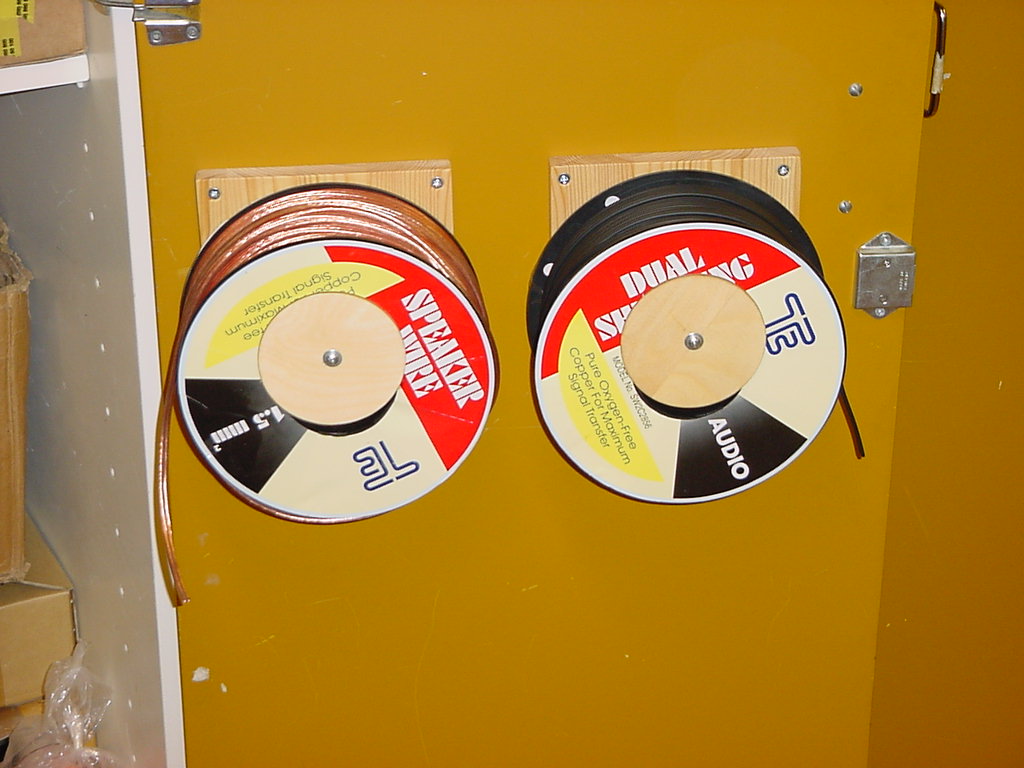

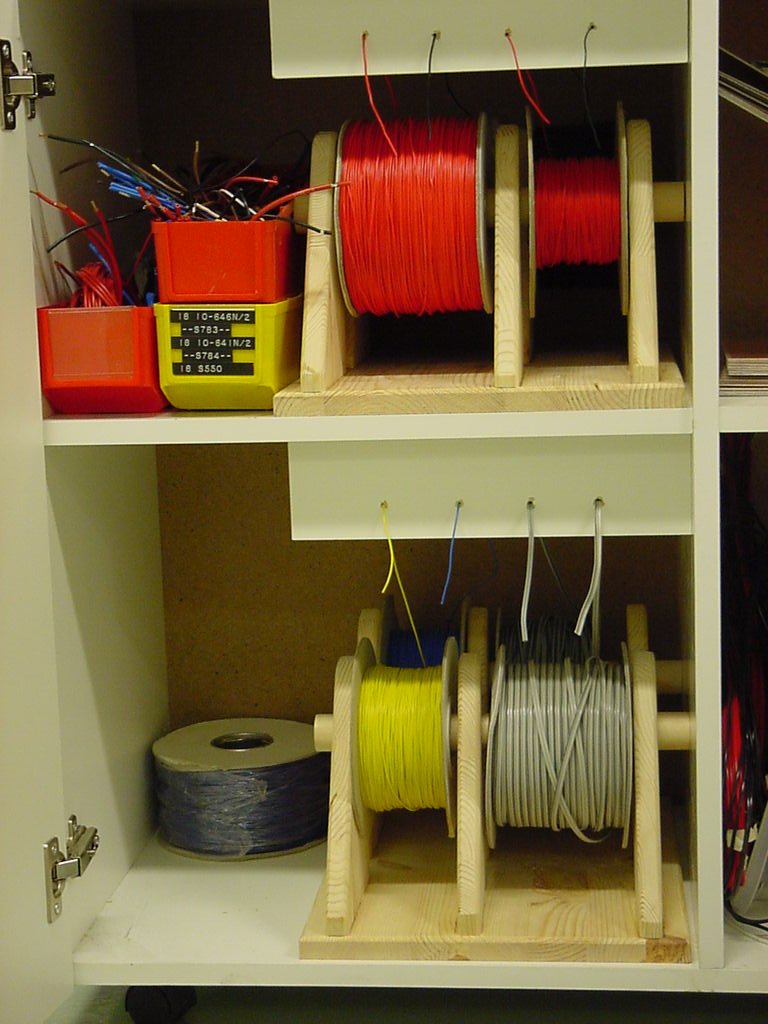

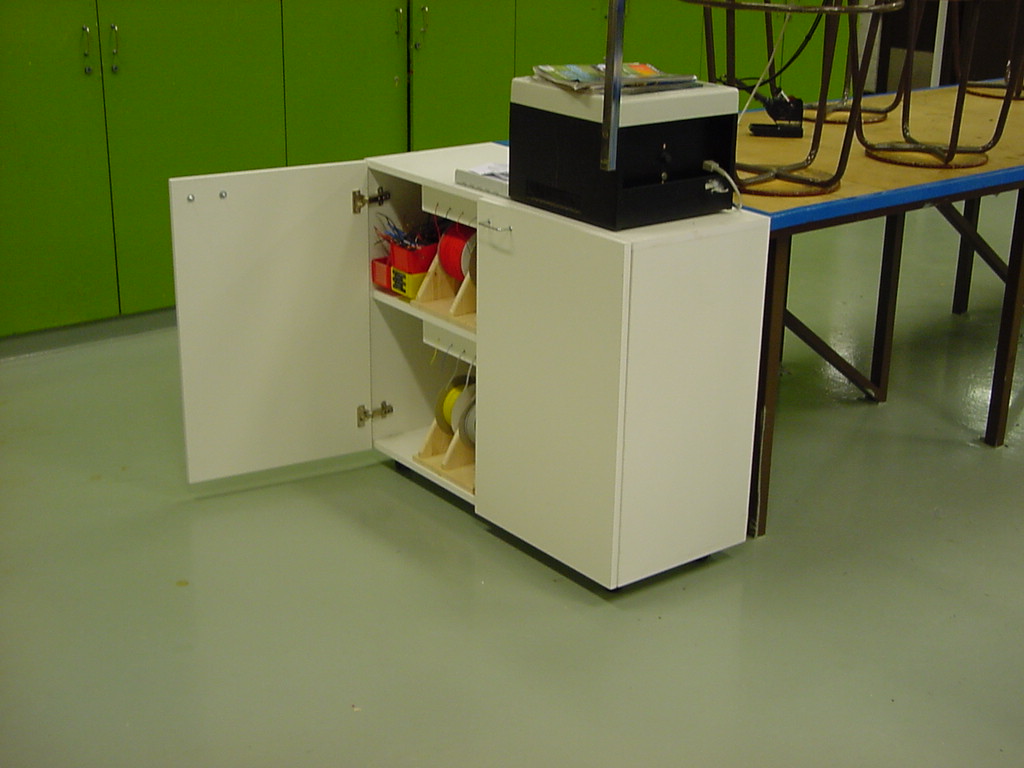

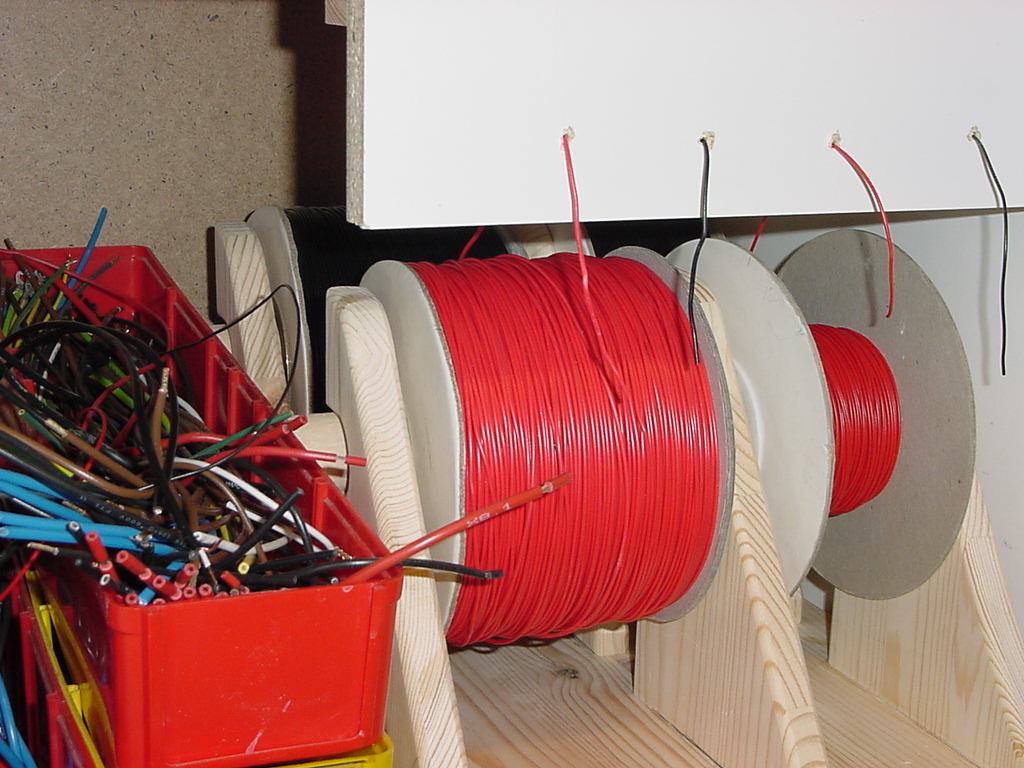

Johtoteline

Suunnittelu ja toteutus: lehtori Tatu Toukomies ja kalustonhoitaja Aulis Karonen. Kätevä ja siisti ratkaisu pitää johtimet järjestyksessä ja helposti saatavilla.

piuhateline2.jpg (131501 bytes)piuhateline1.jpg (118067 bytes) piuhateline3.jpg (126497 bytes)piuhateline4.jpg (124166 bytes)

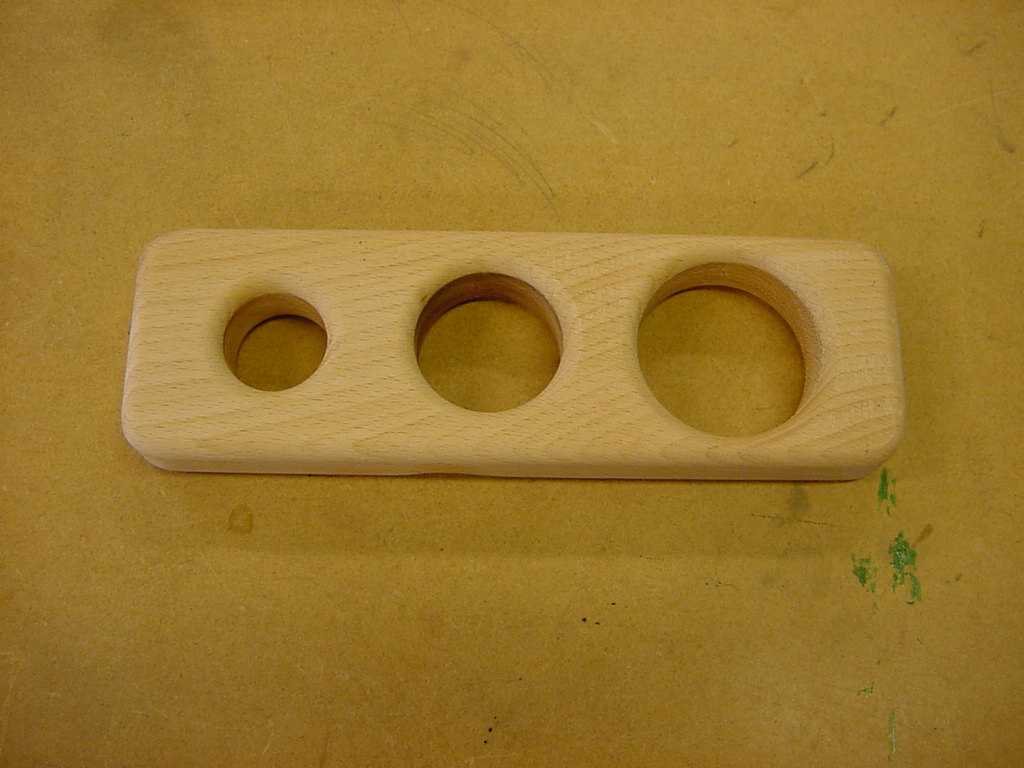

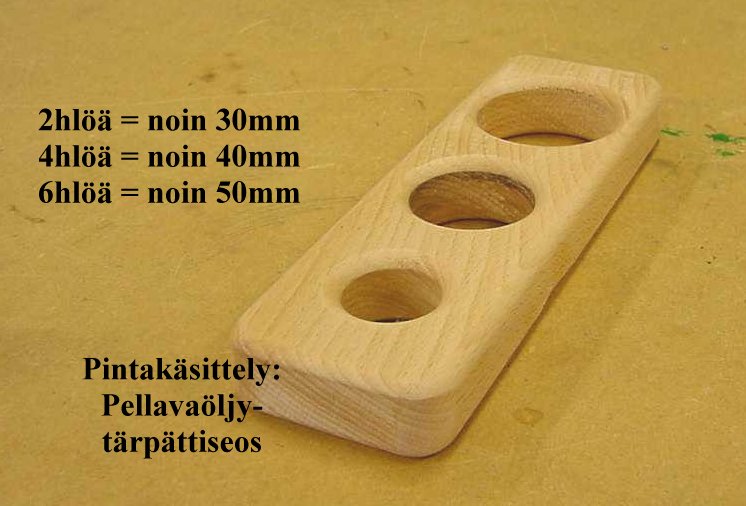

Spagettimitta. Suunnittelu: Lehtori Tatu Toukomies Pohjois-Helsingin yläasteelta.


Työtä tehdessä tulee samalla opeteltua pyörö- ja reikäsahaus, hiomakoneen käyttö, sekä luonnonmukainen pinnakäsittely. Pellavaöljynä käytetään kylmäpuristettua pellavaöljyä ja tärpättinä hajutonta tärpättiä. Ohenteeksi voi lisätä myös hieman sitrusohennetta, jolloin seos tuoksuu levitysvaiheessa paremmalta ja imeytyy myös hieman paremmin. Seosta levitetään puun pinnalle niin kauan kuin puu kykenee imemään öljyä. Viimeistään puolen tunnin päästä levittämisen lopettamisesta pyyhitään ylimääräinen öljy pois huolellisesti.

Muista, että levittämiseen käytetty trasseli ja poispyyhintään käytetty paperi saattavat pellavaöljyn vaikutuksesta aiheuttaa itsesytytyksen! Siksi ne täytyy kastella käytön jälkeen ja varastoida mieluimmin suljetussa metalliastiasta tulipalon ehkäisemiseksi.

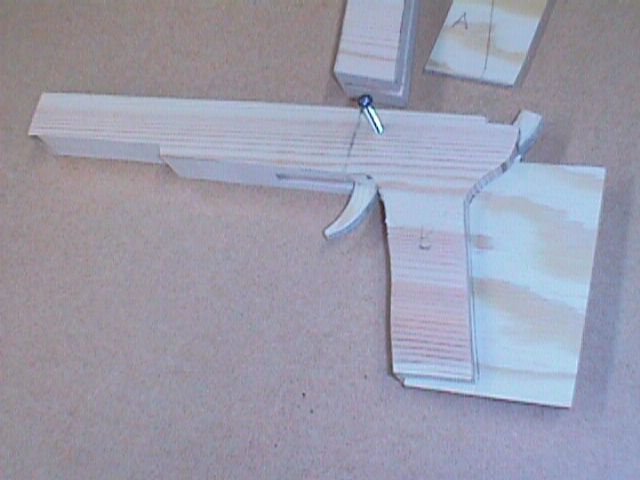

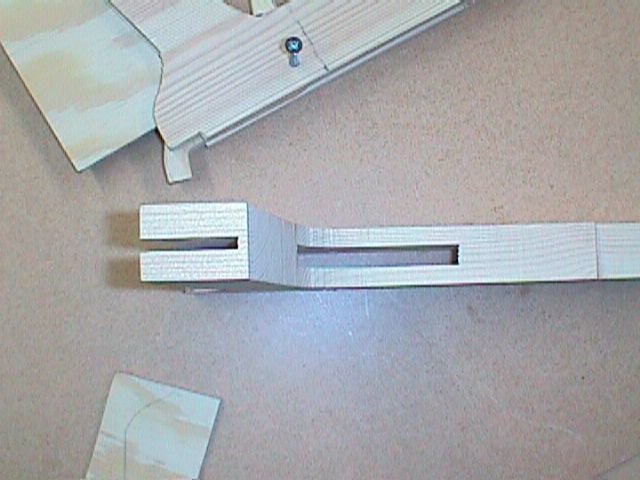

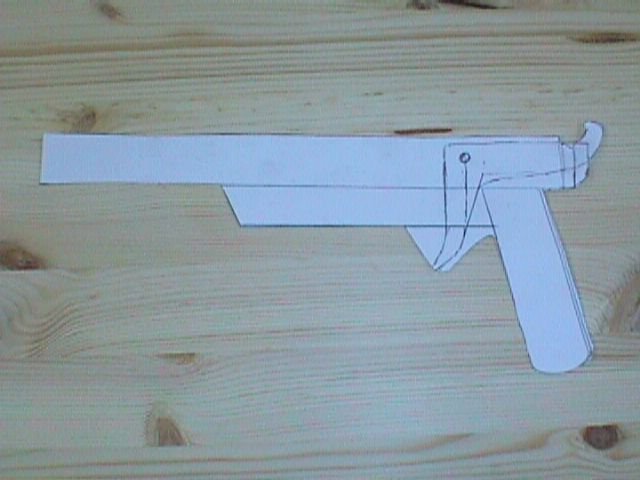

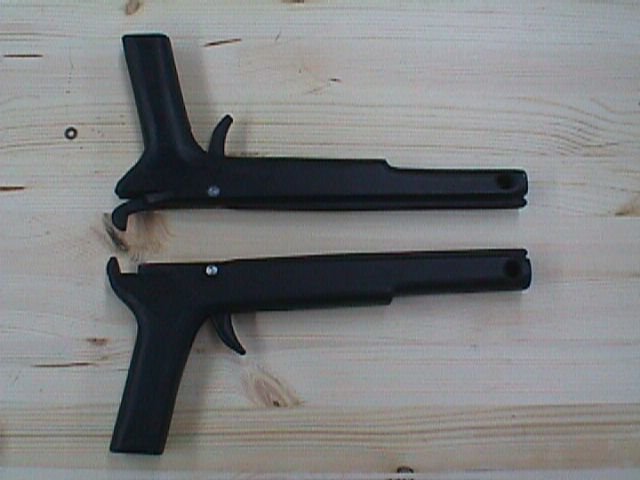

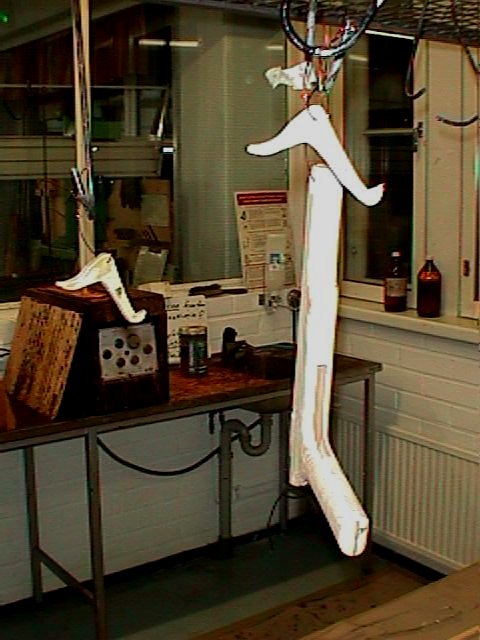

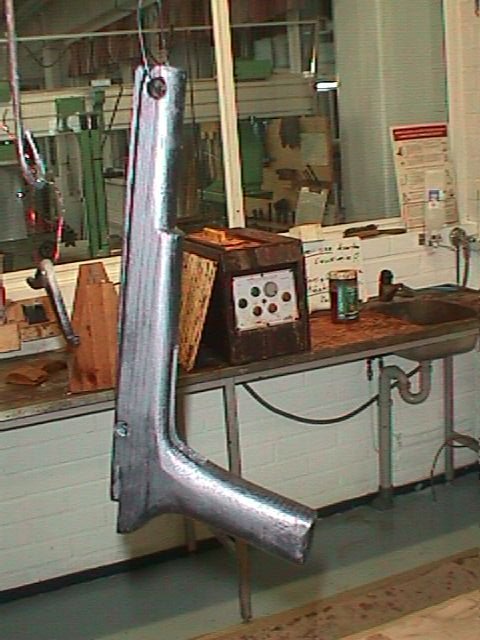

Kuminauhapistooli

Kuminauhoja ampuva pistooli lapsille ja lapsenmielisille.

Materiaali: 25 mm:n mänty

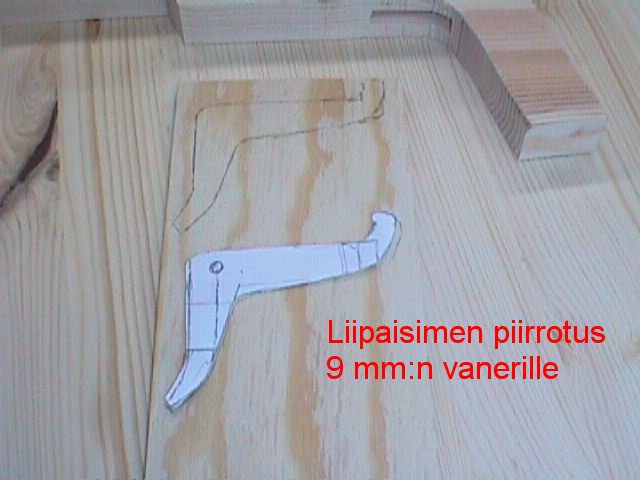

Liipaisin: 9 mm:n vaneri

Pistooli mitoitettu siten, että käytetyt kuminauhalenkit venytetään lähes maksimimittaansa.
pistooli101.jpg (38899 bytes)pistooli102.jpg (40029 bytes)pistooli103.jpg (48214 bytes)pistooli104.jpg (47831 bytes)

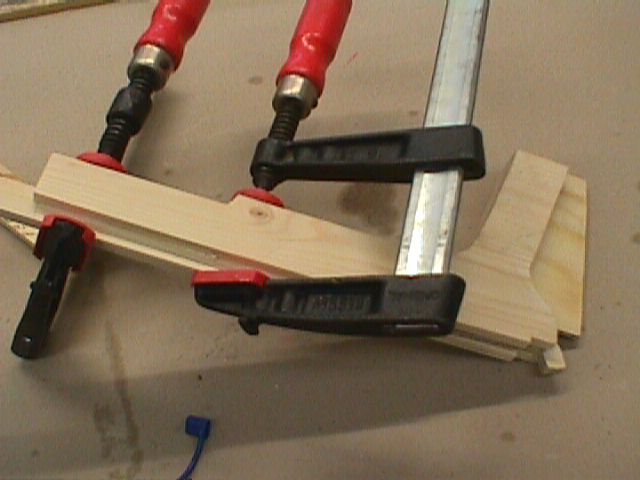

Perään liimataan 4 mm:n vaneri ehkäisemään perän halkeaminen.

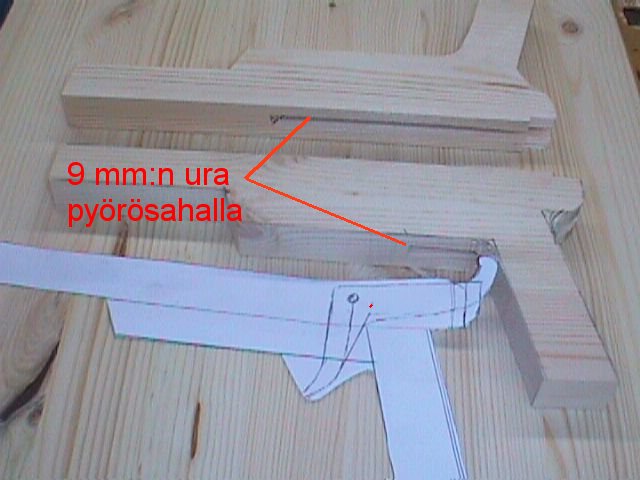

Pyörösahauksen jälkeen kannattaa yläpuolella olevaan uraa liimata kuvan mukainen 9 mm:n paksuinen puusuikale. Osat lakataan ensin sopivalla lakalla (esim. vesiohenteisella) ja hiotaan sitten tasaiseksi ennen pintamaalausta.Pintamaalaus vaikkapa aerosolimaalilla.

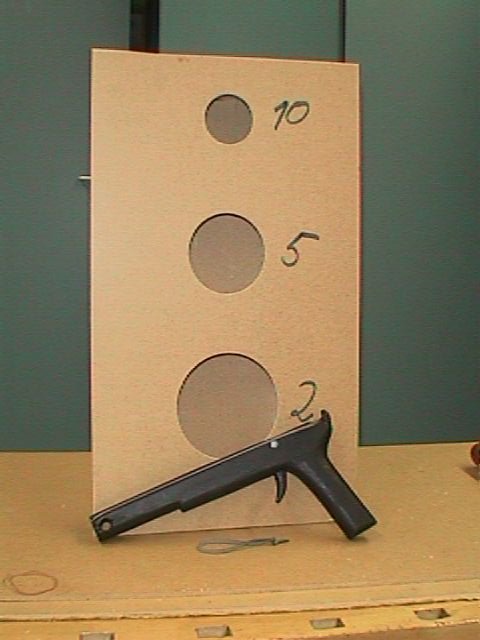

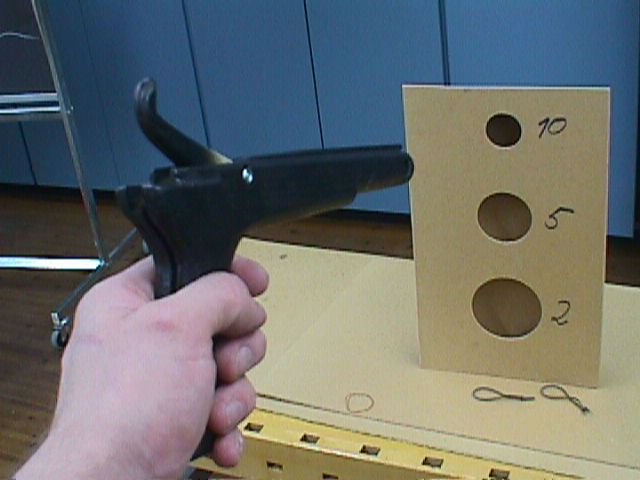

Ammuntaa varten valmistettu maalitaulu jossa jokaisen reiän takana on pieni kotelo kuhunkin reikään osuville kuminauhoille. Maalitaulun edessä yhdellä kuminauhalla ladattu pistooli. Kymmenellä kuminauhalla "kuti" lähtee jo melkoisen kiukkuisesti. Jos pistooleja löytyy perheessä kaksin kappalein, on syytä varustaa lapset suojalasein silmävammojen välttämiseksi.

Laukaus on lähtenyt. Mahtaakohan kuminauha löytyä laatikosta, vai oliko pahus mennyt taas ohi?

                                                                                                                                                                                                              Veikko Pöyhönen
                                                                                                                                                                                                               Suutarilan yläasteHelsinki

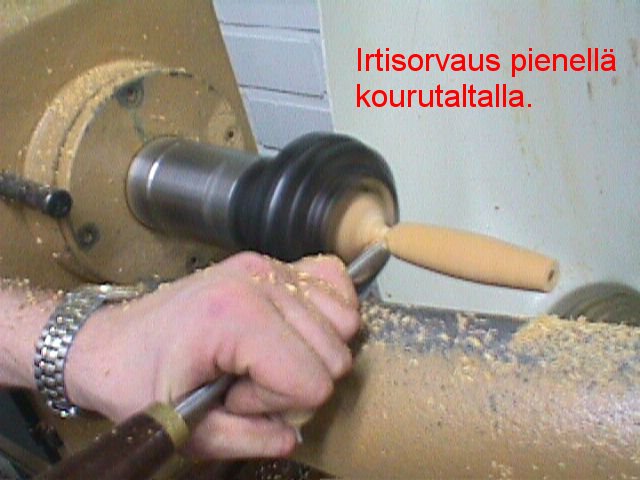

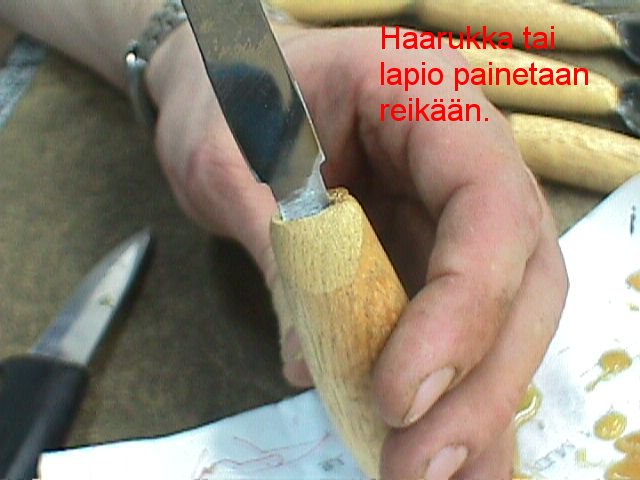

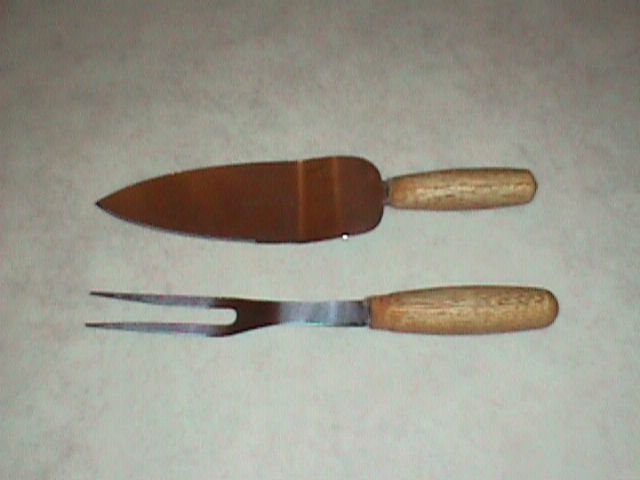

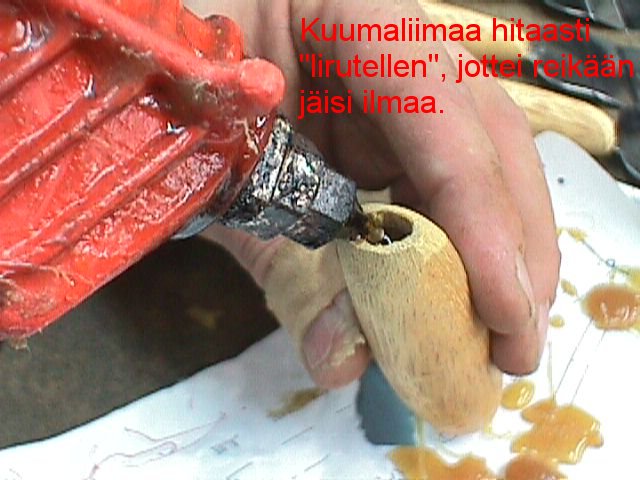

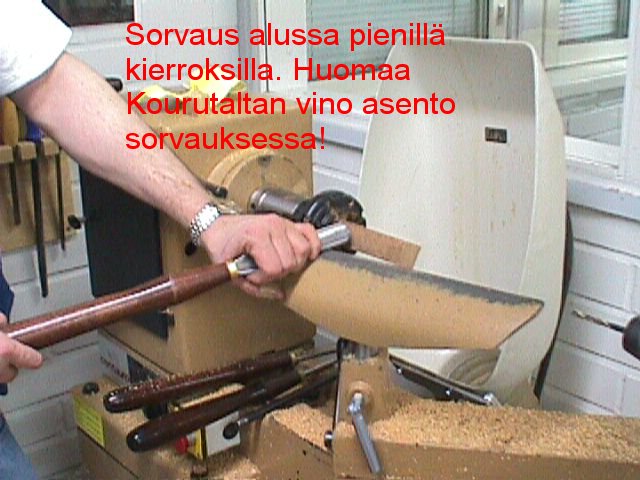

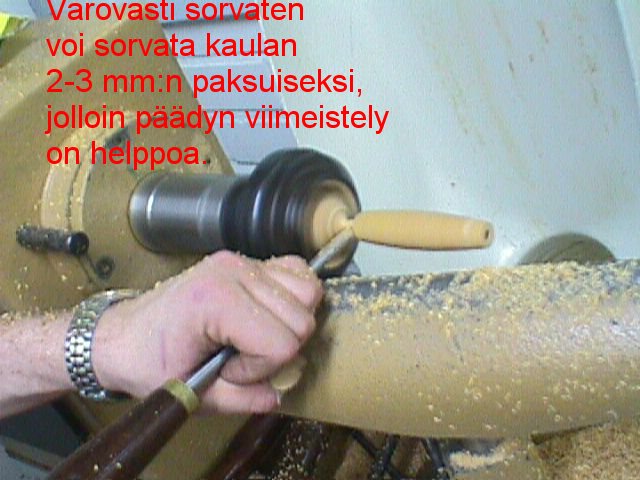

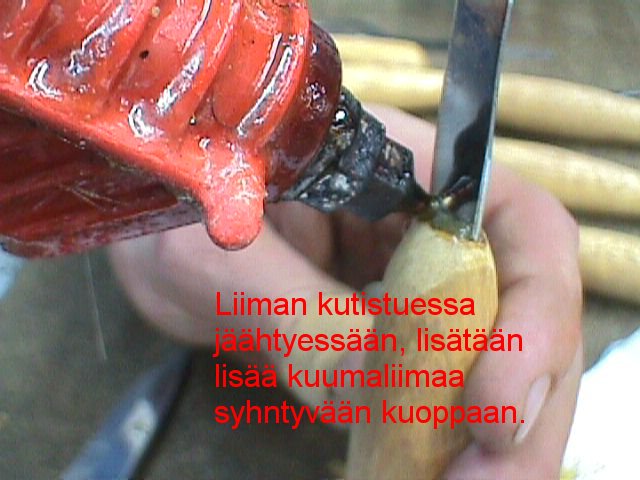

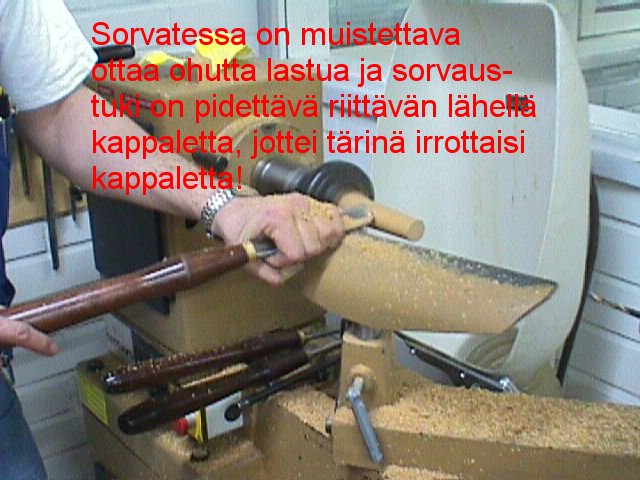

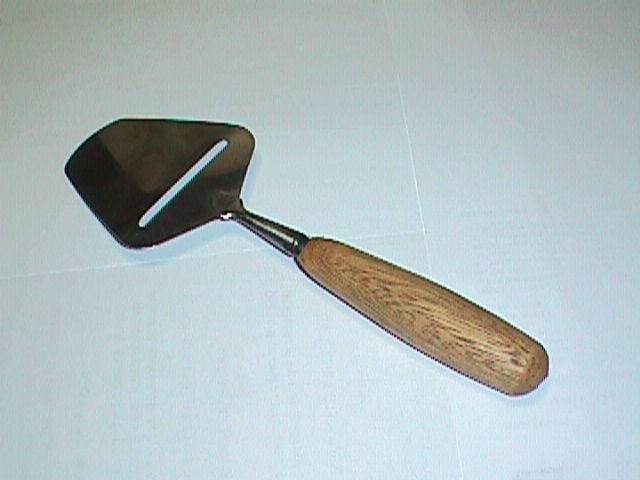

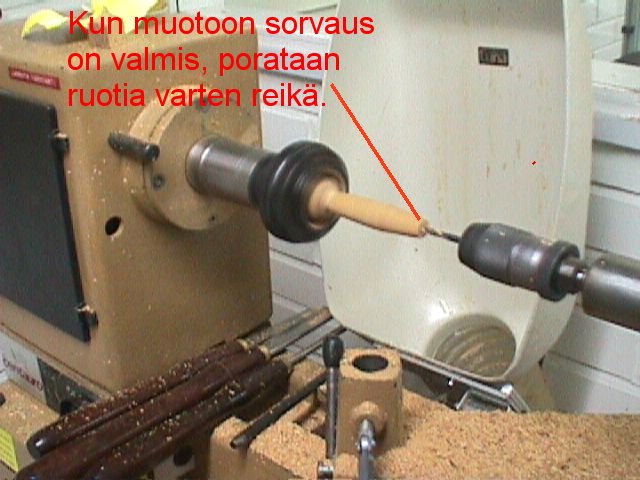

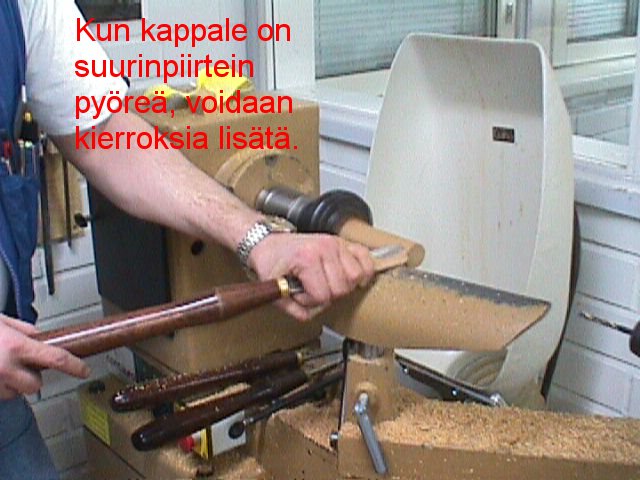

Kinkkuhaarukka, juustohöylä ja kakkulapio puuvarrella
Pintakäsittely öljy -vahaseoksella.

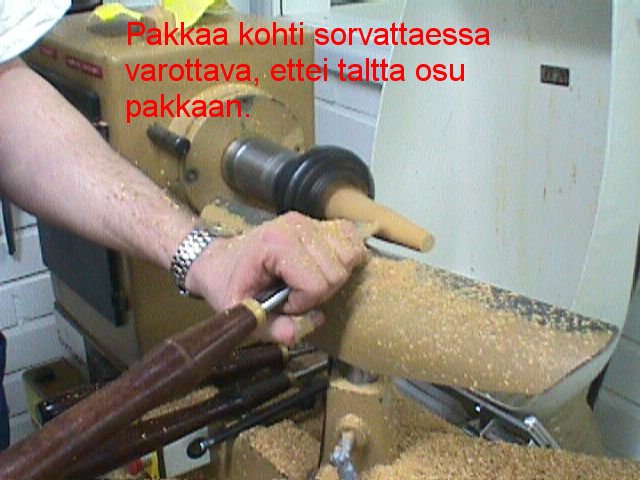

klapio100.jpg (70849 bytes)klapio101.jpg (67198 bytes)klapio102.jpg (75951 bytes)klapio103.jpg (63320 bytes)klapio104.jpg (58721 bytes)klapio105.jpg (62788 bytes)klapio106.jpg (67070 bytes)klapio107.jpg (53942 bytes)klapio108.jpg (65298 bytes)
klapio109.jpg (64327 bytes)klapio110.jpg (49998 bytes)klapio111.jpg (62118 bytes)klapio112.jpg (31406 bytes)klapio113.jpg (32308 bytes)

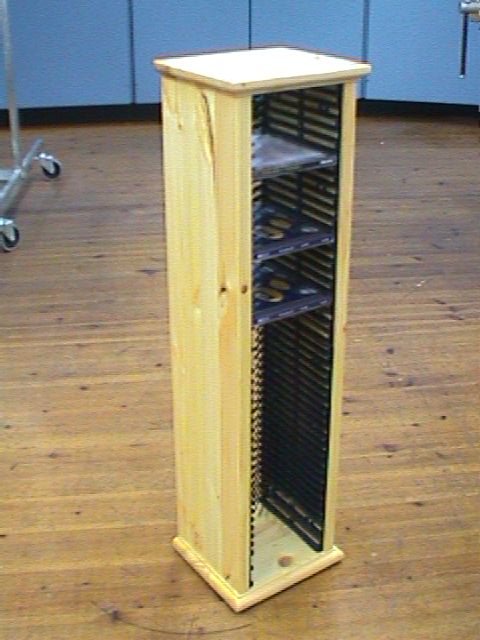

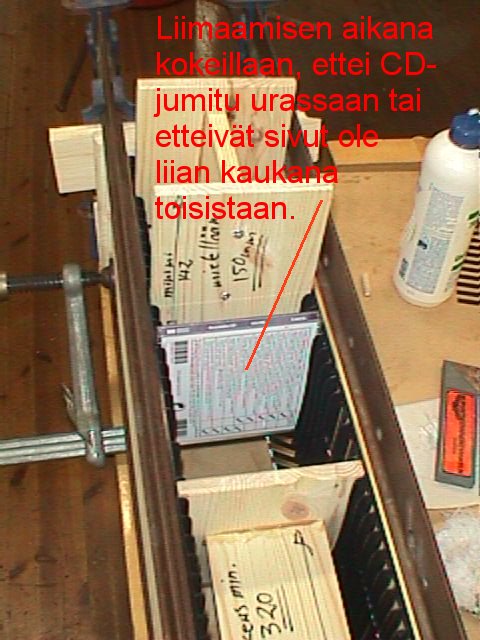

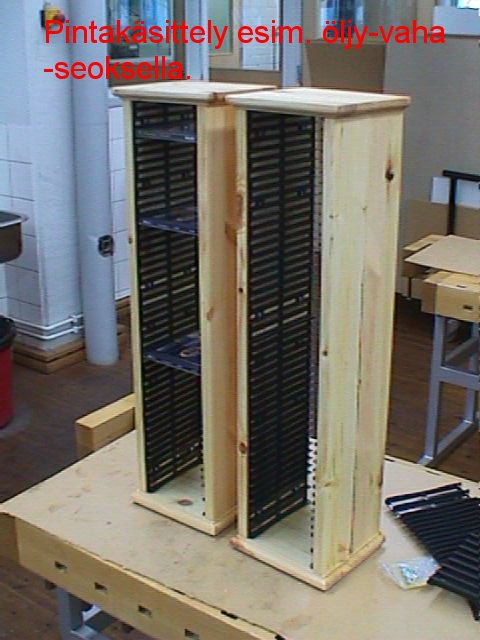

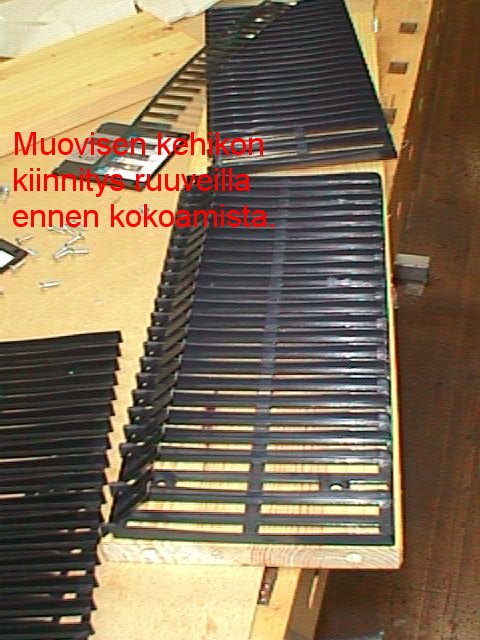

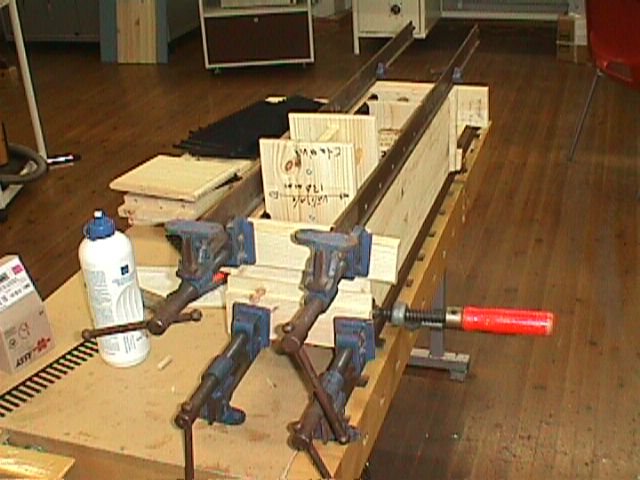

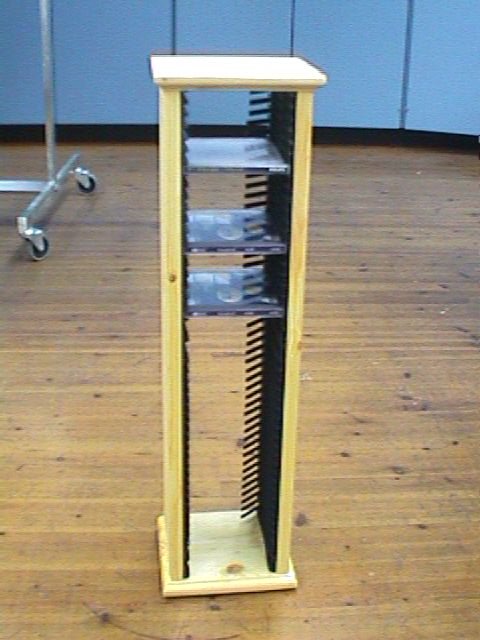

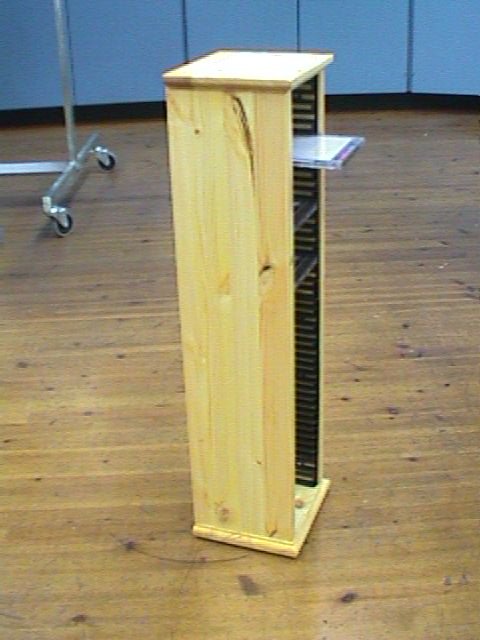

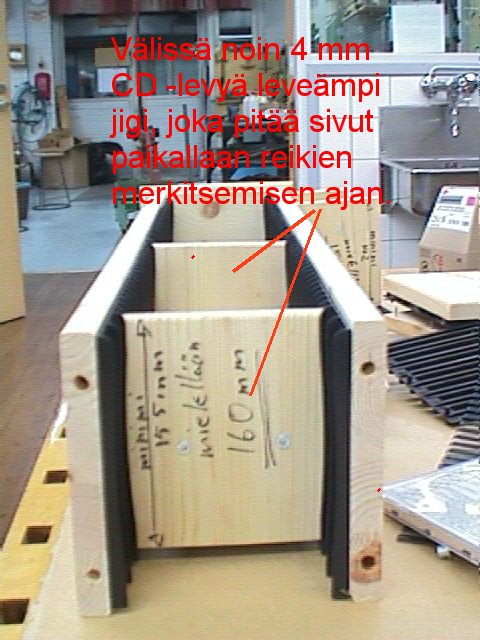

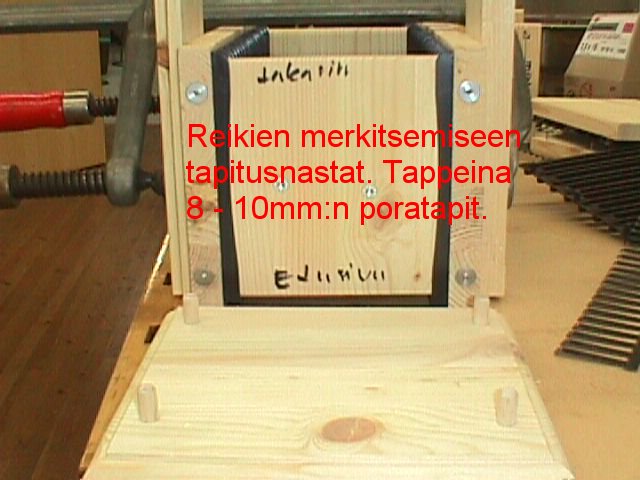

CD -teline
Materiaali: 18 mm:n liimapuulevy
Pintakäsittely: Öljy -vahaseos

teline100.jpg (74829 bytes)teline101.jpg (72373 bytes)teline102.jpg (58855 bytes)teline103.jpg (72774 bytes)teline104.jpg (59155 bytes)teline105.jpg (54248 bytes)teline106.jpg (49516 bytes)teline107.jpg (61189 bytes)teline108.jpg (55216 bytes)

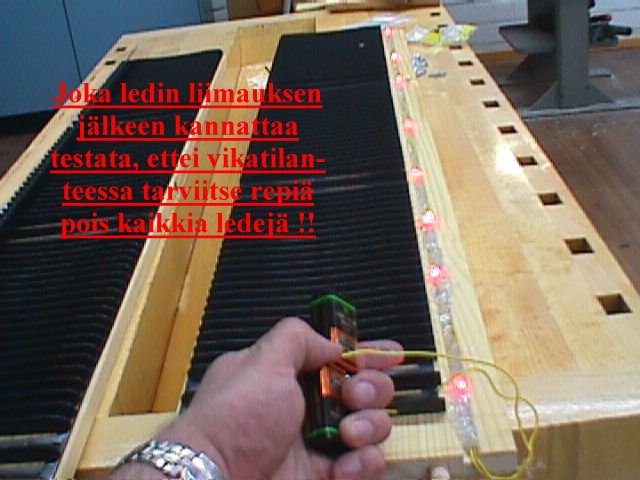

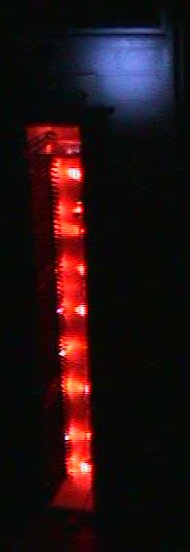

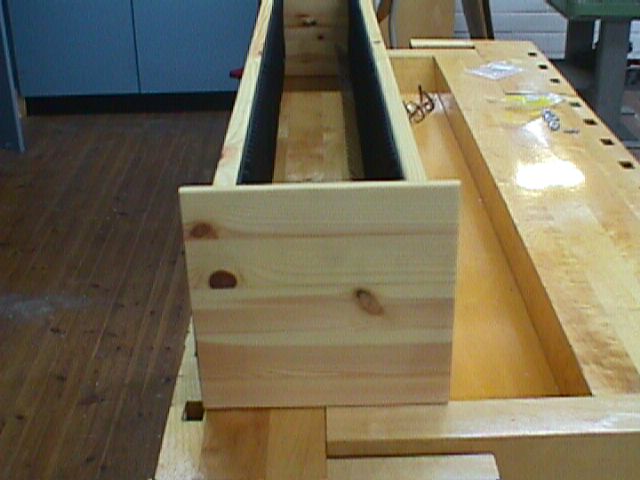

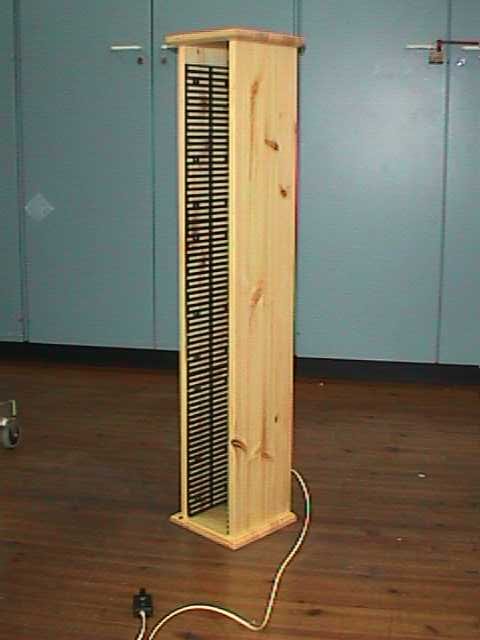

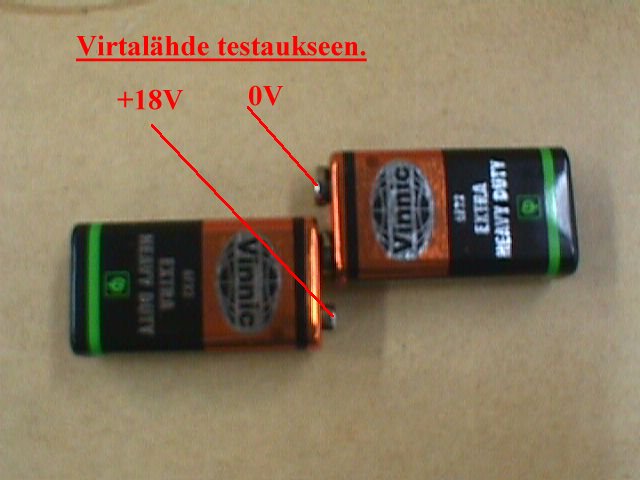

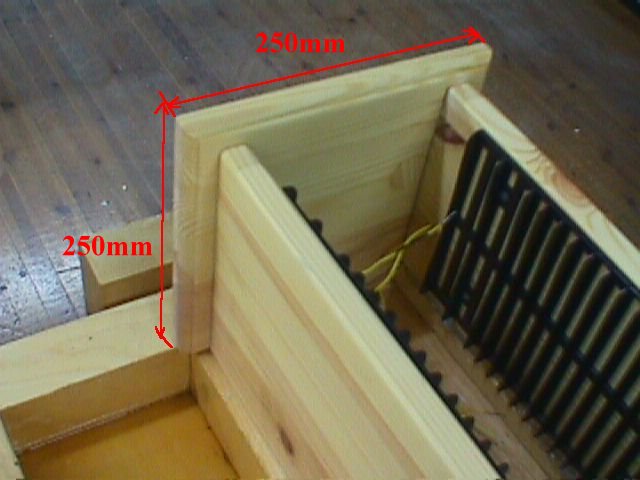

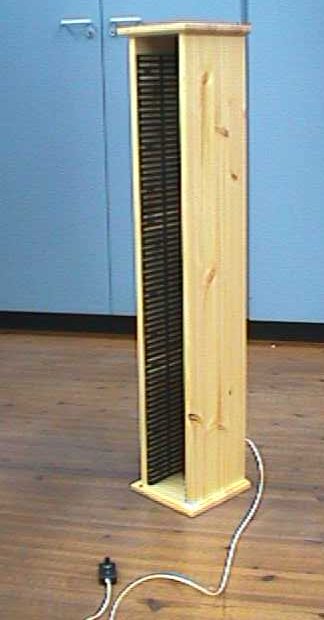

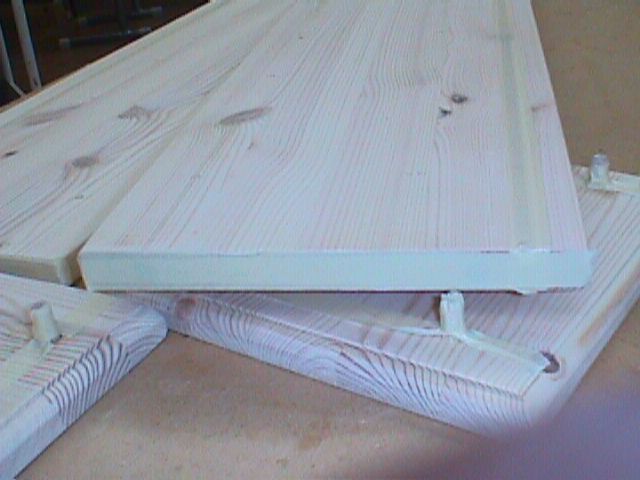

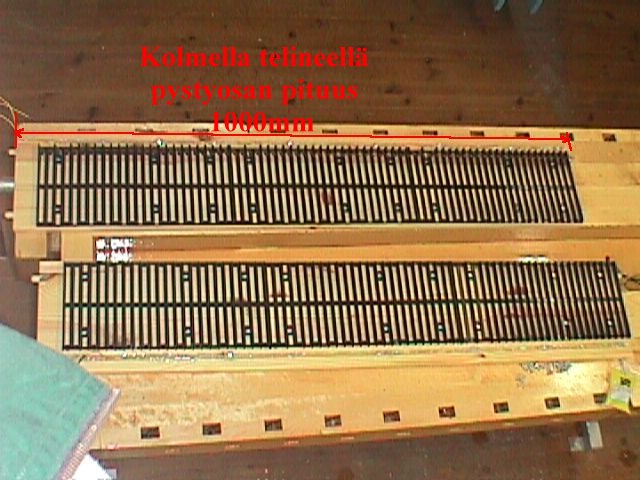

CD -teline säädettävällä taustavalaistuksella.

Tämä CD -teline eroaa edeltäjästään vain kahdella talla: Se on mitoiltaan suurempi; paitsi että se on noin metrin korkuinen, Myös sisämittoja on suurennettu jonkin verran. Liimausvirheiden vuoksi CD -levyt takkuilivat välillä ulos vedettäessä jonkin verran. Kotelon syvyyttä lisättiin 30mm:ä, jotta johdotus, ledit ja säädinosa mahtuivat paremmin telineen sisälle.

Osia yhteen liimatessa käytin apuna ylimääräisiä apupalokoita, jottei telineen olisi tullut liian ahtaaksi CD -levyille.
Pintakäsittelynä käytin sivuiltamme löytyvää öljyvaha -seosta. Elektroniikkaosan rakenteesta löytyy tarkempaa informaatiota
elektroniikkasivuiltamme kohdasta: CD -teline säädettävällä taustavalaistuksella.

Käsittelin myös CD -telineen sisäpuolelta vääntymisen ehkäisemiseksi. Muoviosat on kiinnitetty vasta pintakäsittelyn kuivumisen jälkeen, jotteivät se tahriintuisi öljyvahaan. Toinen pintakäsittely ja samalla vesihiuontapaperilla tehty öljyvahaus suoritettiin liimauksen jälkeen.

cdteline18.jpg (32586 bytes)cdteline17.jpg (32254 bytes)cdteline14.jpg (11335 bytes)cdteline23.jpg (74715 bytes)cdteline21.jpg (45692 bytes)cdteline20.jpg (39373 bytes)cdteline7.jpg (46170 bytes)cdteline8.jpg (37555 bytes)cdteline9.jpg (38146 bytes)cdteline22.jpg (62456 bytes)cdteline19.jpg (41289 bytes)

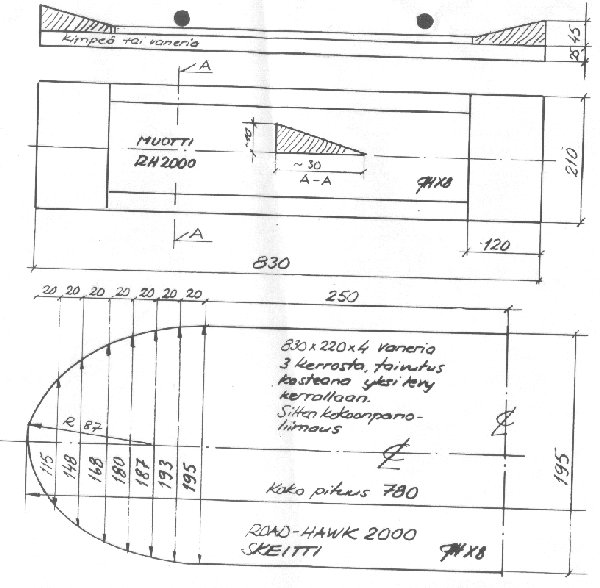

Skeittilauta vanerista laminoimalla


Vuosaaren yläaste, Helsinki

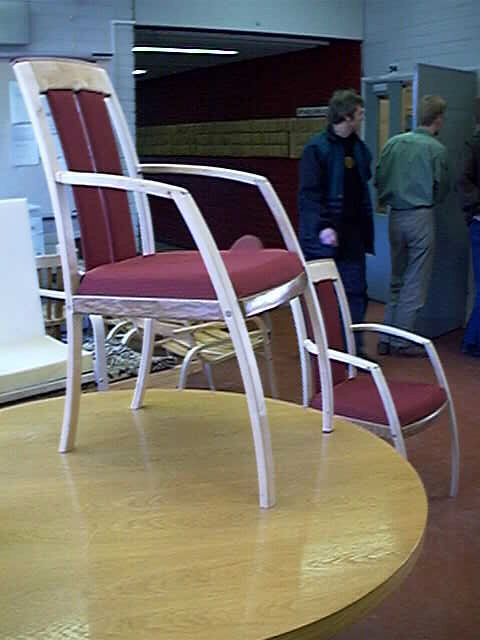

Kuvia TK:n tuoliprojekteista vuodelta –97. Kuvat toimittanut: JuhaLang
Kuvat otettu Rauman Opettajakoulutuslaitoksen opiskelijoiden opinnäytetöistä

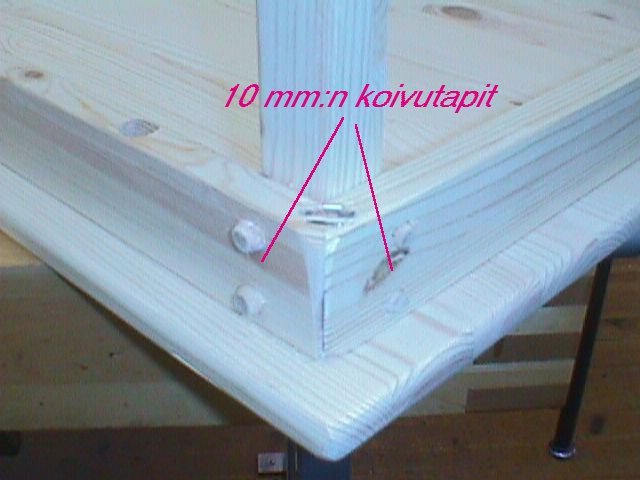

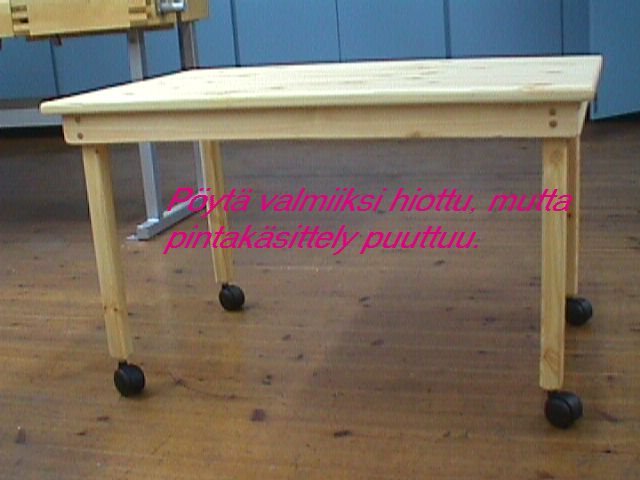

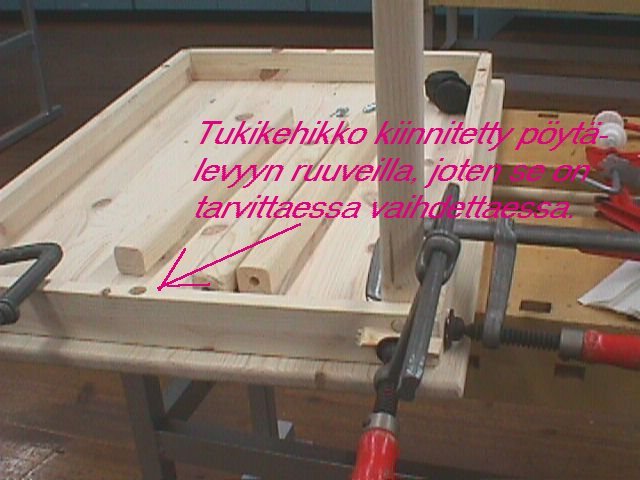

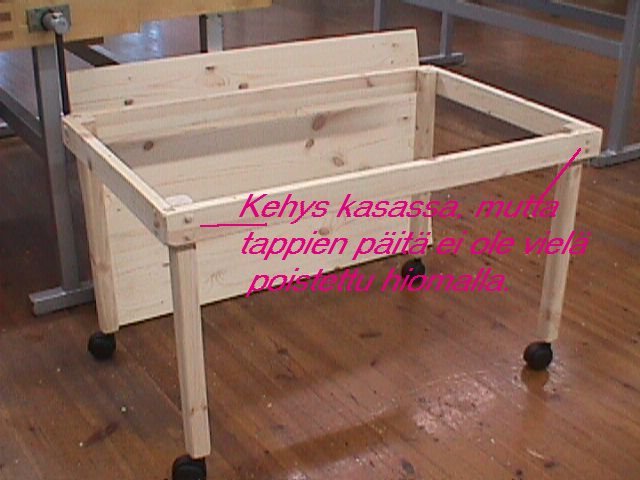

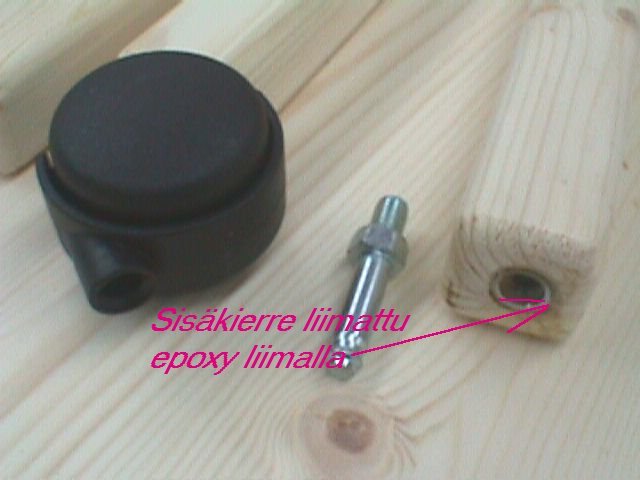

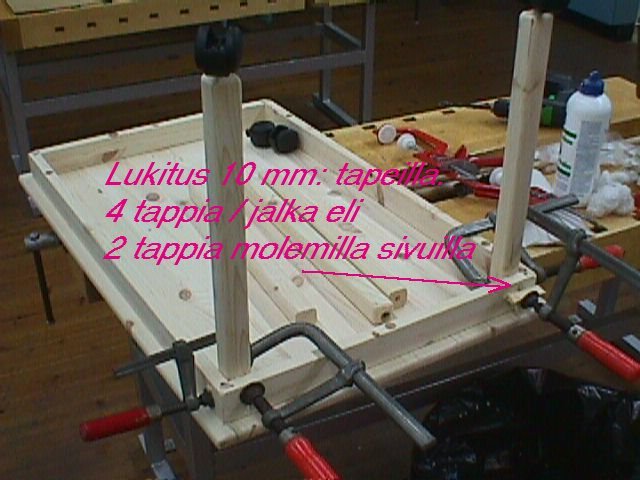

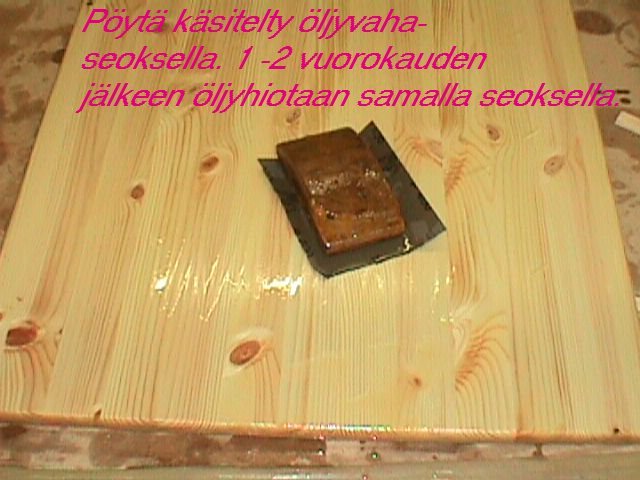

Olohuoneen apupöytä

Materiaali: Mänty
Pintakäsittely: Öljyvahaseos, jälkikäsittely kovalla entisöintivahalla ( Kymin palokärki )

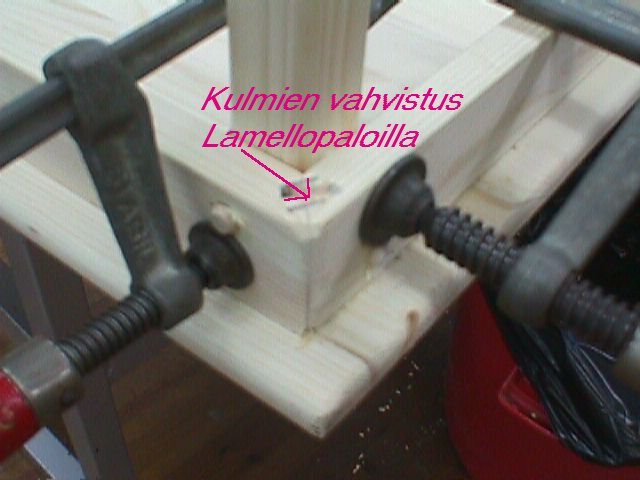

poyta1.jpg (62382 bytes)poyta2.jpg (44439 bytes)poyta3.jpg (49459 bytes)poyta4.jpg (55644 bytes)poyta5.jpg (38042 bytes)poyta6.jpg (42715 bytes)poyta7.jpg (52409 bytes)
poyta8.jpg (43672 bytes)poyta9.jpg (59893 bytes)poyta10.jpg (71610 bytes)poyta11.jpg (49043 bytes)             Veikko Pöyhönen

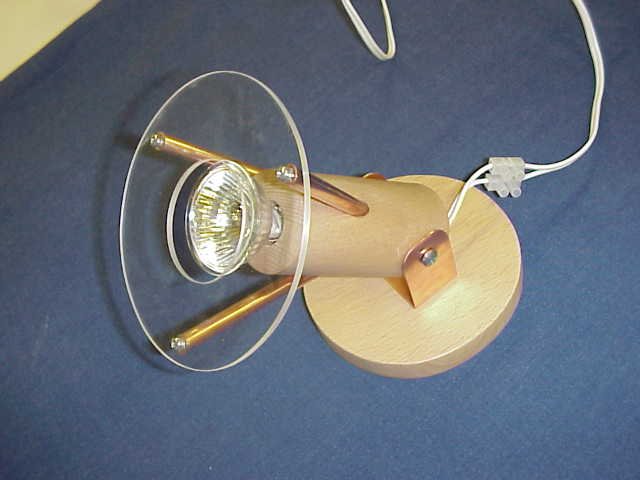

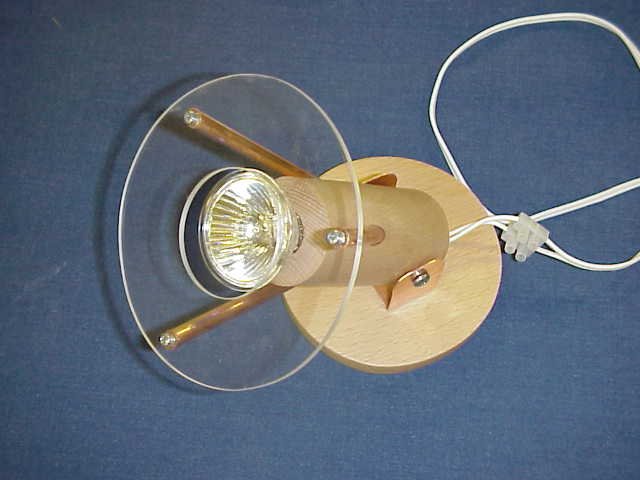

Halogeenivalaisin

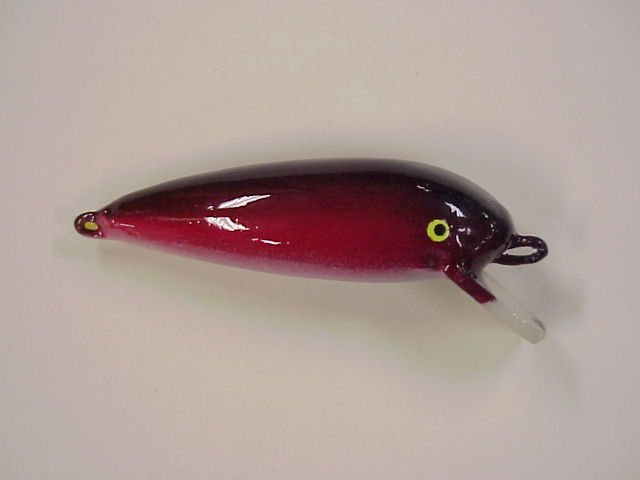

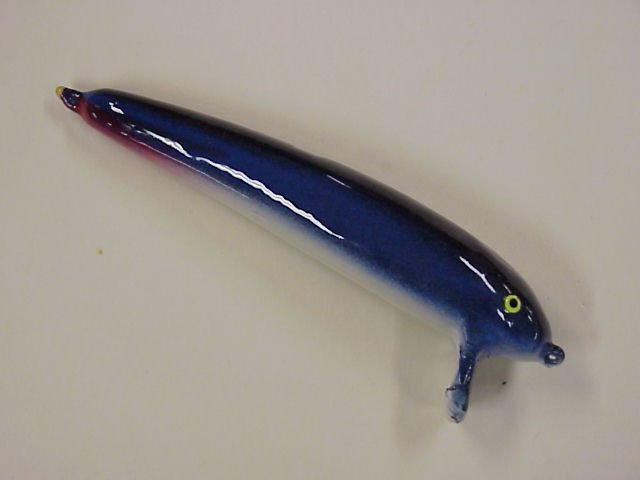

Vaappu

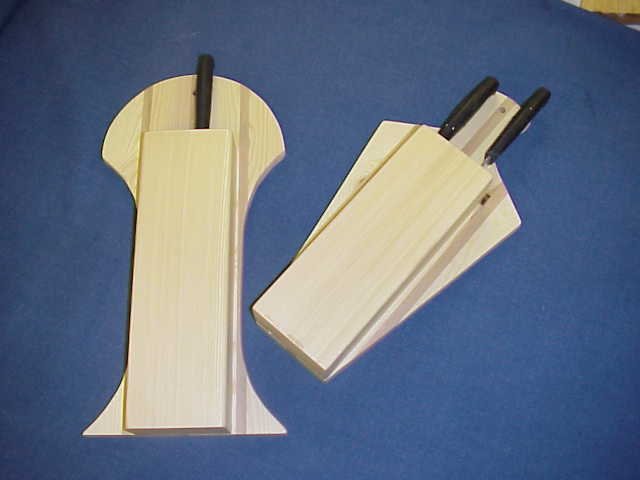

Veitsiteline

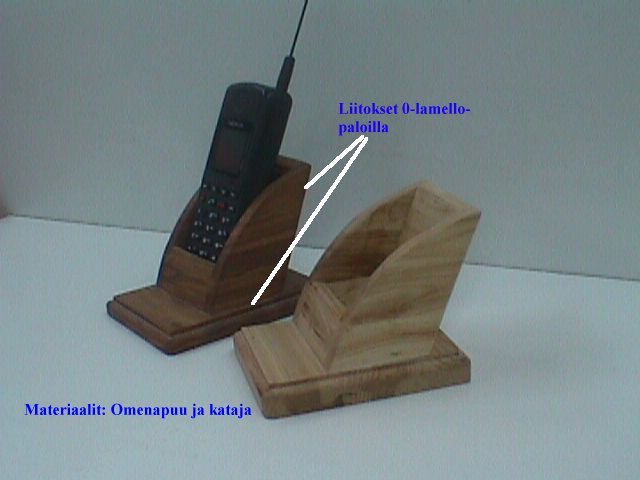

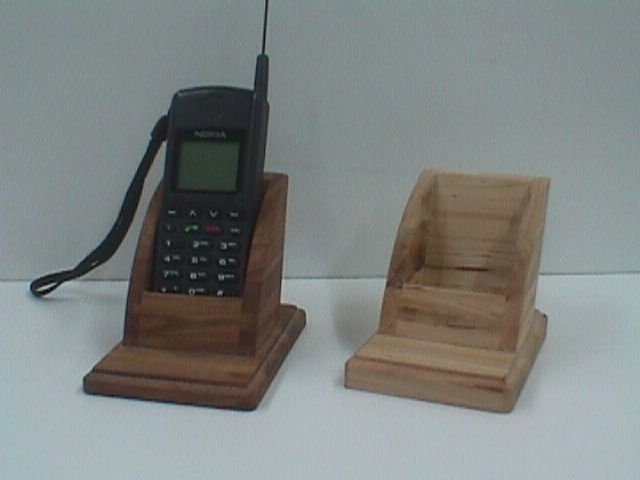

Juhani Niinikosken suunnittelema ja toteuttama kännykkäteline.

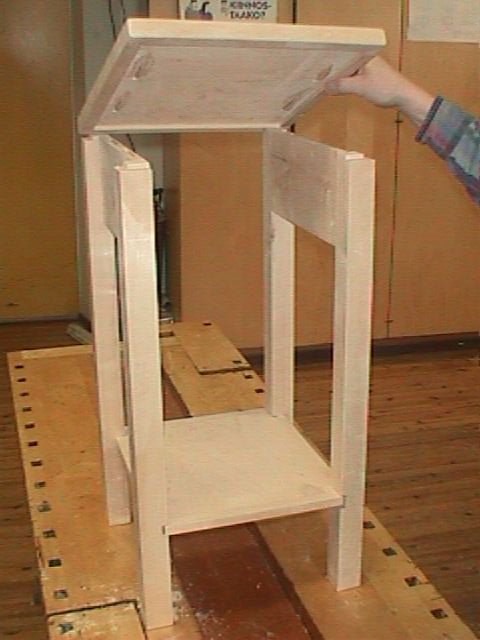

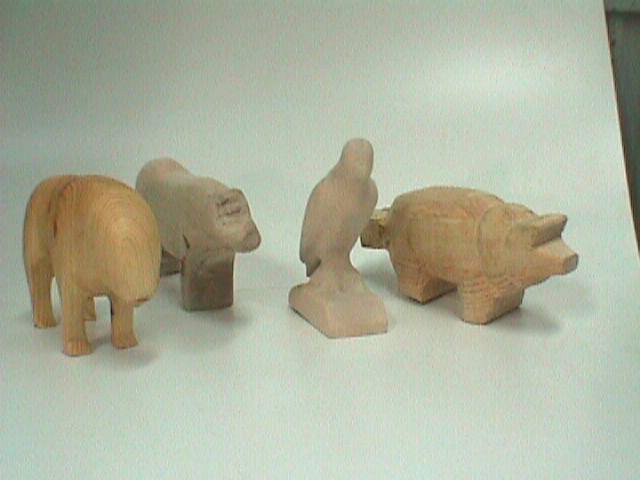

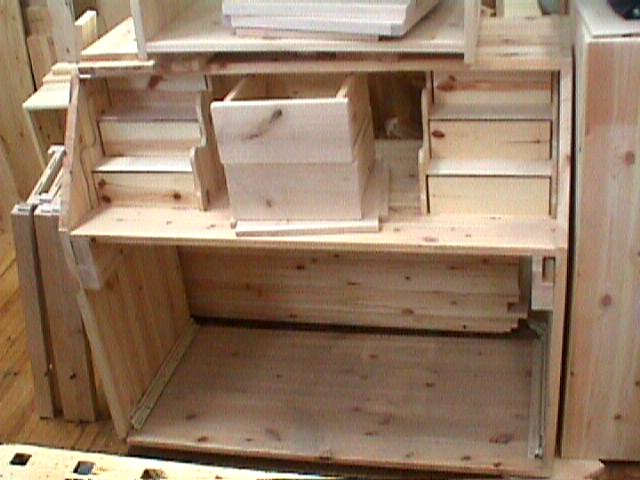

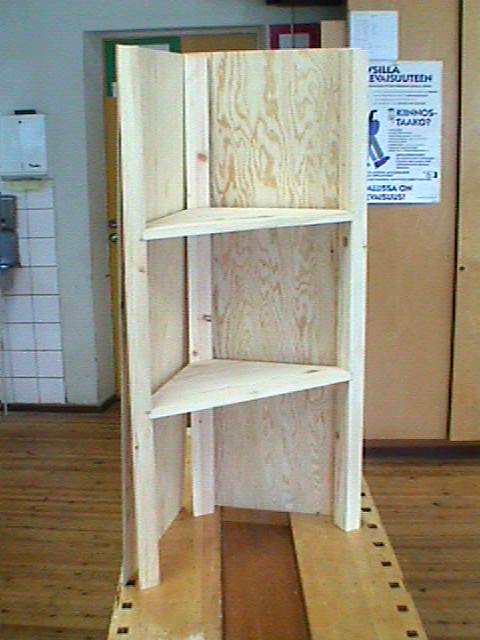

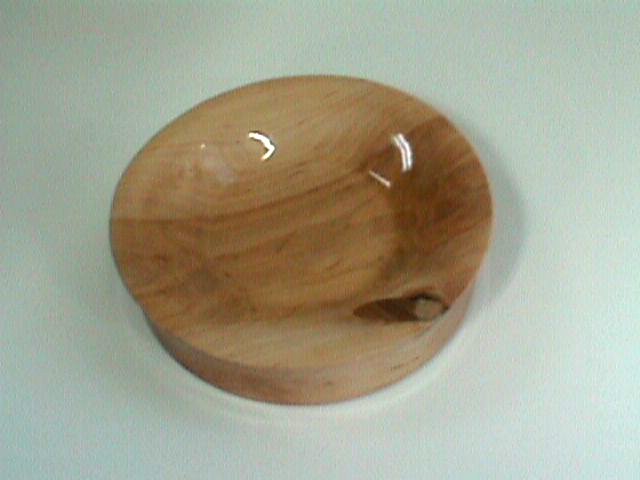

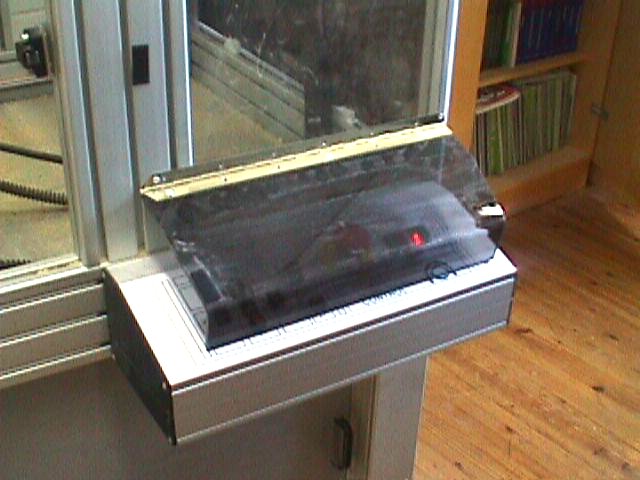

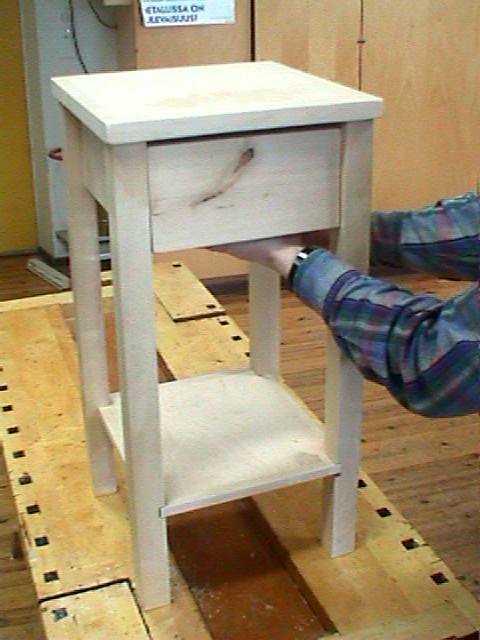

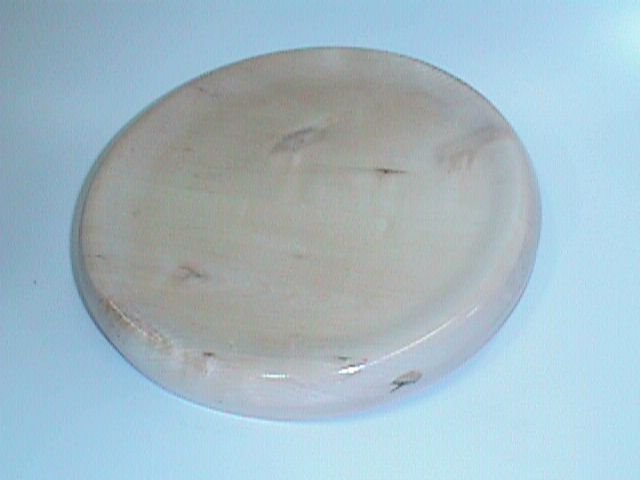

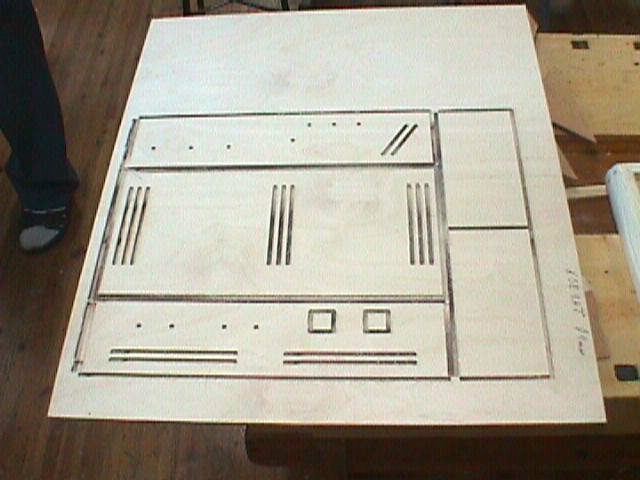

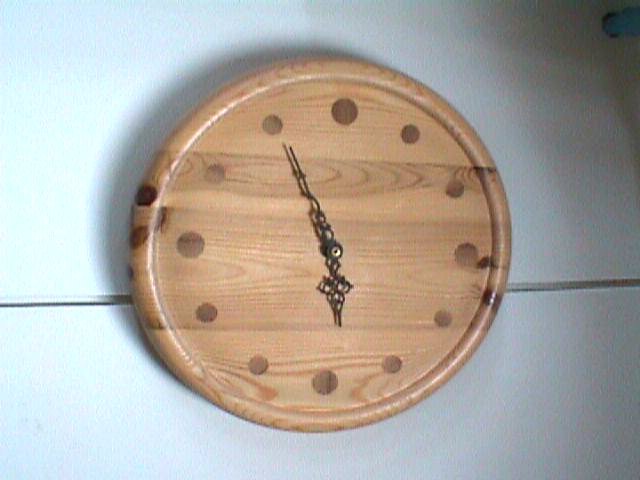

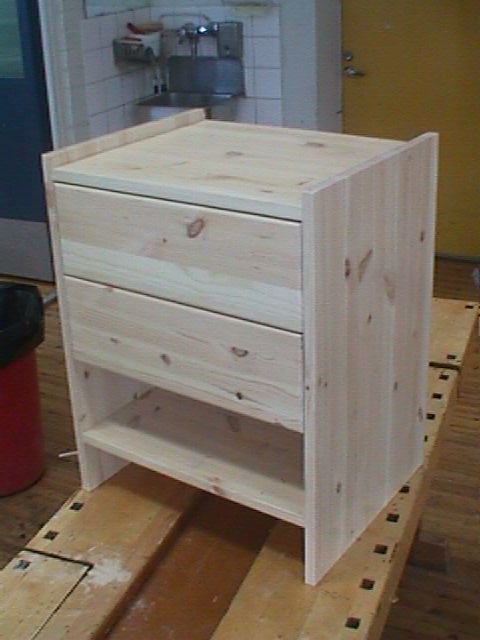

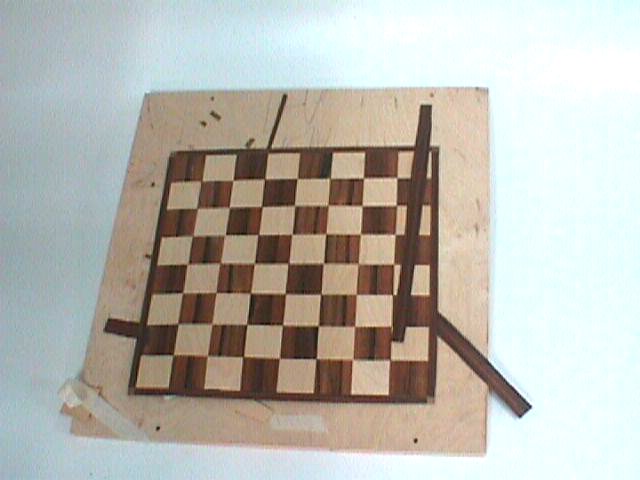

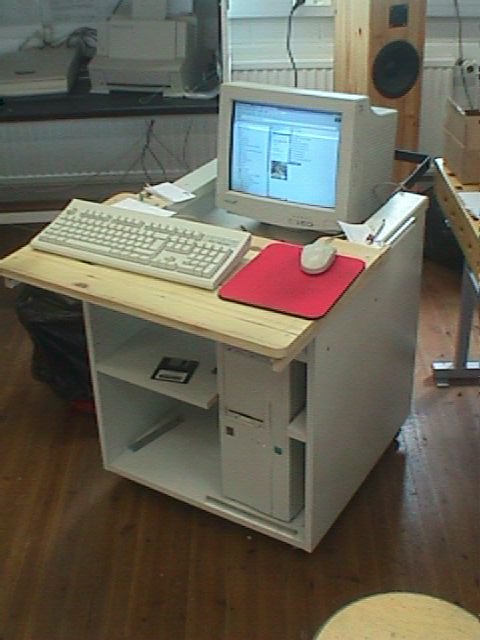

Siirrettävä tietokonepöytä vaivattomasti vanhasta piirtoheitinpöydästä

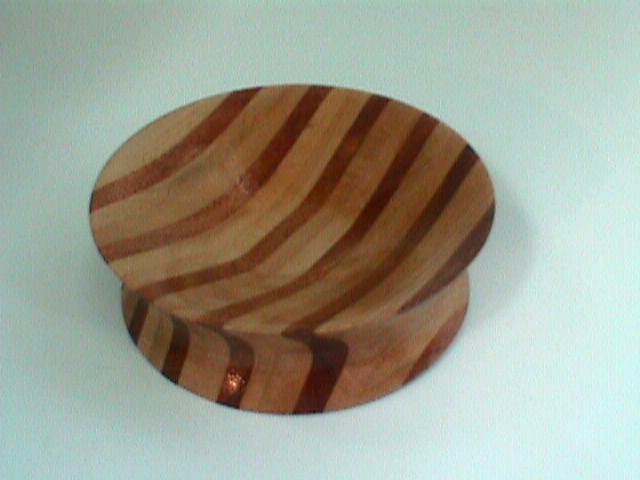

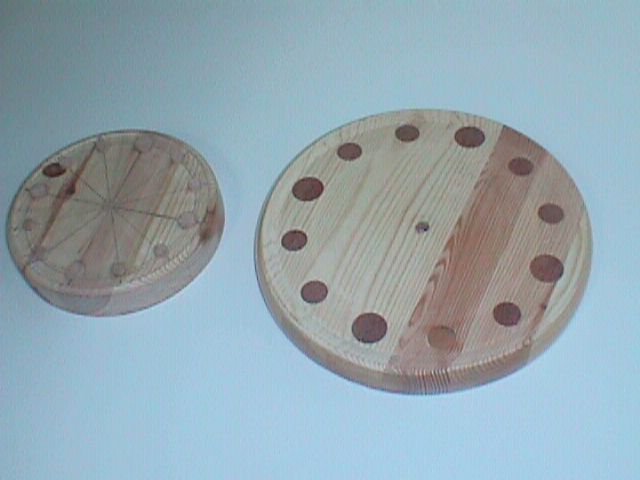

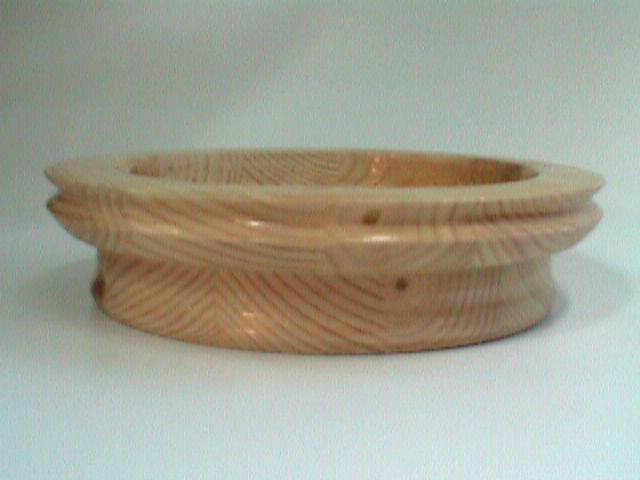

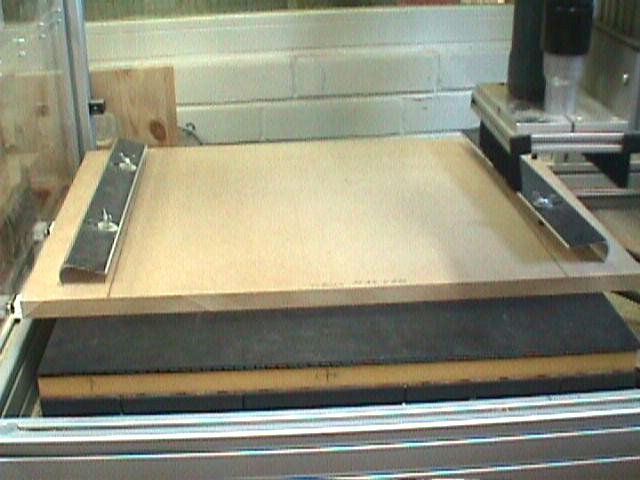

Vuosaaren yläaste, Helsinki

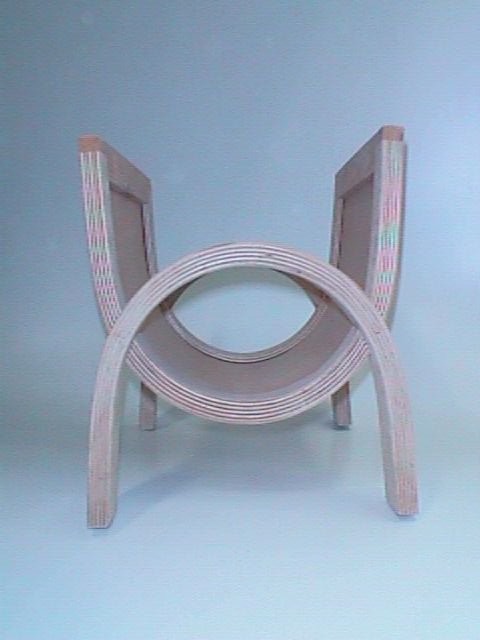

mvc-504.jpg (53335 bytes)mvc-505.jpg (45899 bytes)mvc-506.jpg (53260 bytes)mvc-507.jpg (34081 bytes)mvc-502.jpg (42620 bytes)mvc-503.jpg (53766 bytes)mvc-509.jpg (34765 bytes)mvc-508.jpg (39544 bytes)

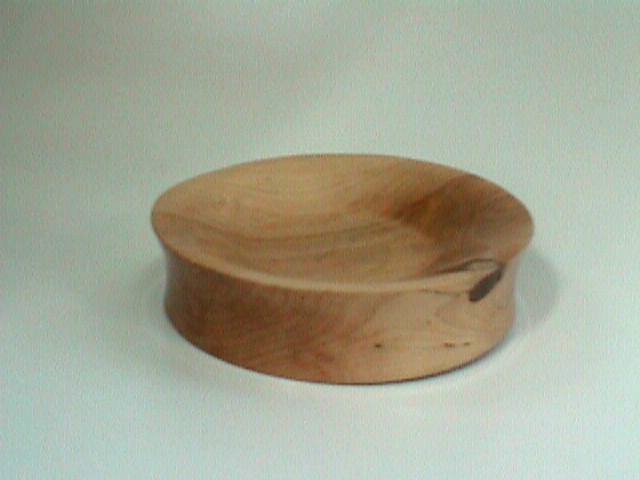

mvc-510.jpg (27200 bytes)mvc-511.jpg (28005 bytes)mvc-501.jpg (33693 bytes)mvc-512.jpg (35002 bytes)mvc-513.jpg (33671 bytes)mvc-514.jpg (32606 bytes)mvc-515.jpg (35814 bytes)mvc-516.jpg (35928 bytes)
mvc-517.jpg (35812 bytes)mvc-518.jpg (34365 bytes)mvc-519.jpg (34173 bytes)mvc-521.jpg (34918 bytes)mvc-522.jpg (36997 bytes)mvc-523.jpg (33957 bytes)mvc-524.jpg (34223 bytes)mvc-533.jpg (41233 bytes)
mvc-525.jpg (39771 bytes)mvc-526.jpg (31930 bytes)mvc-527.jpg (49570 bytes)mvc-528.jpg (52408 bytes)mvc-529.jpg (52591 bytes)mvc-530.jpg (56156 bytes)mvc-531.jpg (48775 bytes)

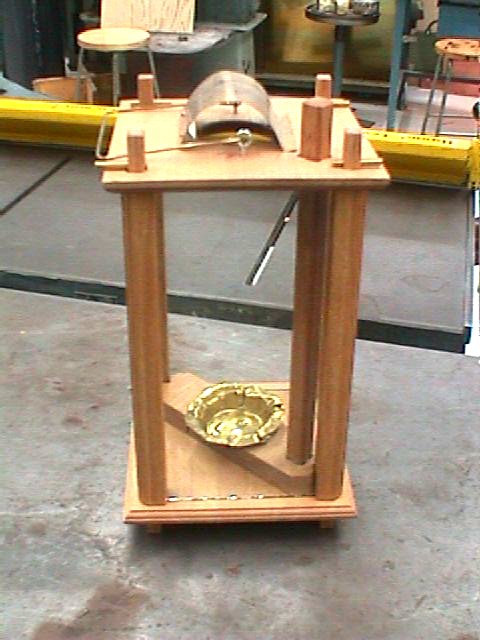

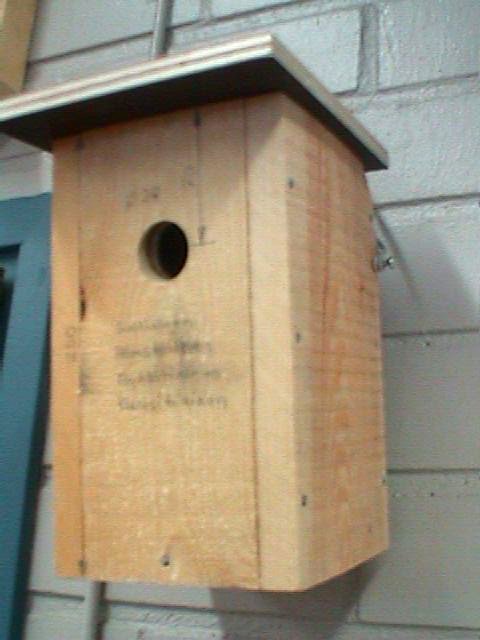

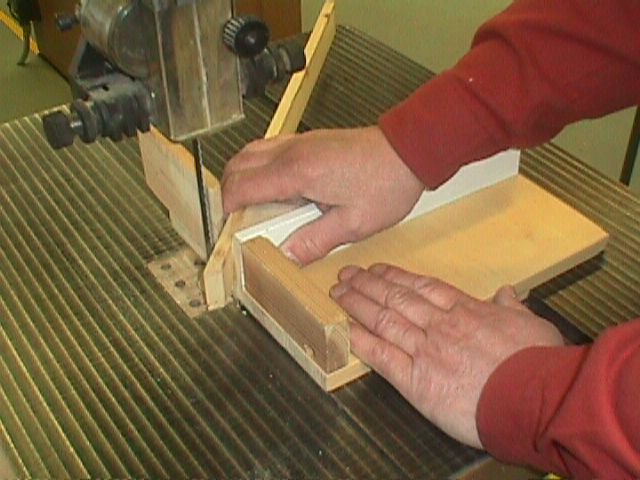

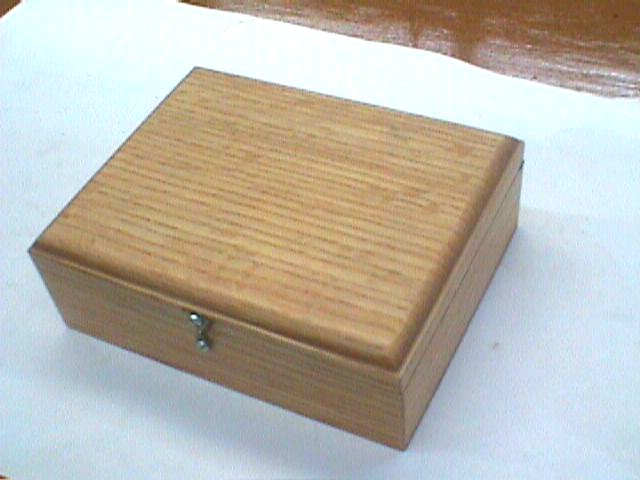

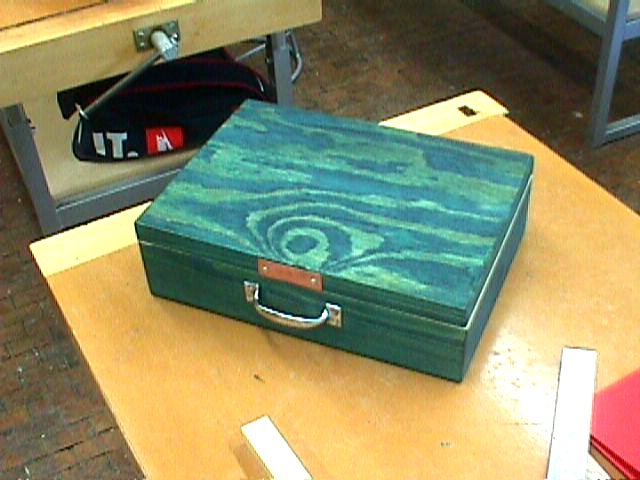

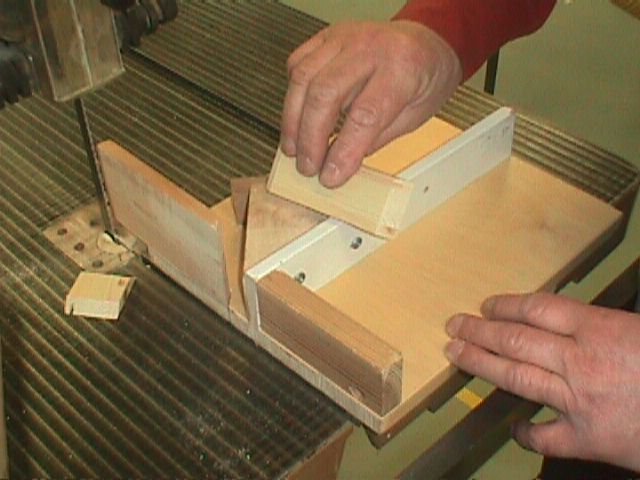

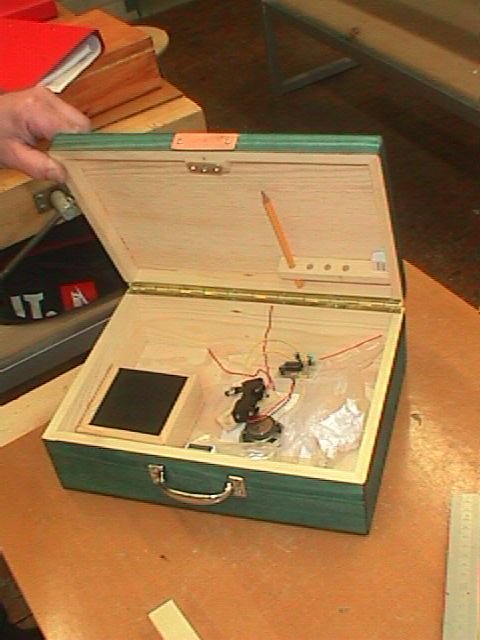

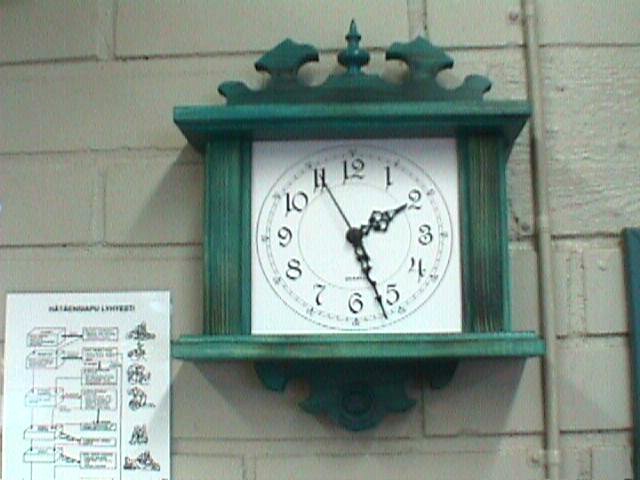

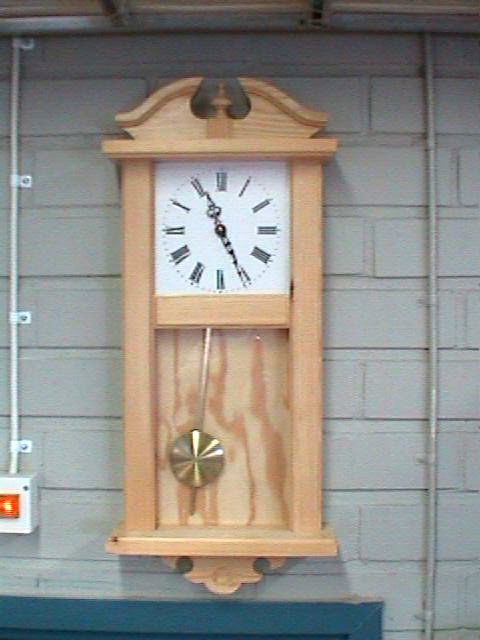

Itäkeskuksen yläaste, Helsinki

mvc-212.jpg (51436 bytes)mvc-208.jpg (52362 bytes)mvc-202.jpg (57035 bytes)mvc-203.jpg (50857 bytes)mvc-204.jpg (51899 bytes)mvc-207.jpg (42987 bytes)mvc-213.jpg (58270 bytes)

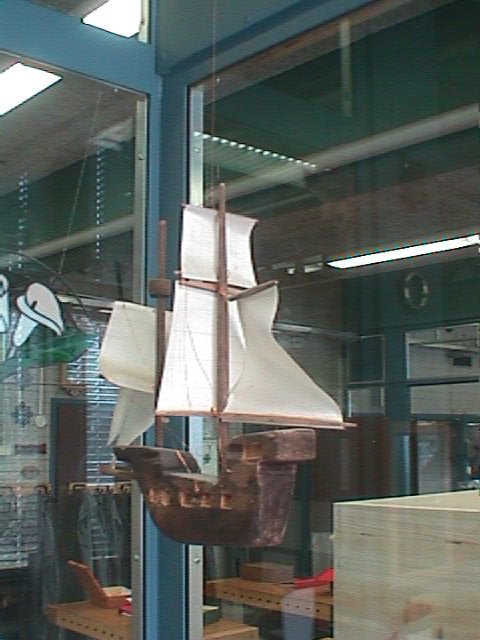

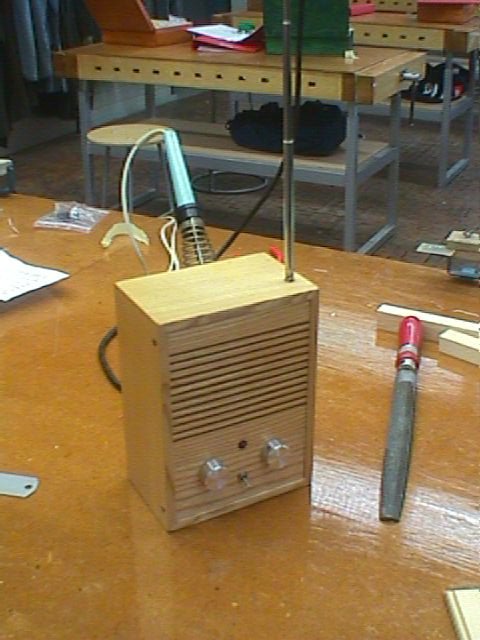

mvc-209.jpg (57950 bytes)mvc-211.jpg (61553 bytes)mvc-206.jpg (53090 bytes)mvc-205.jpg (53328 bytes)
mvc-214.jpg (43405 bytes)mvc-217.jpg (60164 bytes)mvc-215.jpg (47583 bytes)mvc-216.jpg (50183 bytes)

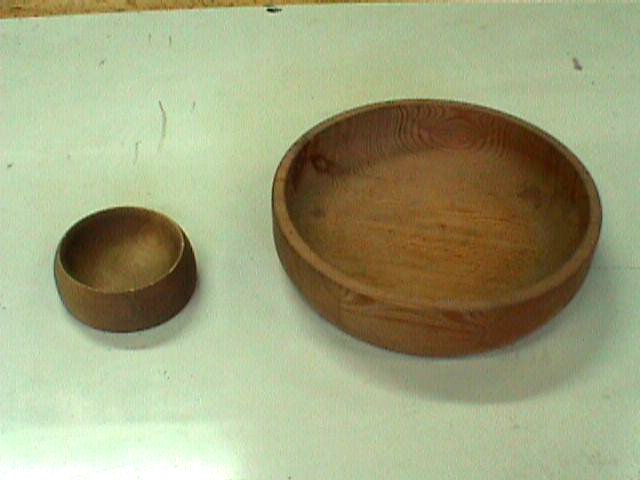

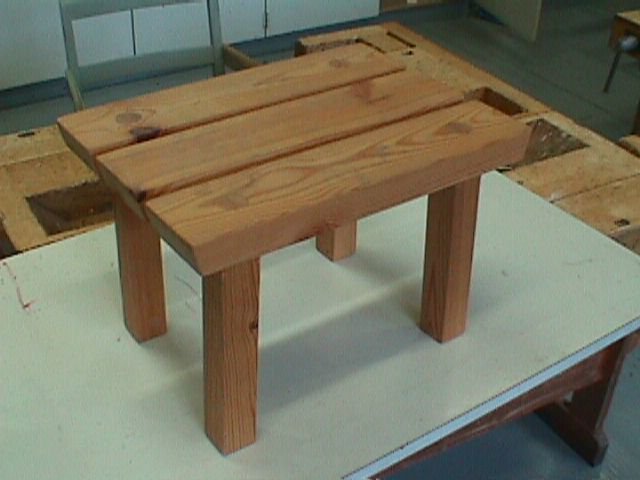

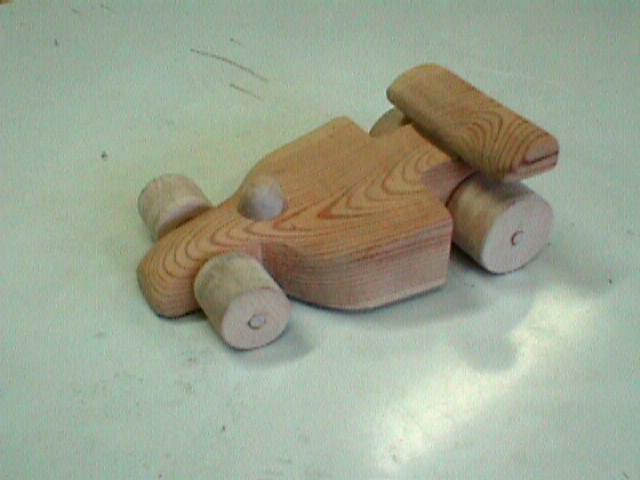

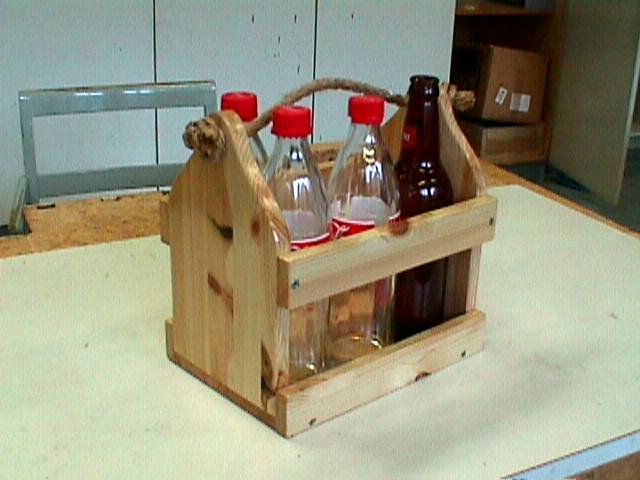

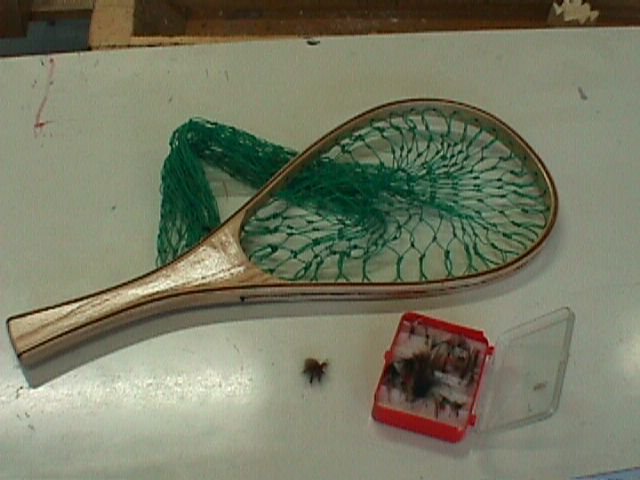

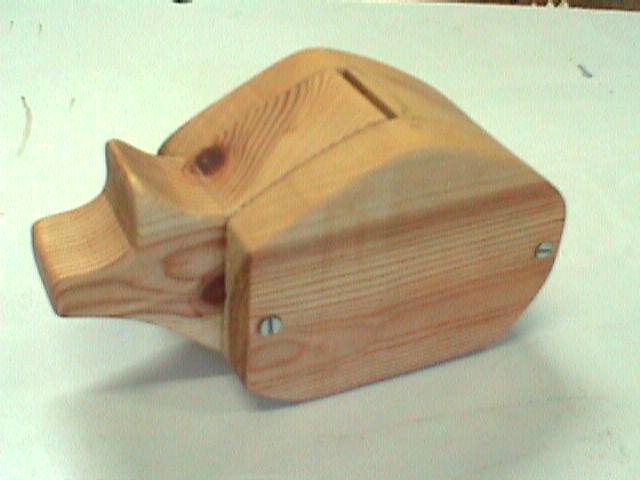

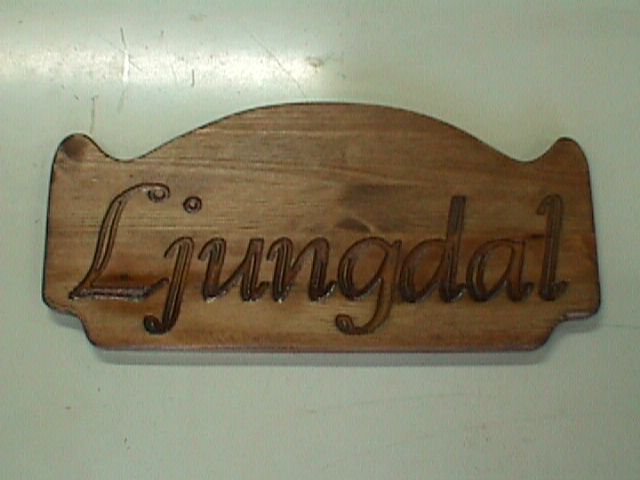

Ressun yläaste, Helsinki



mvc-701.jpg (45814 bytes)mvc-702.jpg (36543 bytes)mvc-703.jpg (40642 bytes)mvc-706.jpg (37673 bytes)mvc-707.jpg (34775 bytes)
mvc-708.jpg (49773 bytes)mvc-709.jpg (36742 bytes)mvc-704.jpg (38558 bytes)mvc-705.jpg (37858 bytes)
