Kuvat

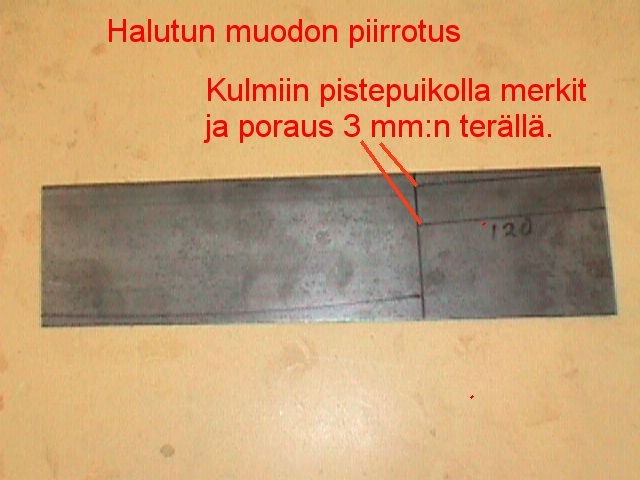

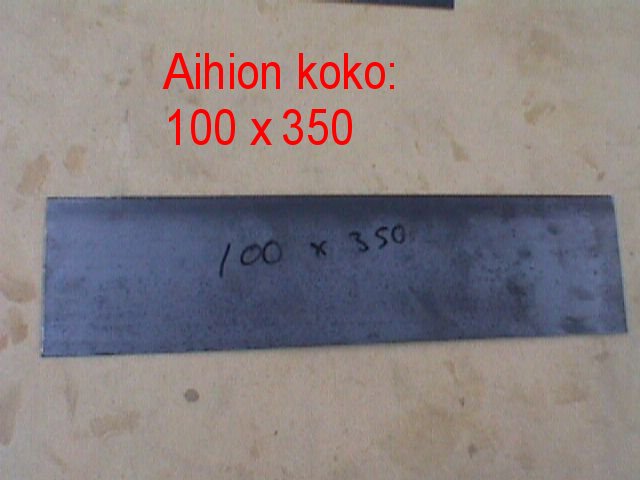

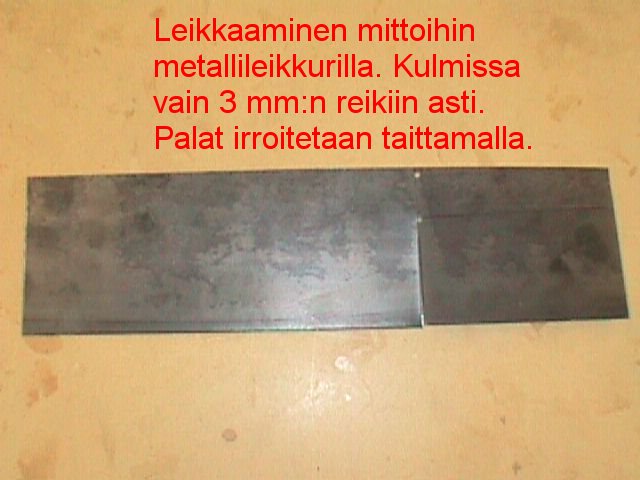

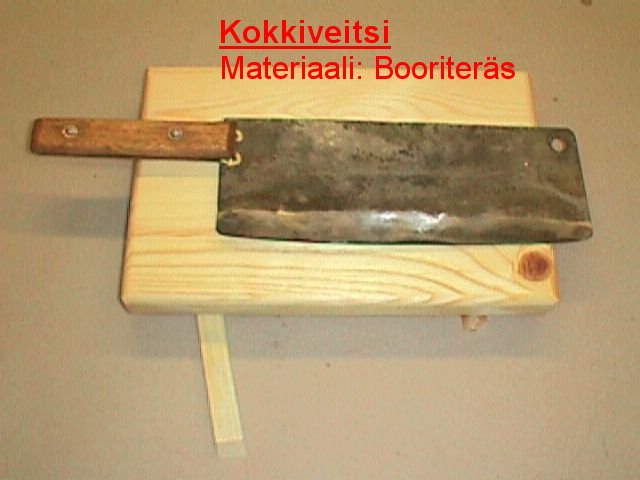

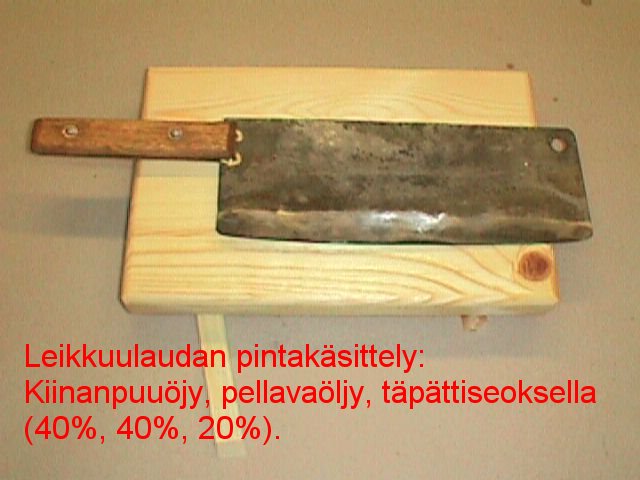

Itämainen kokinveitsi
Materiaali: Booriteräs

Karkaisussa sammutus voidaan suorittaa öljyyn tai veteen (vedessä 5% ruokasuolaa). Päästöä ei tarvita lainkaan.

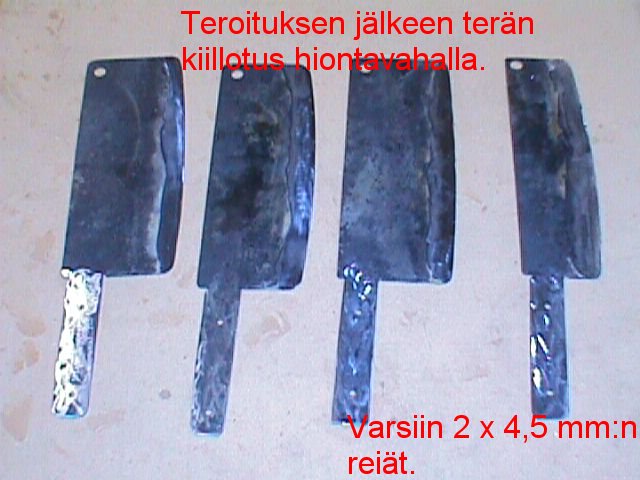

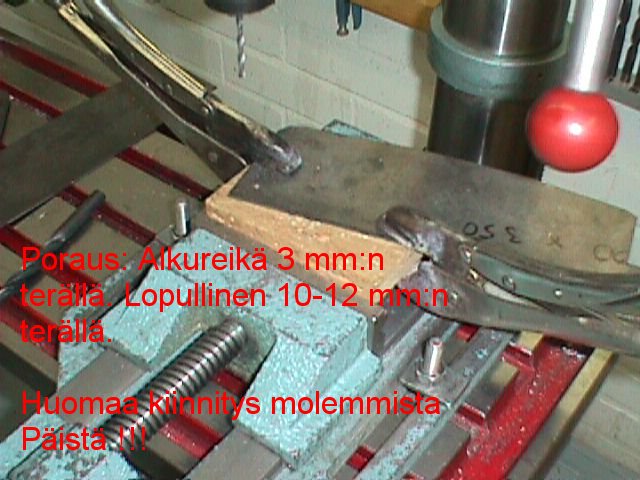

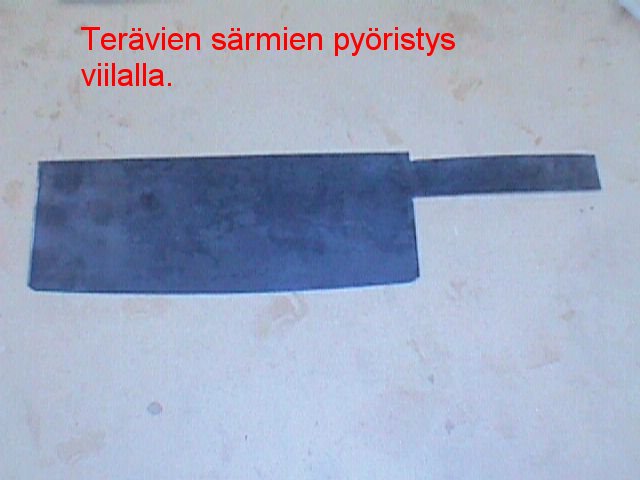

veitsi100.jpg (41638 bytes)veitsi101.jpg (39164 bytes)veitsi102.jpg (46104 bytes)veitsi103.jpg (48928 bytes)veitsi104.jpg (37218 bytes)veitsi105.jpg (73213 bytes)veitsi106.jpg (69564 bytes)veitsi107.jpg (53348 bytes)veitsi108.jpg (32736 bytes)

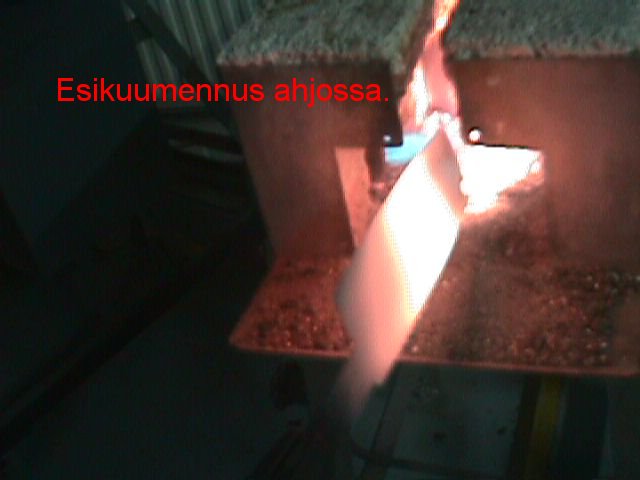

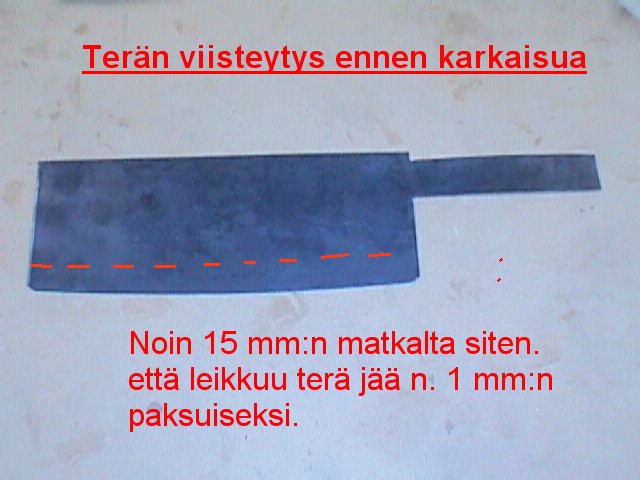

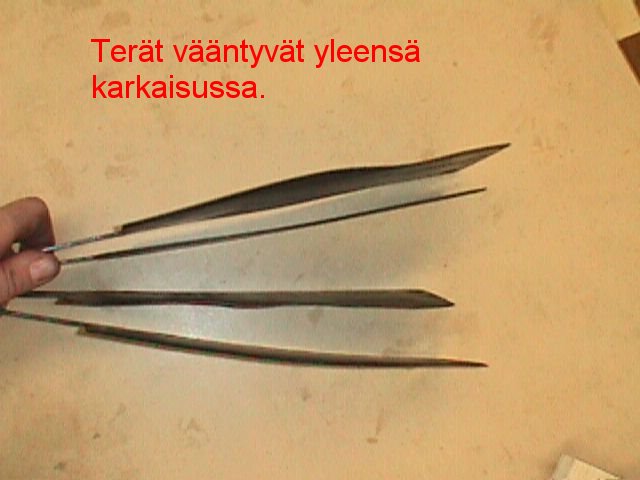

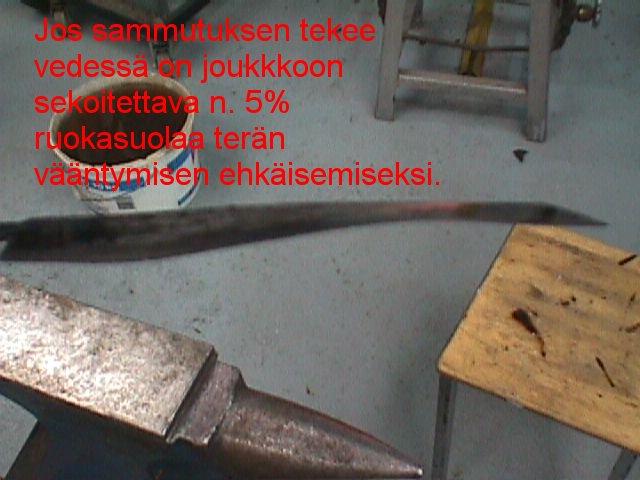

Karkaisussa terä pyrkii vääntyilemään eri suuntiin. Tämän minimoimiseksi auttavat seuraavat toimenpiteet: Veden joukkoon sekoitetaan n. 5%:a ruokasuolaa, terä "lyödään" sammutusveteen mahdollisimman suorassa leikkuuterä alaspäin ja terää liikutellaan nesteessä nopeasti ylös – alas liikkeellä, ahjossa suoritetaan vain kappaleen esikuumennus ja varsinainen karkaisukuumennus suoritetaan 1000 l:n asetyleenipolttimella noin 20 – 30 mm:n matkalta leikkuuterästä
Kuumennus on suoritettava tasaisesti ja terä molemmin puolin. Muuten terä vääntyilee huomattavasti karkaisussa. Terän reuna kuumenee helposti liian kuumaksi. Huomaa, että koska karkaisun pitää tapahtua nousevassa lämmössä, ei ylikuumentunutta terää voida jäähdyttää oikeaan lämpötilaan ja sitten suorittaa karkaisua, vaan terän on annettava jäähtyä kunnolla ja sitten kuumennettava uudelleen karkaisulämpötilaan.


Karkaisun jälkeen koitetaan viilalla leikkuuterästä onko terä todella karkaistunut. Mikäli karkaisu on onnistunut, tuntuu terä viilatessa liukkaalta ja viilausääni korkeammalta kuin ennen karkaisua.

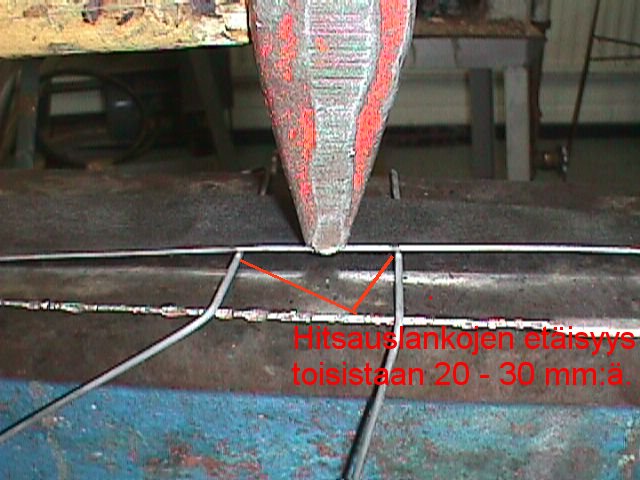

Koska terä yleensä vääntelee kaikesta huolimatta jonkin verran, joudutaan terää oikomaan yleensä jonkin verran. Oikominen tapahtuu oheisen kuvan mukaisesti naputtelemalla pajavasaralla pienin lyönnein terää, joka on sijoitettu kahden lähekkäin olevan esim. hitsauslangan päälle. Terää voidaan myös oikoa siten, että terä kiinnitetään viilapenkin leukojen väliin ja oikaistaan sitten putkipihdeillä.

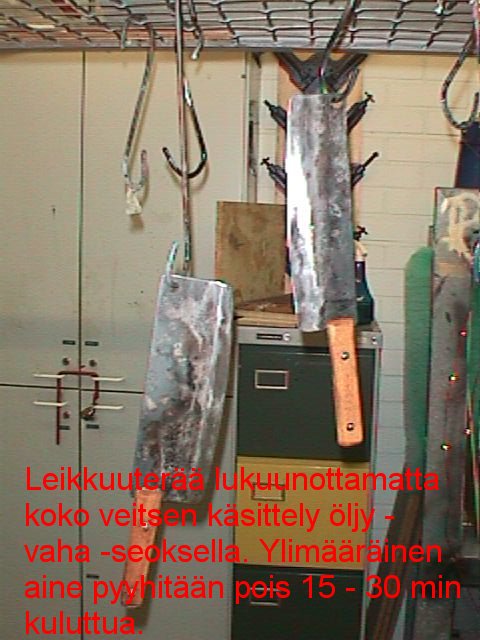

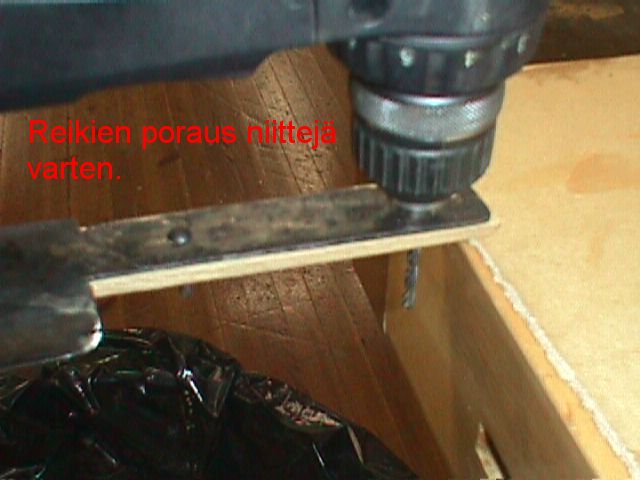

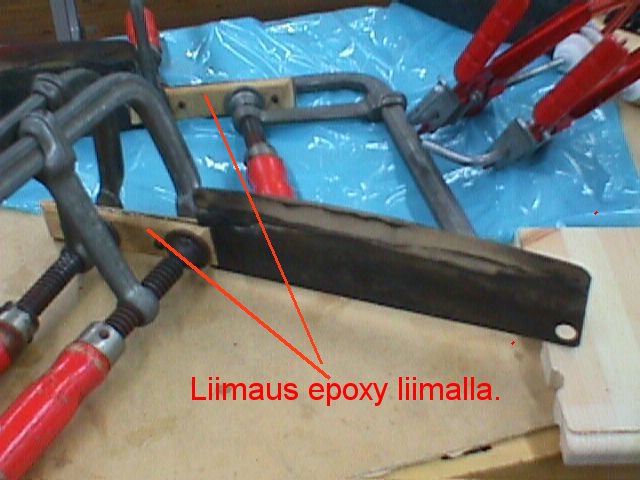

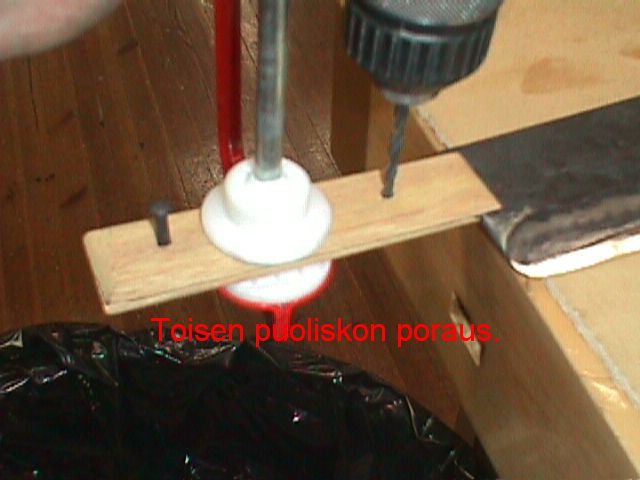

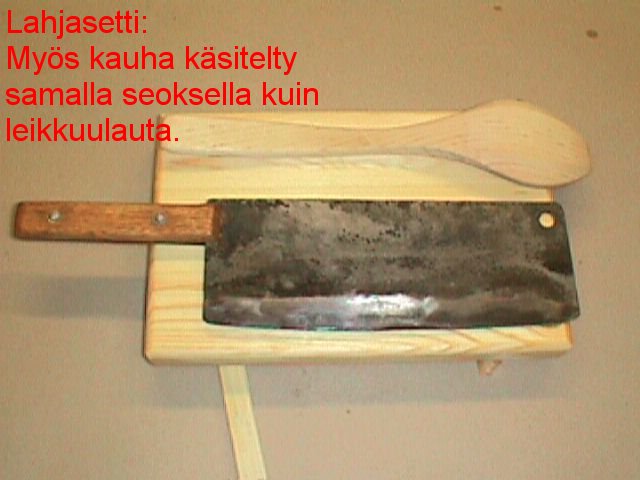

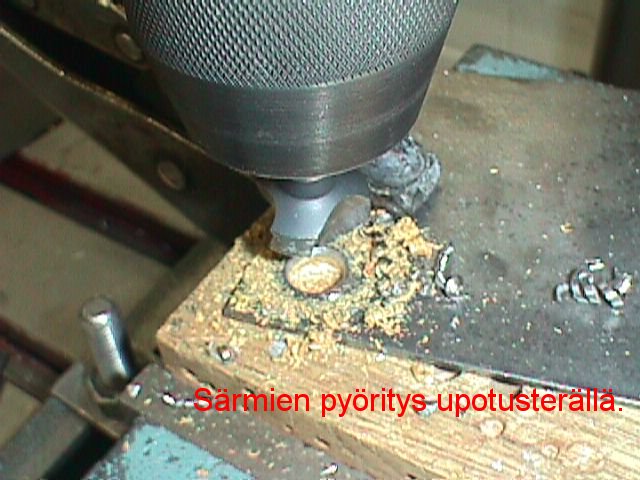

Veitsen kahvan puuosat on niitattu 4 mm:n niiteillä. Puuosat kannattaa kuitenkin myös liimata lisäksi epoxy –liimalla, sillä muuten kahva saattaa halkeilla kostuessaan tiskauksessa. Kahvaa voidaan alkaa hiomaan muotoonsa noin 15 minuutin kuluttua liimaamisesta.

veitsi115.jpg (55612 bytes)veitsi116.jpg (69173 bytes)veitsi117.jpg (50859 bytes)veitsi118.jpg (46256 bytes)

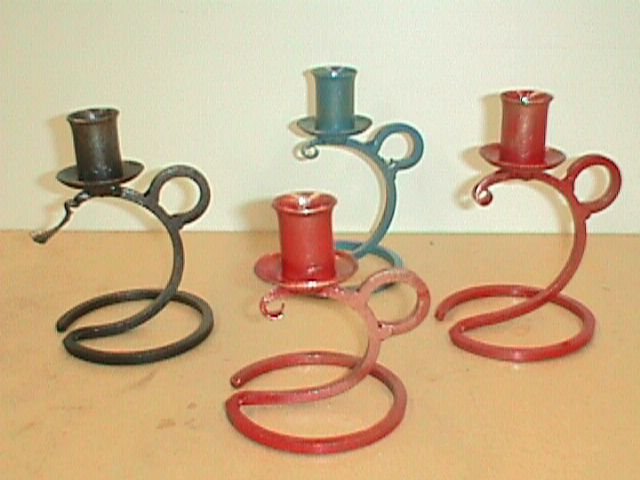

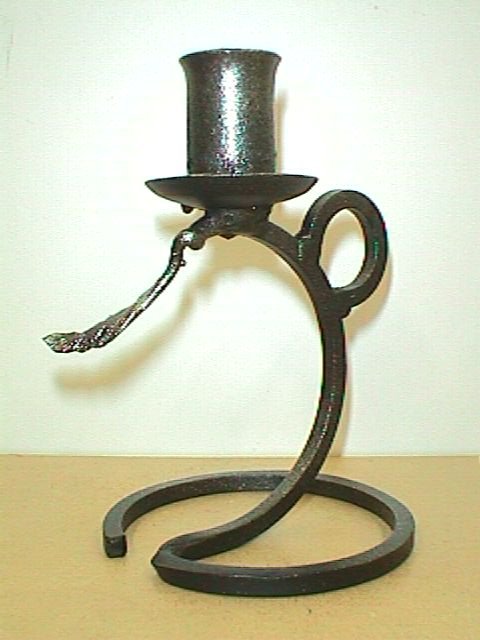

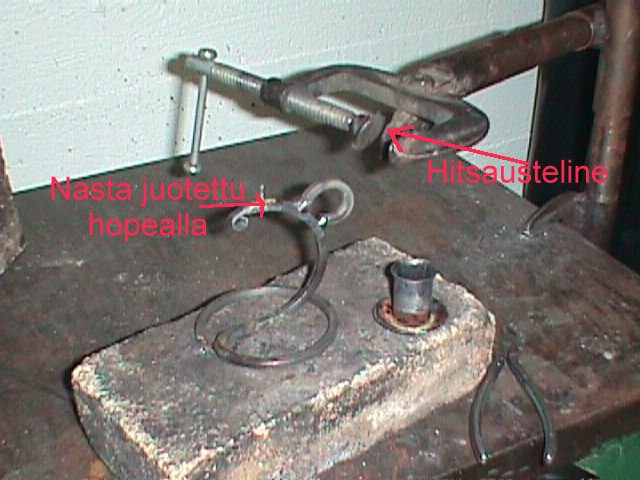

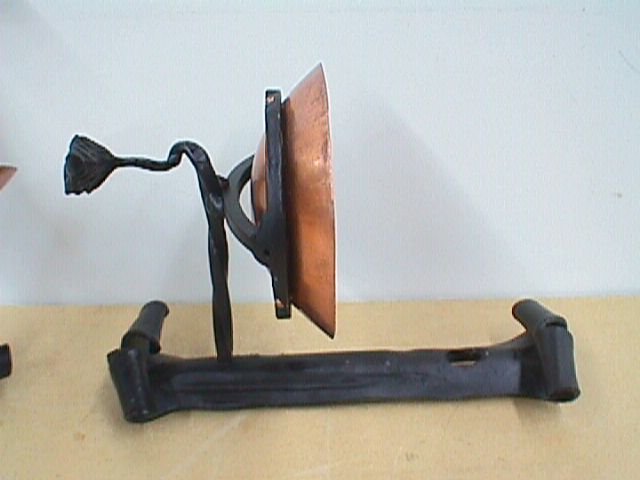

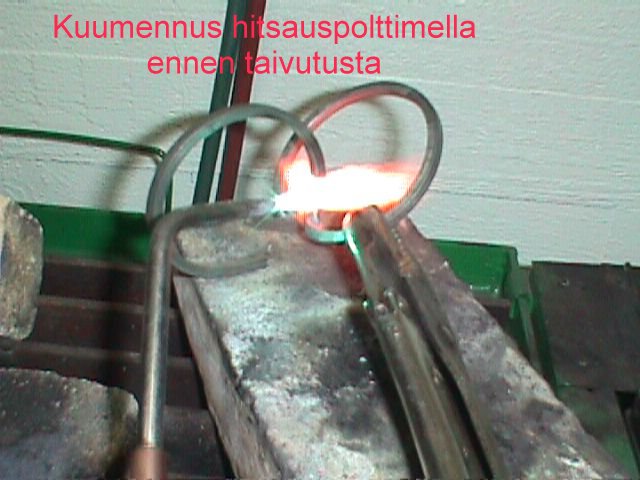

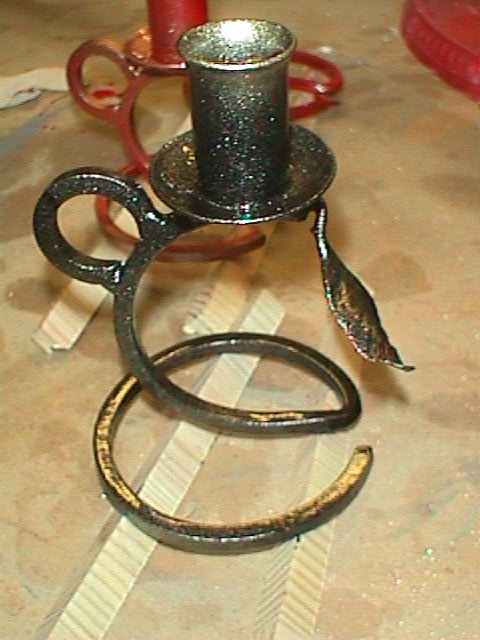

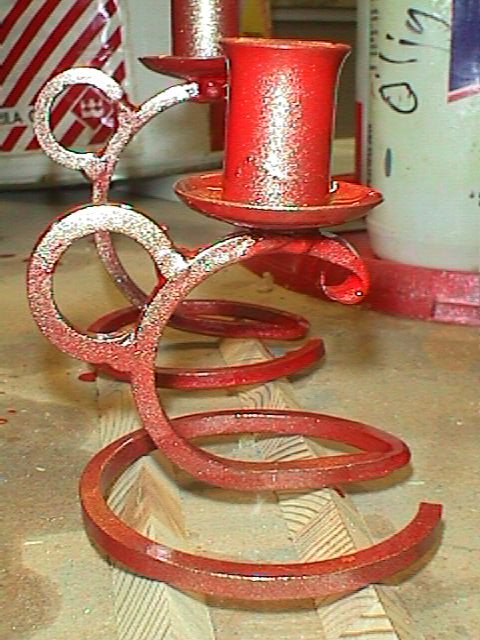

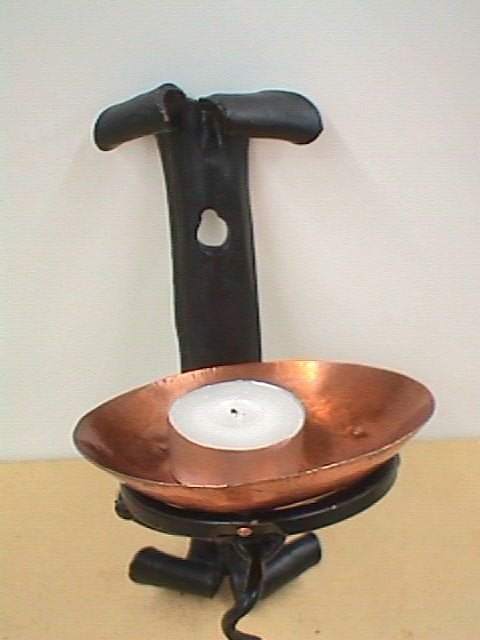

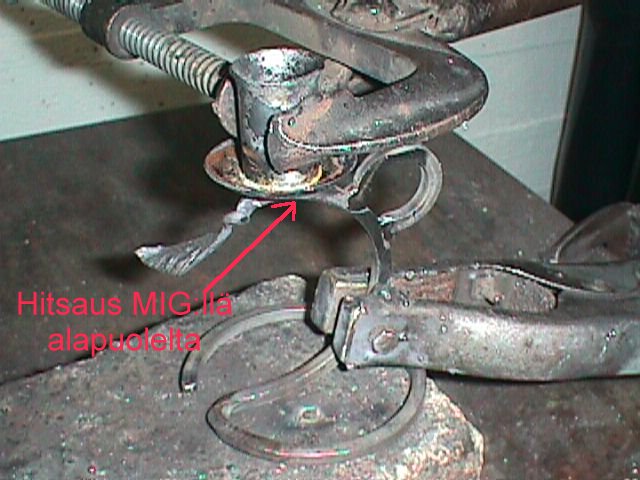

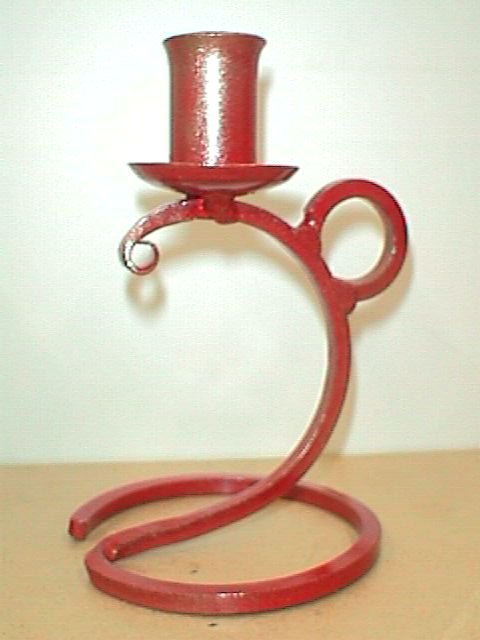

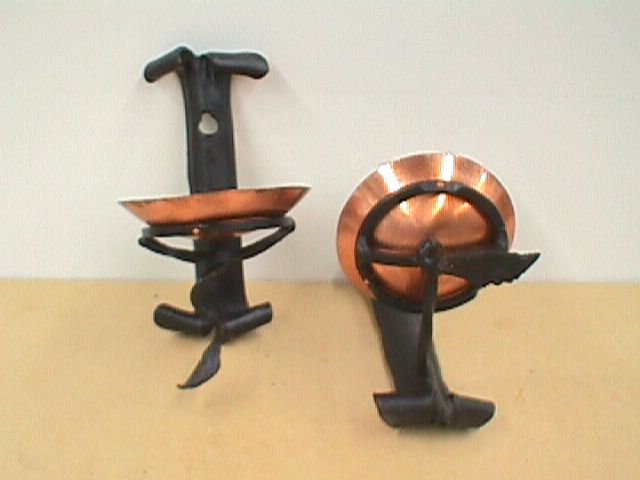

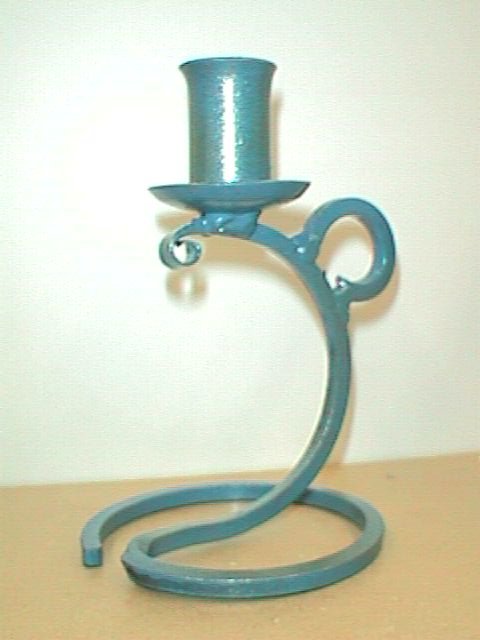

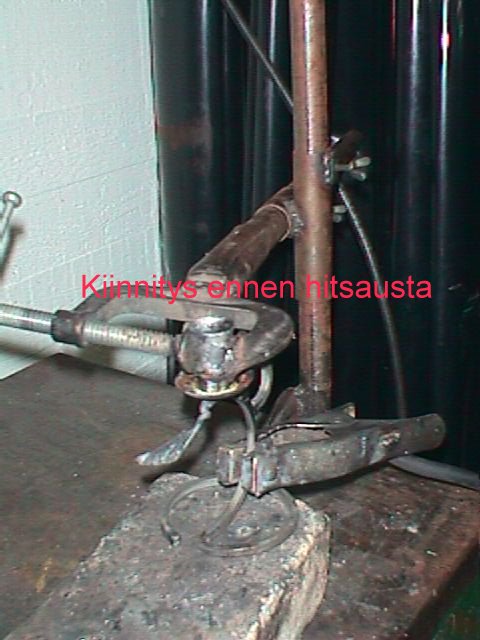

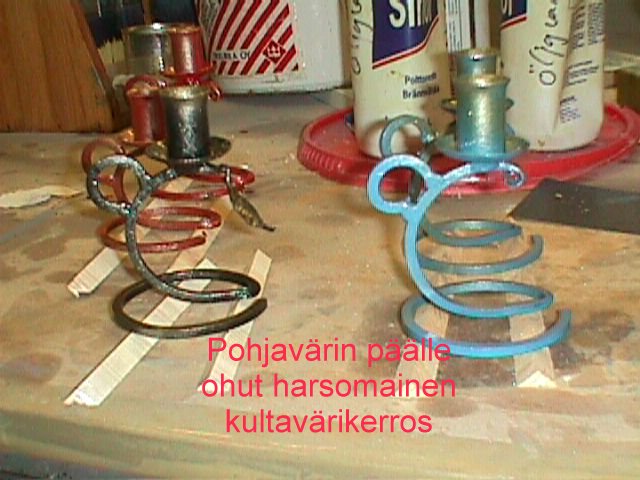

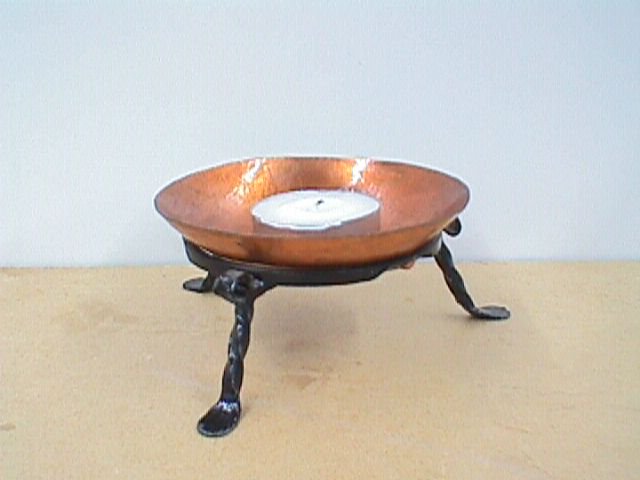

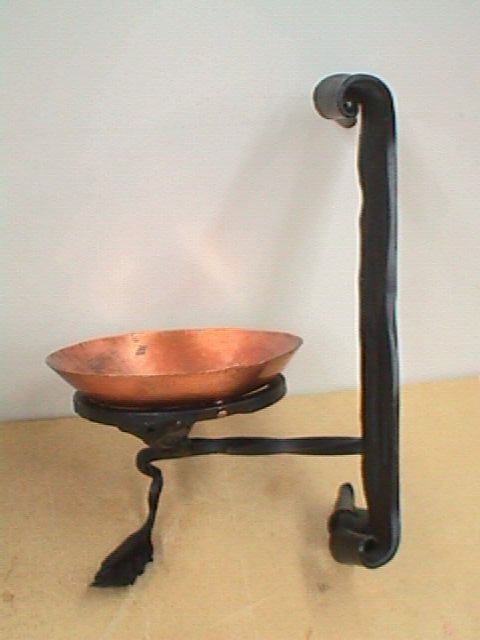

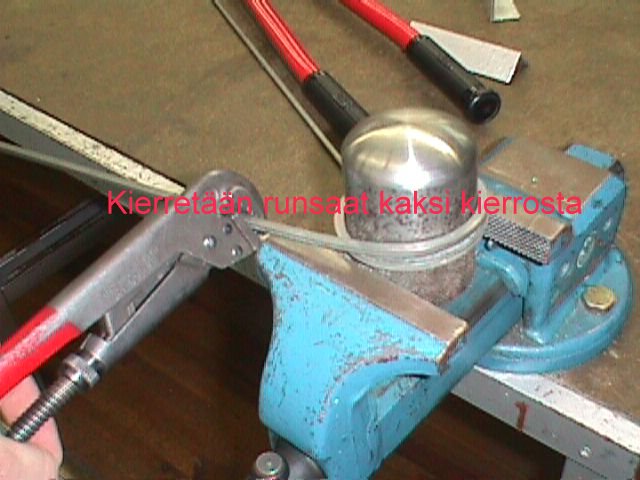

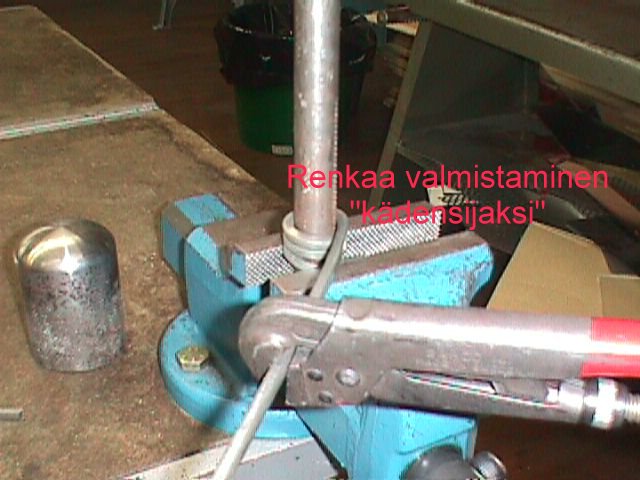

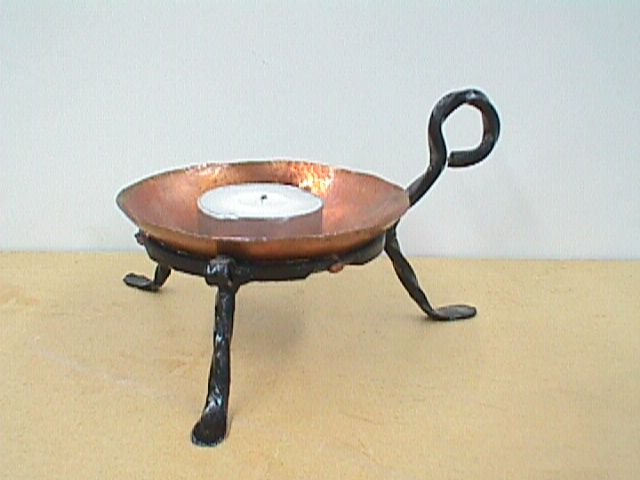

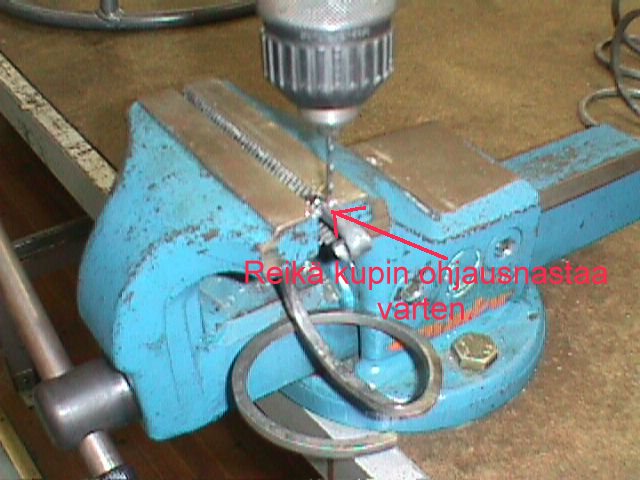

Yhden kynttilän kynttelikköjä yhdelle lämpö- tai perinteiselle kynttilälle.
Veikko Pöyhönen, Suutarilan ylä-aste Helsinki

kynttilaa101.jpg (38952 bytes)kynttilaa102.jpg (36304 bytes)kynttilaa103.jpg (44780 bytes)kynttilaa104.jpg (77075 bytes)kynttilaa105.jpg (57657 bytes)kynttilaa100.jpg (42247 bytes)kynttilaa106.jpg (57514 bytes)kynttilaa107.jpg (57474 bytes)
kynttilaa111.jpg (58140 bytes)kynttilaa113.jpg (18756 bytes)kynttilaa108.jpg (59371 bytes)kynttilaa109.jpg (61663 bytes)kynttilaa110.jpg (63722 bytes)kynttilaa112.jpg (66584 bytes)kynttilaa114.jpg (29837 bytes)kynttilaa116.jpg (66783 bytes)
kynttild100.jpg (34879 bytes)kynttild101.jpg (33944 bytes)kynttild101.jpg (33944 bytes)kynttild103.jpg (34015 bytes)kynttild102.jpg (33978 bytes)kynttilb100.jpg (33973 bytes)kynttilc100.jpg (36302 bytes)kynttilaa115.jpg (37250 bytes)

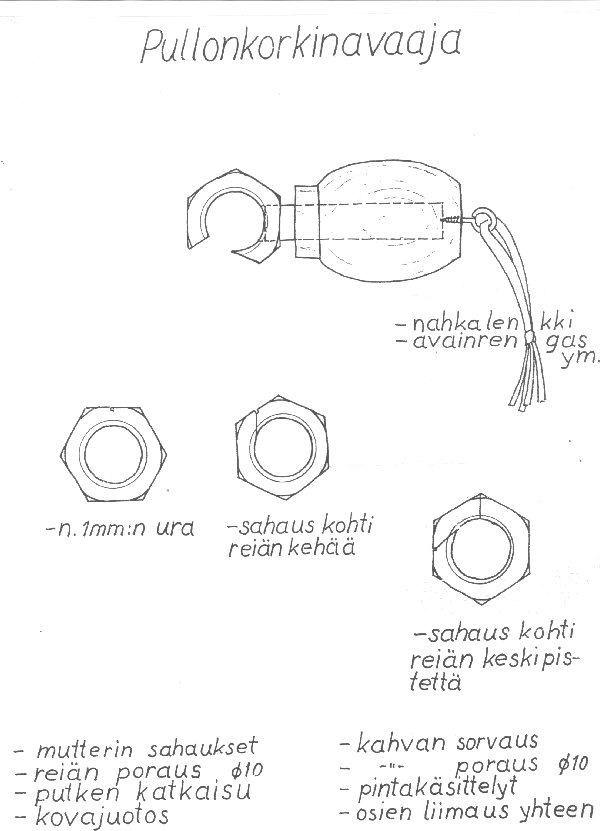

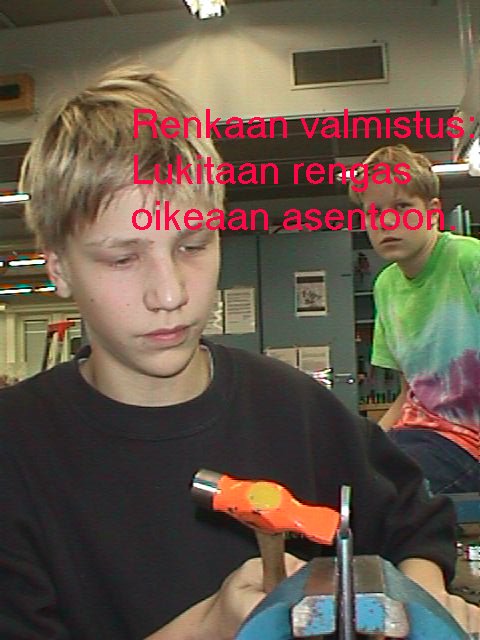

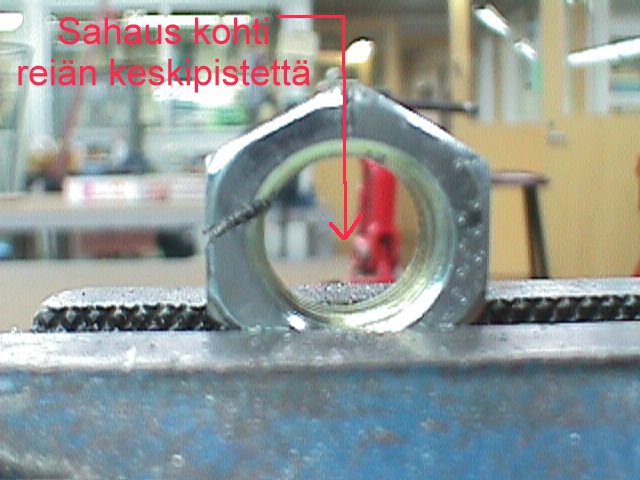

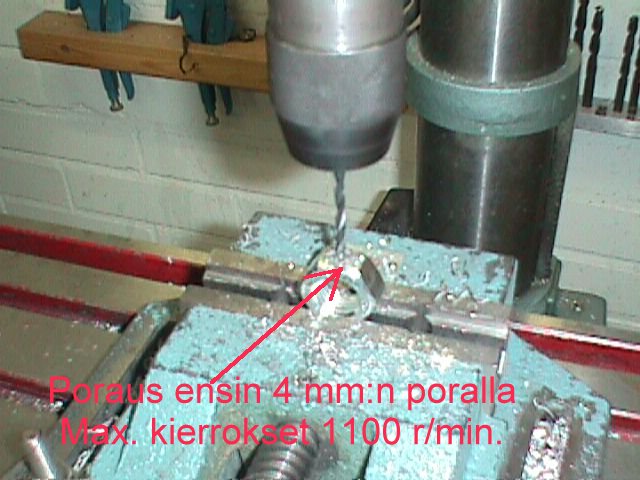

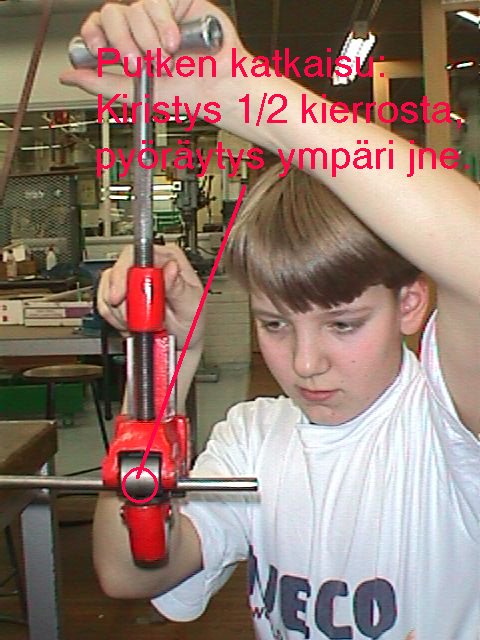

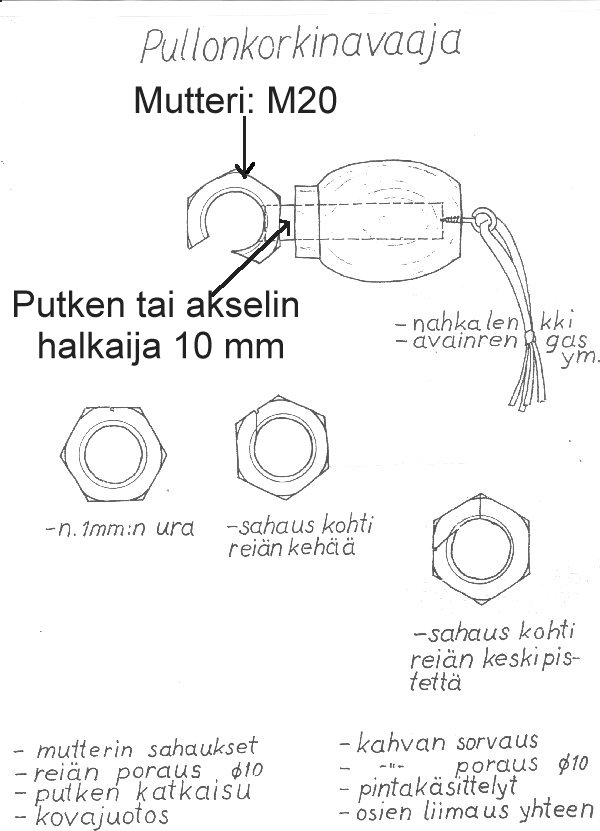

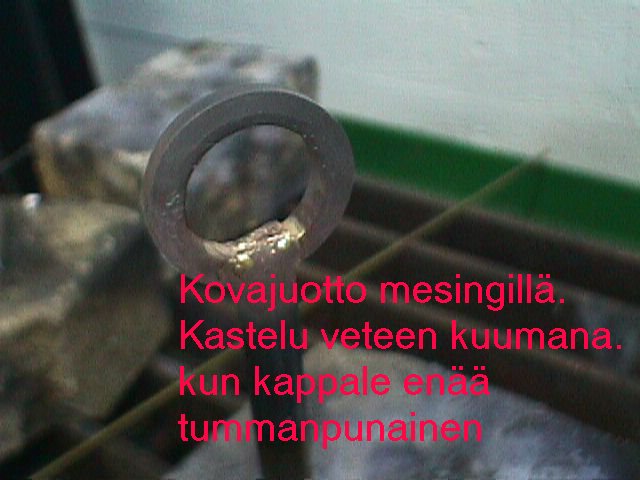

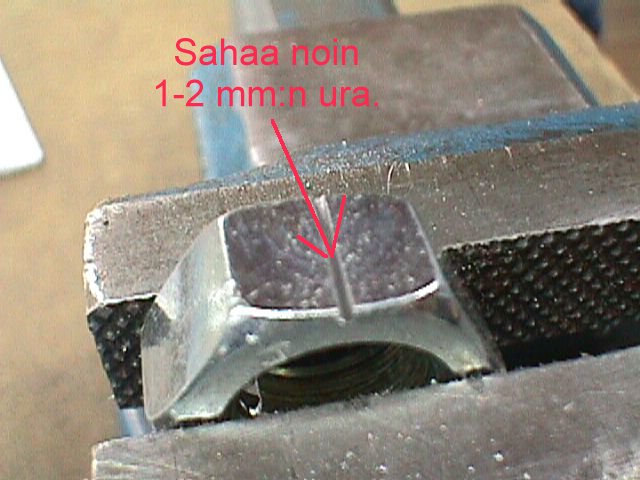

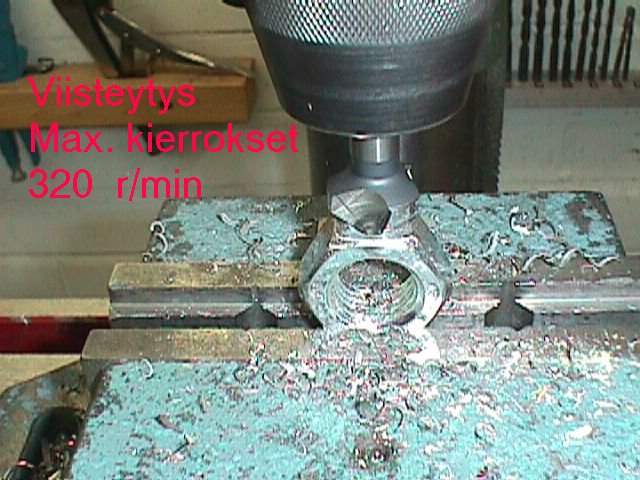

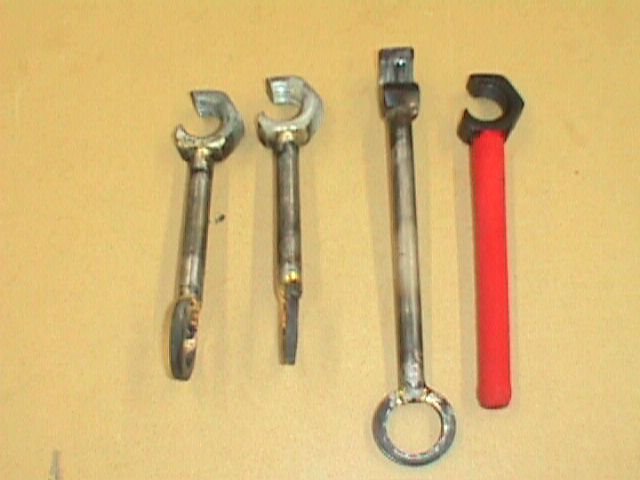

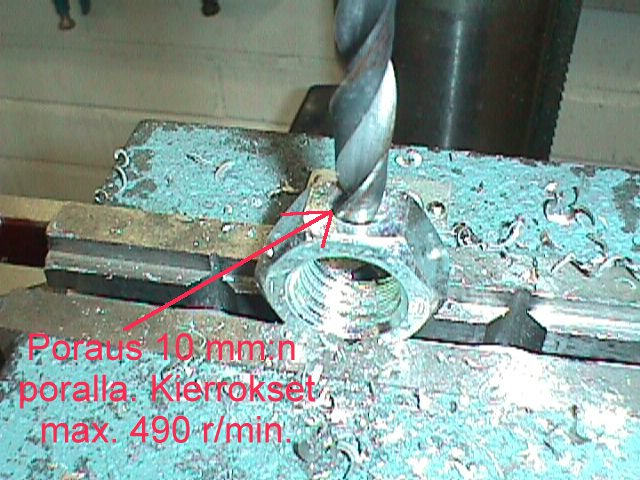

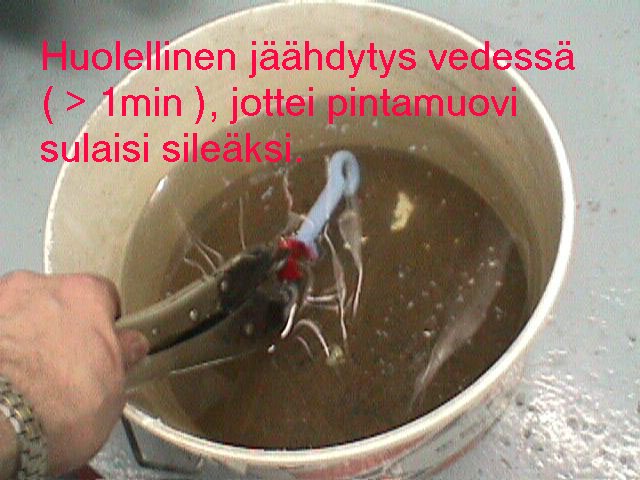

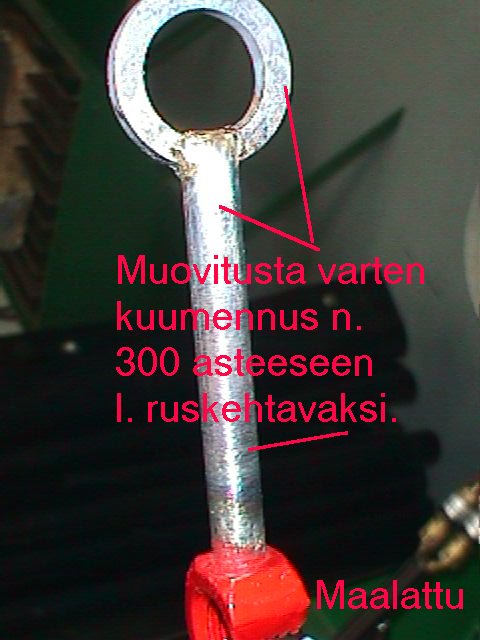

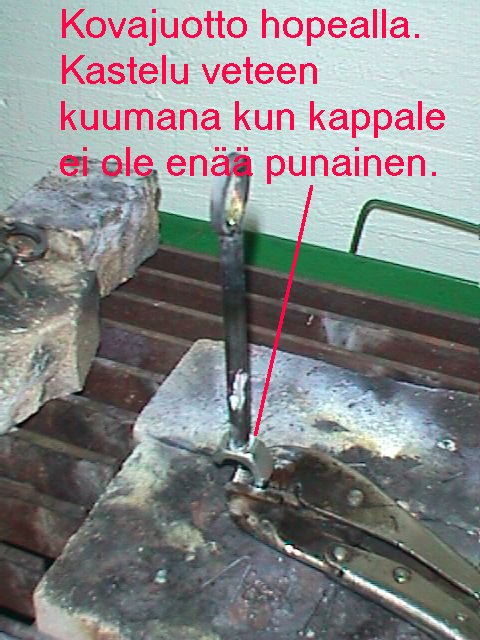

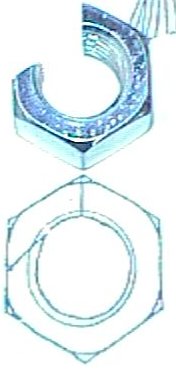

Pullonkorkinavaaja

avaaja.jpg (62109 bytes)pulloavaaja.jpg (73187 bytes)pullo103.jpg (12374 bytes)pullo100.jpg (59413 bytes)pullo102.jpg (56320 bytes)pullo104.jpg (66432 bytes)pullo105.jpg (85919 bytes)pullo106.jpg (82719 bytes)

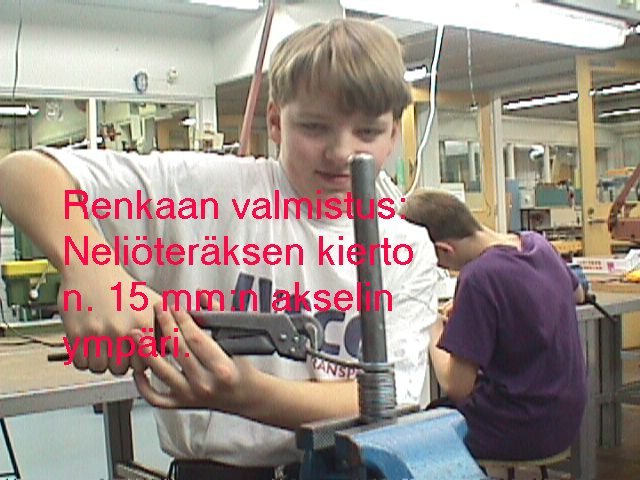

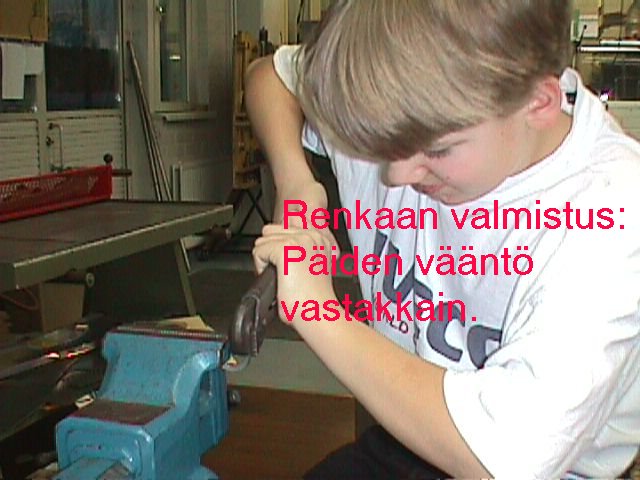

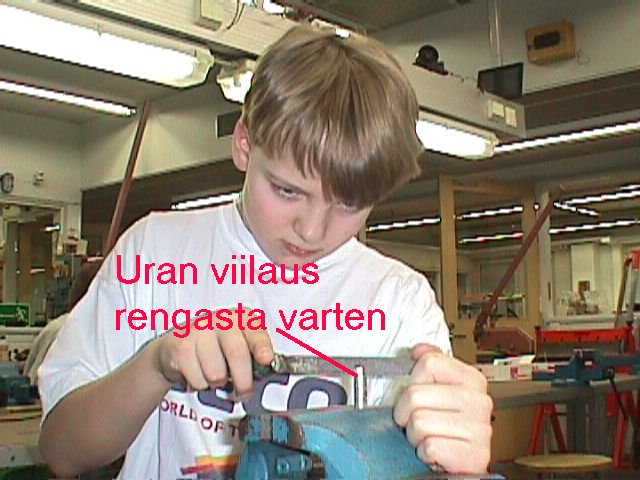

pullo107.jpg (73558 bytes)pullo108.jpg (70448 bytes)pullo109.jpg (72744 bytes)pullo110.jpg (65644 bytes)pullo111.jpg (60916 bytes)pullo114.jpg (50471 bytes)

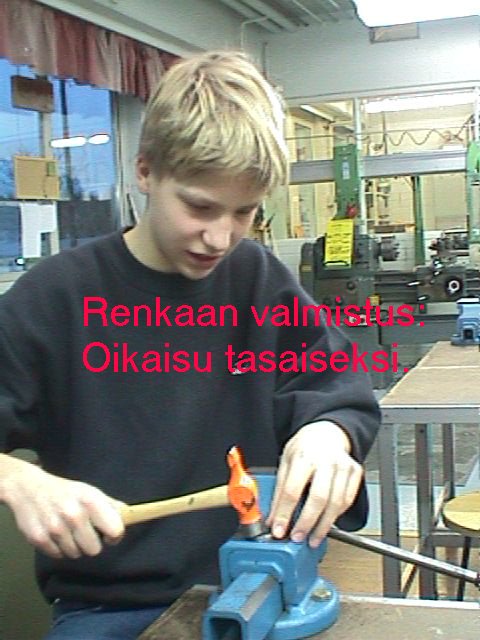

pullo112.jpg (67430 bytes)pullo113.jpg (58320 bytes)pullo115.jpg (81325 bytes)pullo116.jpg (52543 bytes)pullo117.jpg (57895 bytes)pullo118.jpg (66595 bytes)

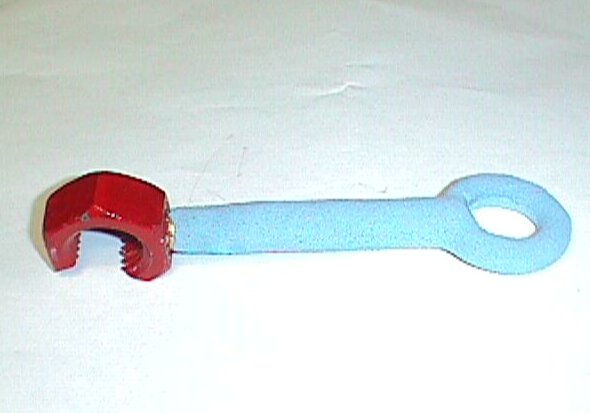

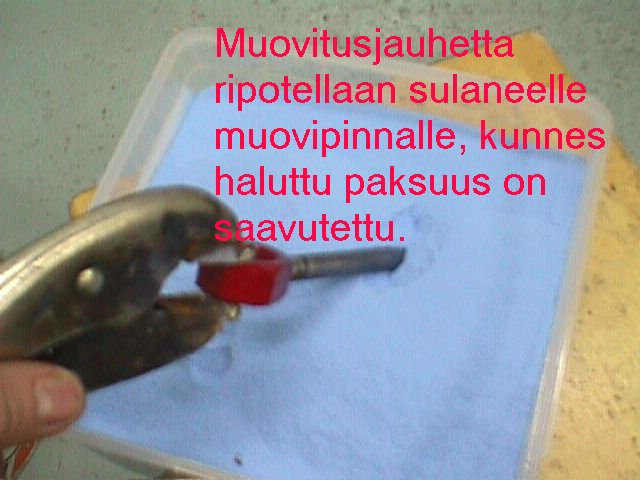

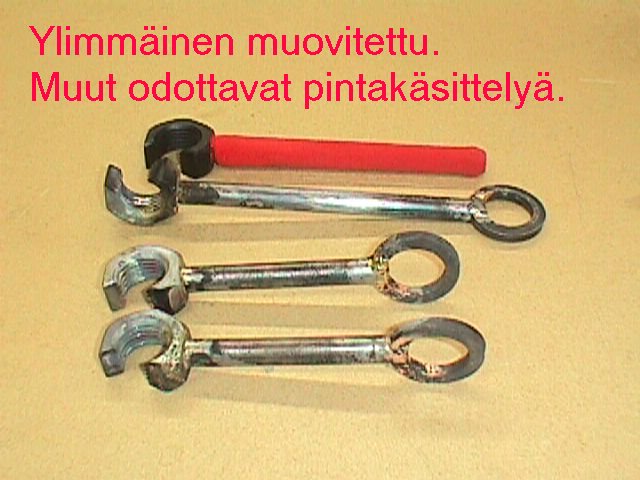

Ahkera 7 –luokan oppilas valmistaa oheisen pullonavaajan muovitetulla varrella noin kolmessa oppitunnissa.

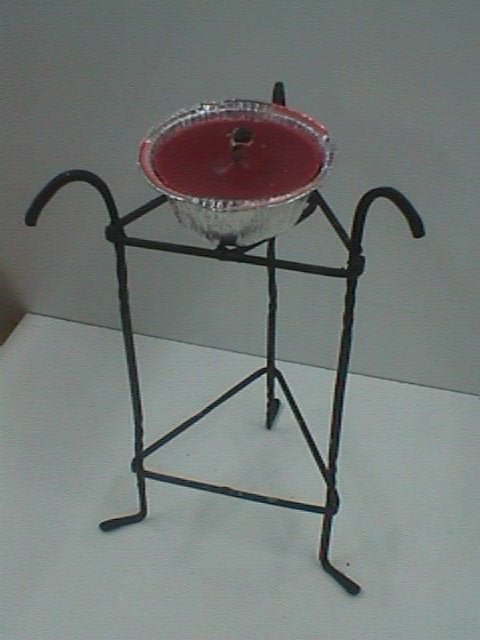

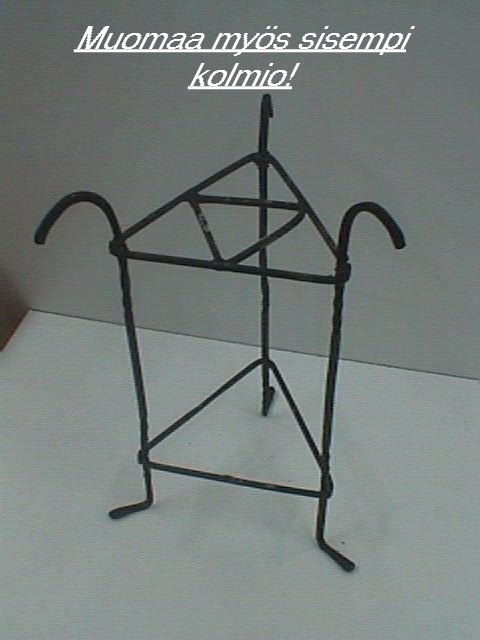

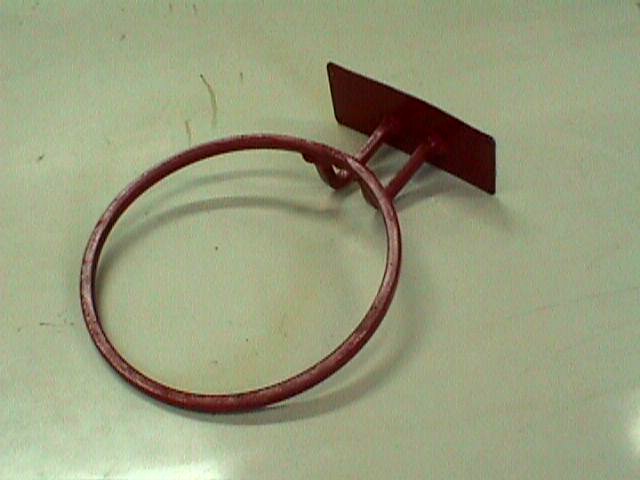

Juhani Niinikosken suunnittelema ulkoroihuteline erikokoisille roihuille

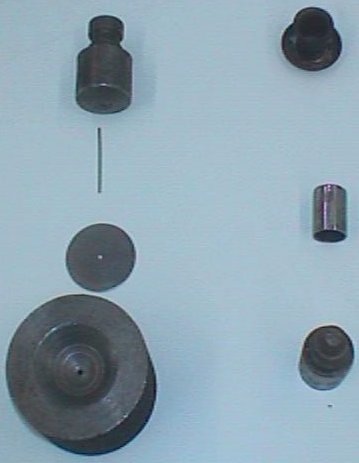

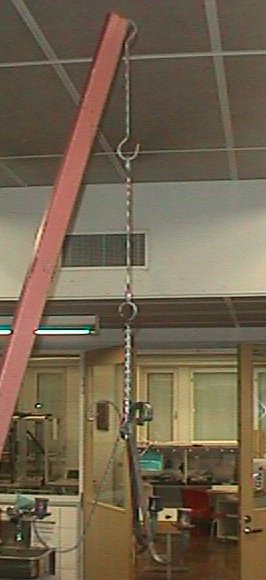

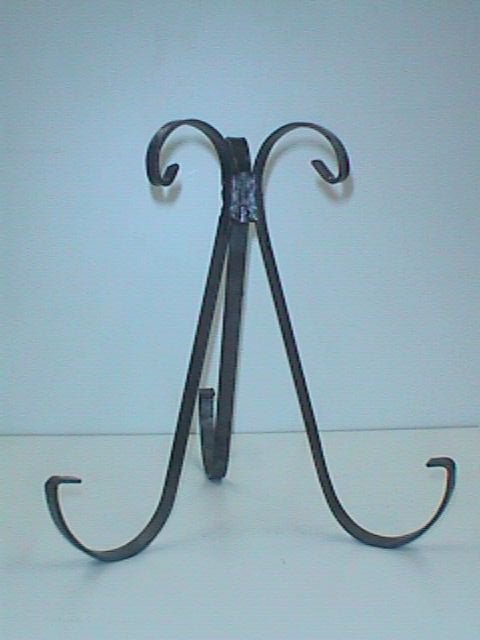

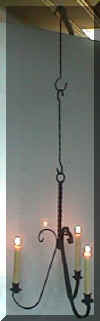

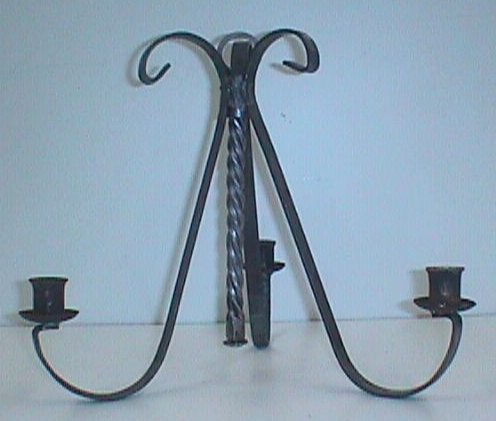

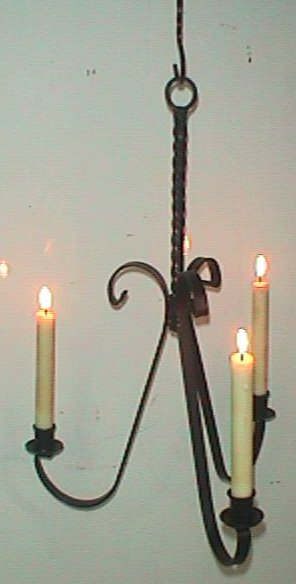

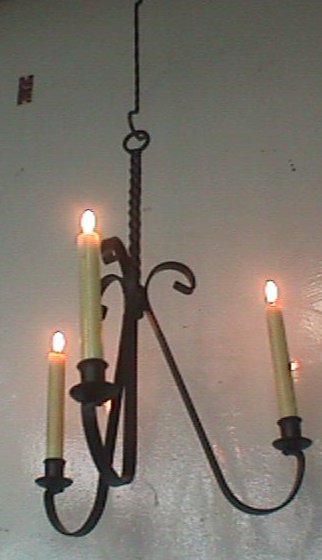

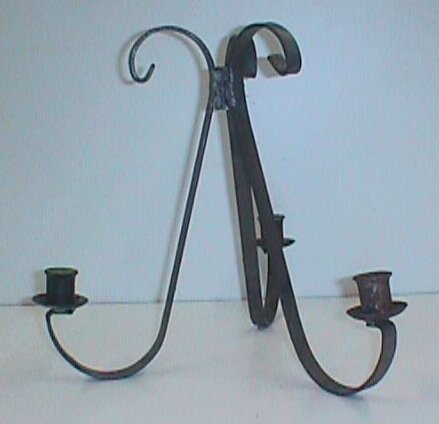

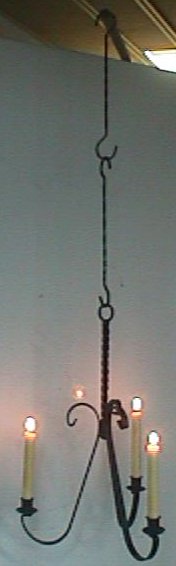

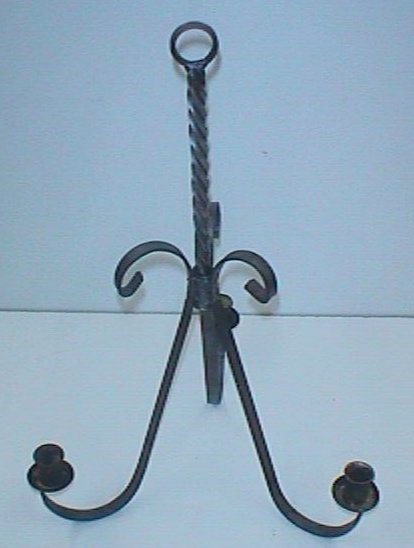

Kolmen kynttilän kynttelikkö

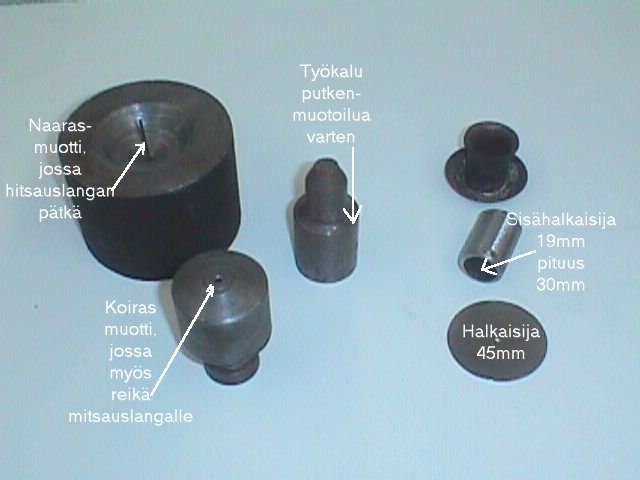

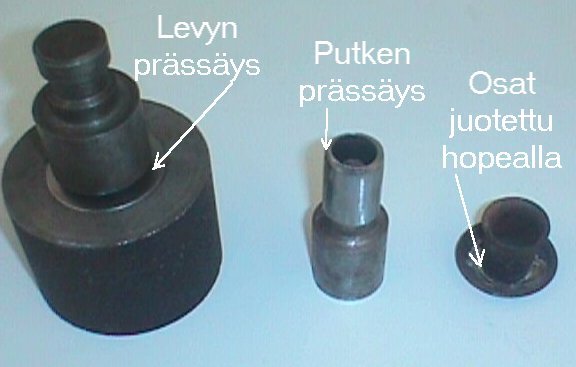

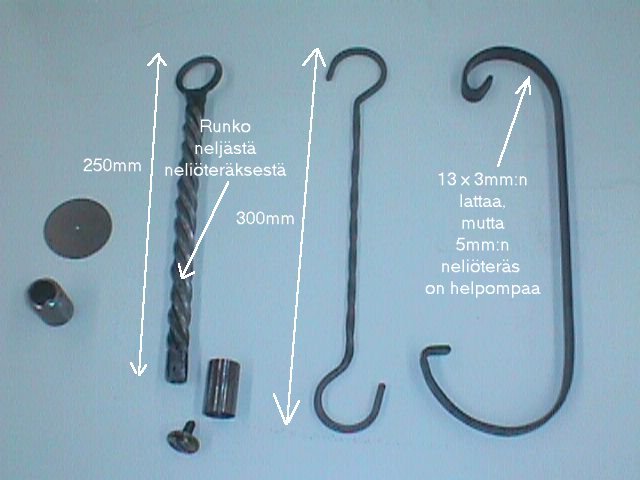

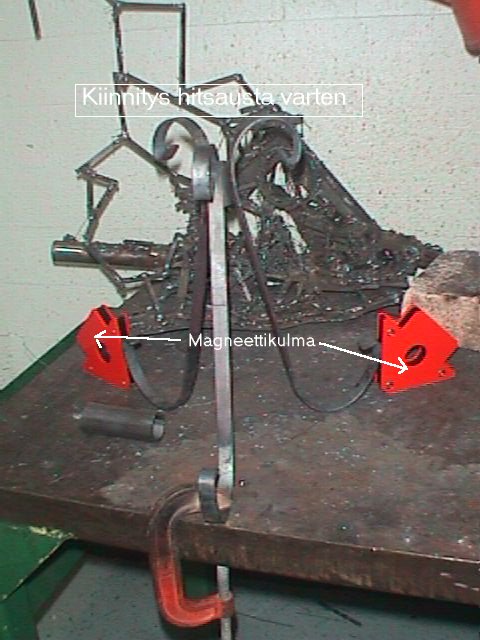

Kynttelikön valmistukseen tarvitaan 0.5 – 1.0 mm:n teräspeltiä, 5 mm:n neliöterästä ja 13 x 3 mm:n lattaterästä ( tai em. neliöterästä ) sekä 19 mm sisähalkaisijaltaan olevaa huonekaluputkea. Hitsaukset suoritin MIG –hitsauskoneella. Kynttilän istukan kovajuotin hopealla. Koska kuvat sanovat enemmän kuin sanat, kehotankin katsomaan kuvia.



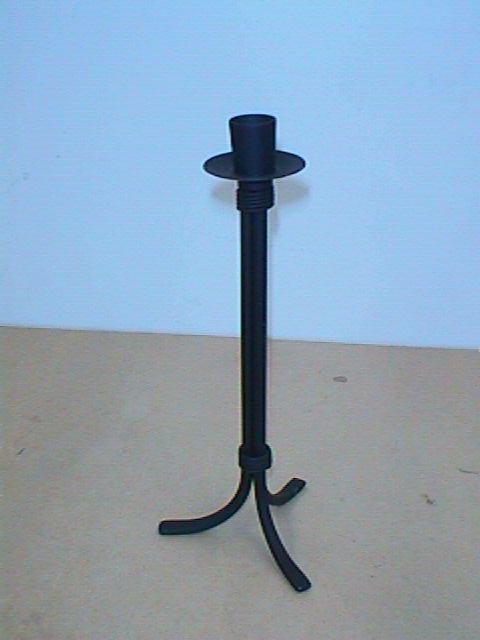

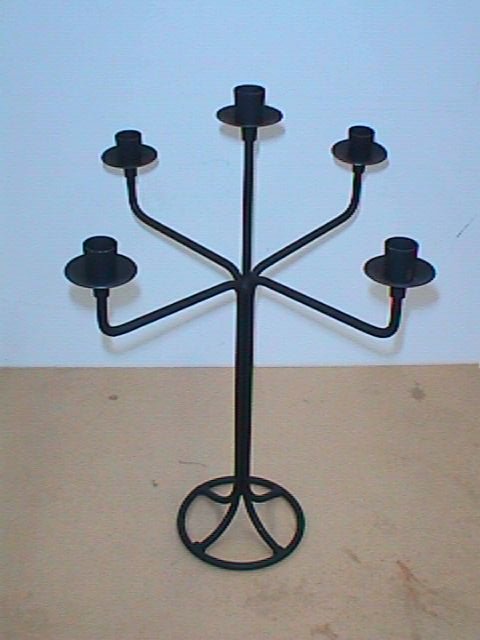

kynttelikk11.jpg (15127 bytes)kynttelikk9.jpg (30723 bytes)image12.jpg (24431 bytes)kynttelikk12.jpg (27958 bytes)kkk2.jpg (29945 bytes)kkk1.jpg (38477 bytes)
kynttelikk8.jpg (29071 bytes)kynttelikk2.jpg (18750 bytes)kynttelik.jpg (64449 bytes)kynttelikk.jpg (32854 bytes)
kynttelikk6.jpg (24766 bytes)kynttelikk7.jpg (30588 bytes)kynttelikk1.jpg (40145 bytes)kynttelikk3.jpg (29944 bytes)kynttelikk4.jpg (37266 bytes)

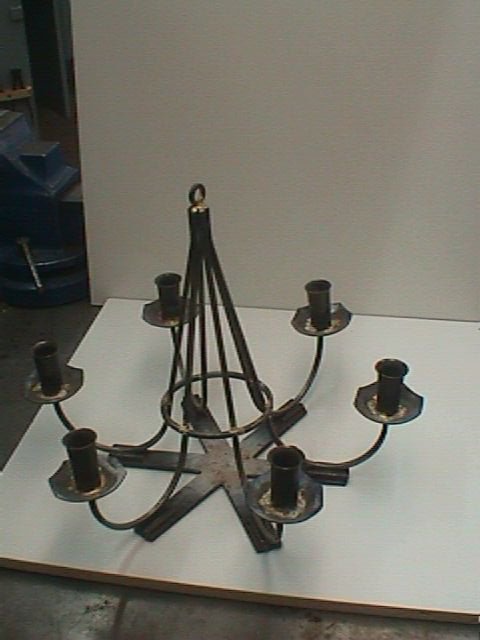

Veikko Pöyhönen

Suutarilan yläaste, Helsinki

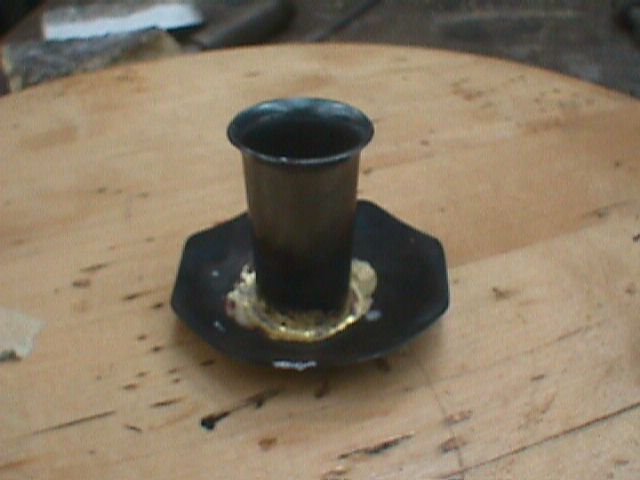

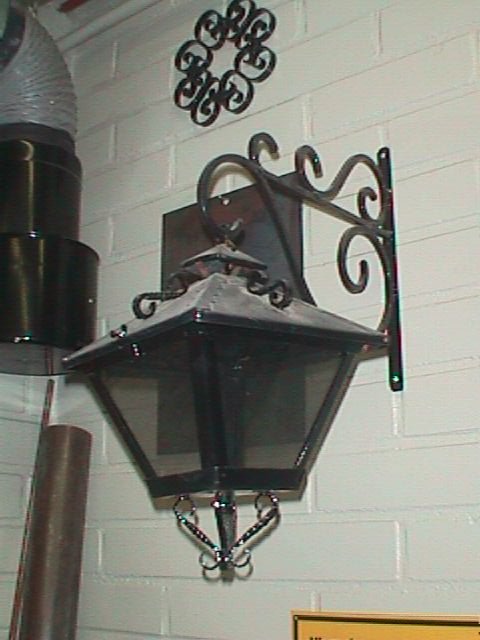

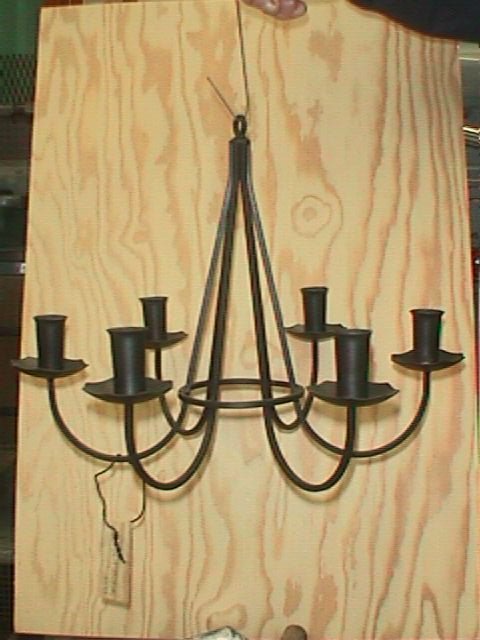

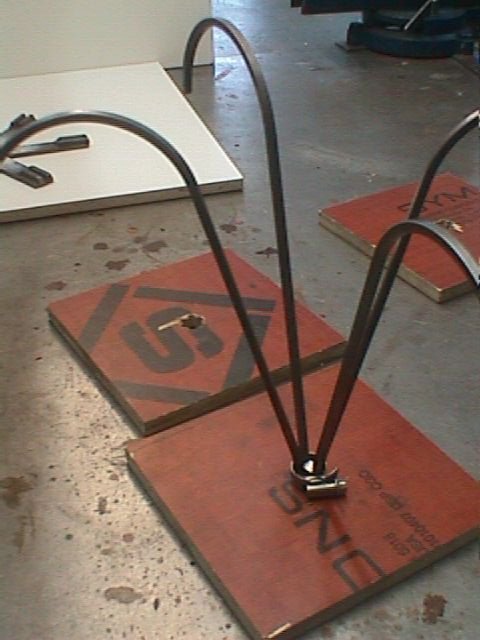

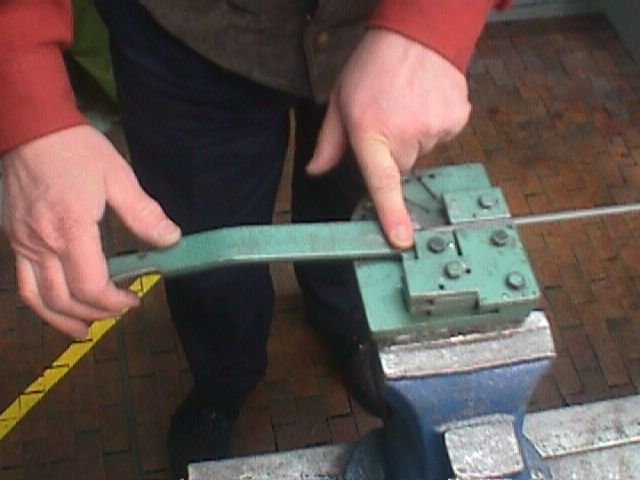

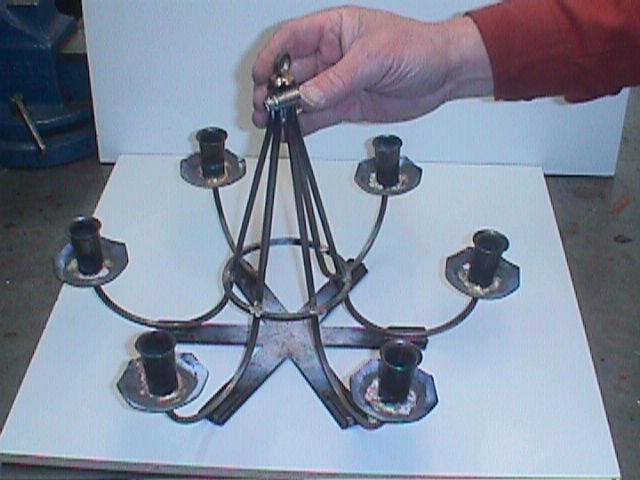

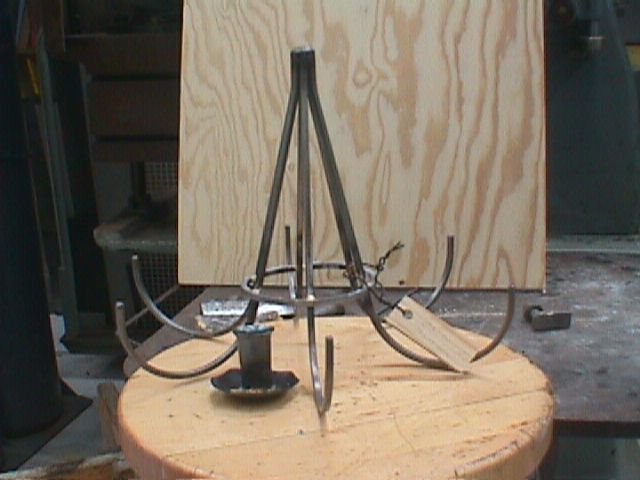

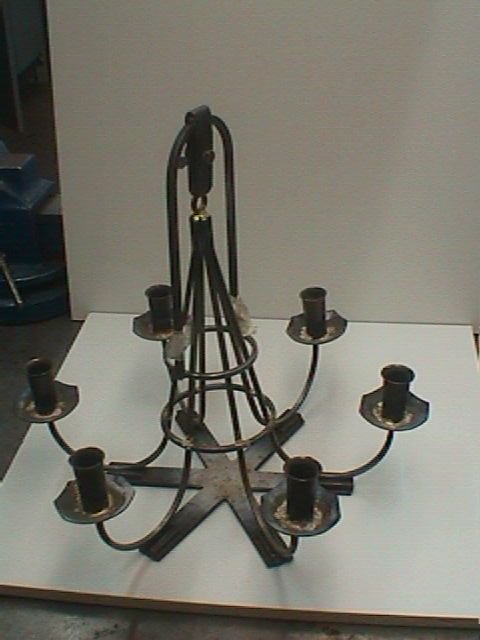

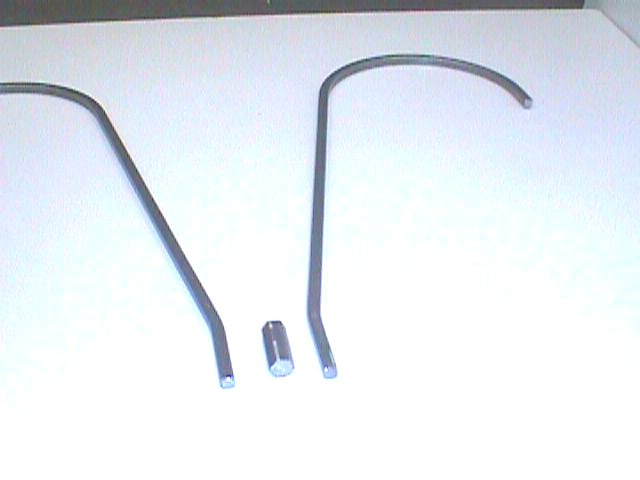

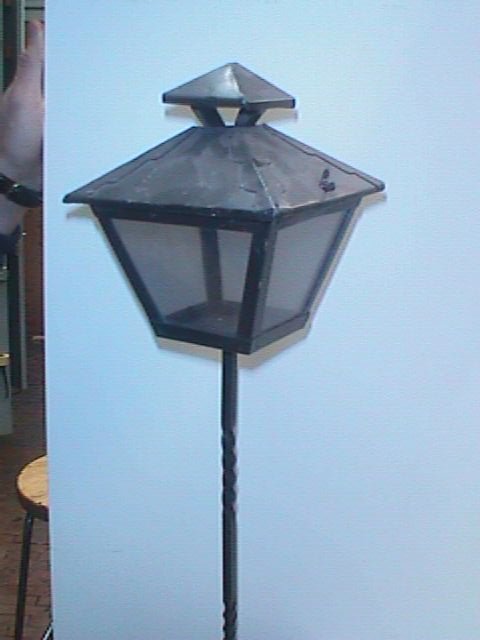

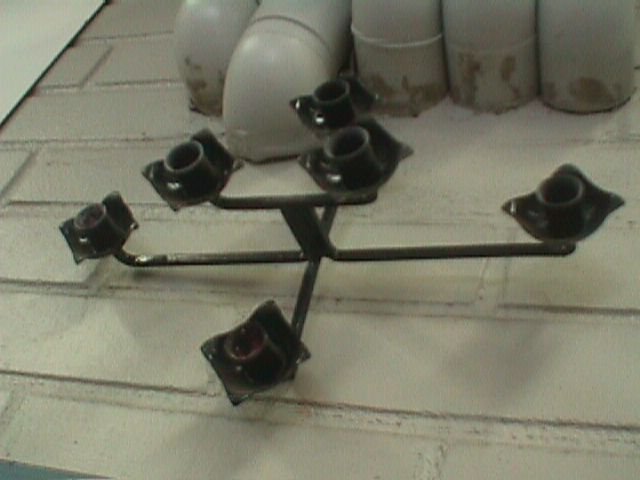

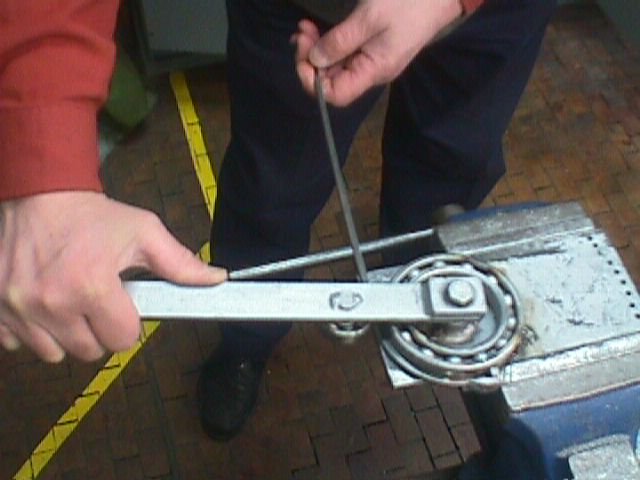

Itäkeskuksen yläaste, Helsinki

mvc-115.jpg (33917 bytes)mvc-114.jpg (48479 bytes)mvc-117.jpg (35451 bytes)mvc-102.jpg (35451 bytes)mvc-106.jpg (43141 bytes)mvc-105.jpg (44919 bytes)

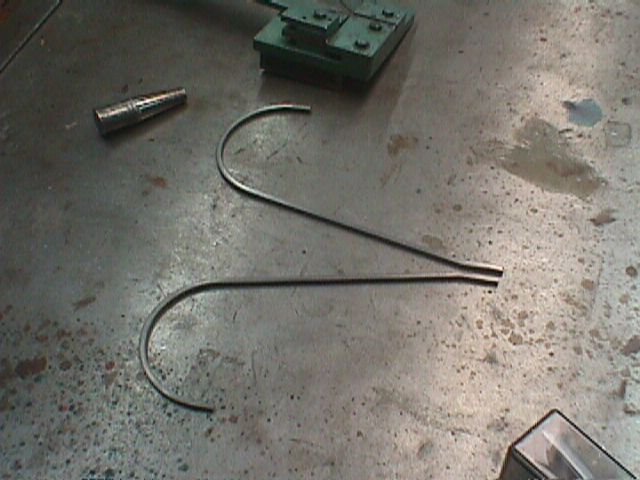

mvc-108.jpg (25806 bytes)mvc-107.jpg (31646 bytes)mvc-104.jpg (53931 bytes)mvc-116.jpg (38113 bytes)mvc-109.jpg (46963 bytes)mvc-103.jpg (46139 bytes)

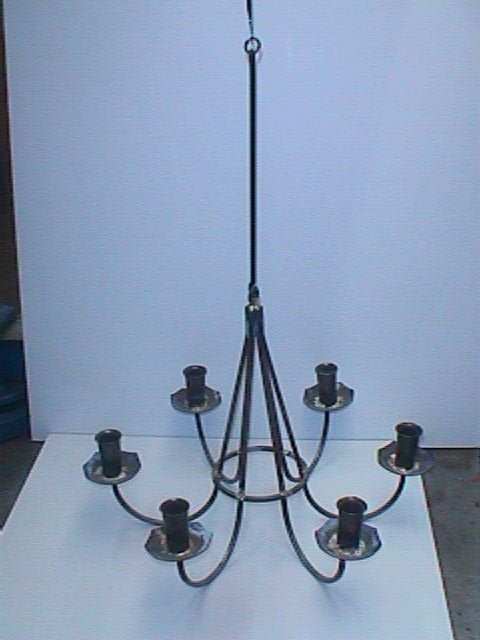

mvc-112.jpg (39583 bytes)mvc-110.jpg (49756 bytes)mvc-113.jpg (37757 bytes)mvc-111.jpg (41087 bytes)mvc-101.jpg (52747 bytes)

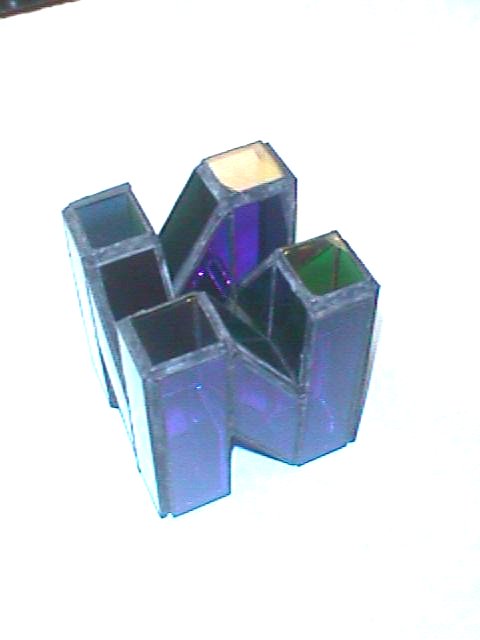

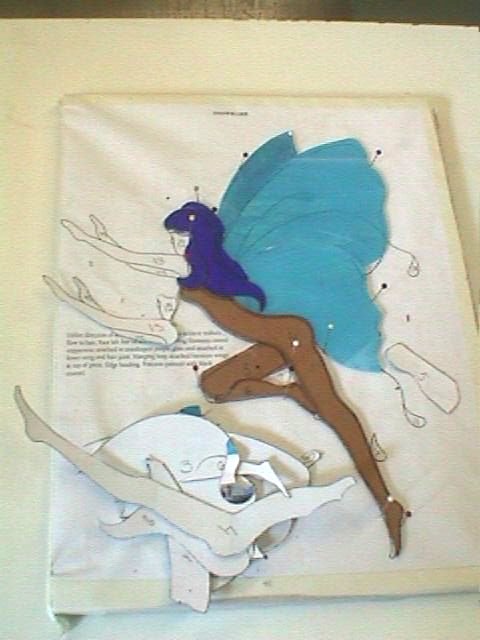

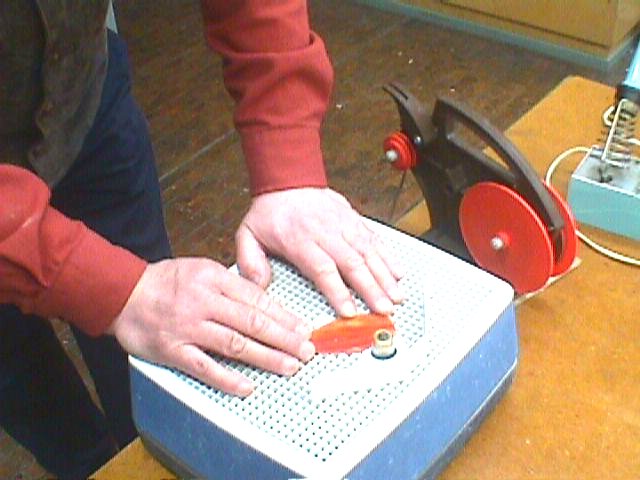

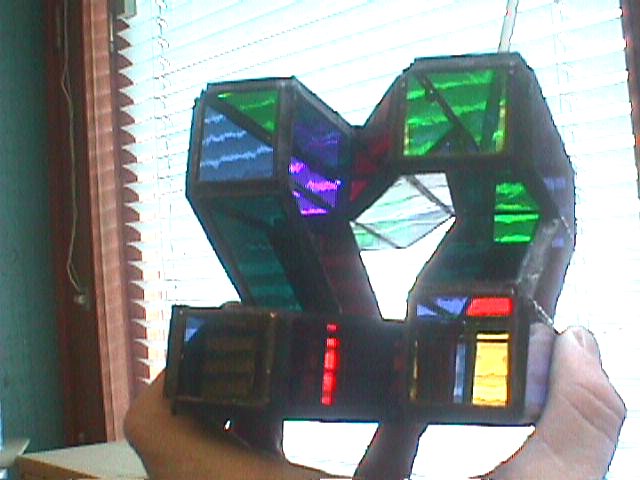

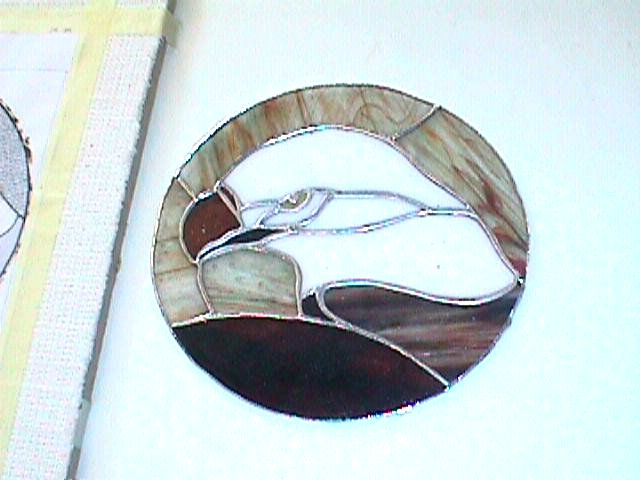

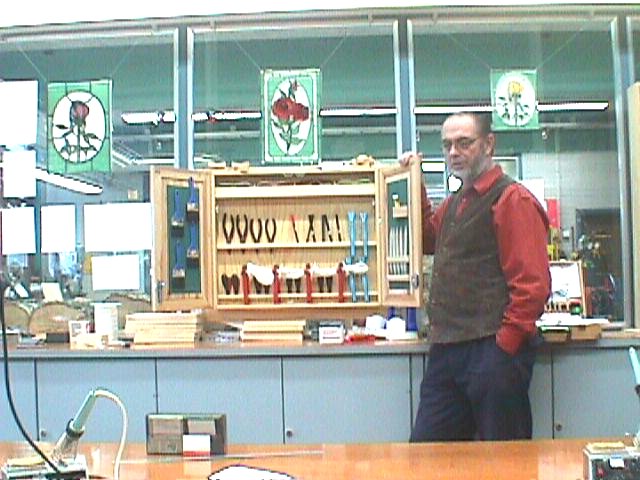

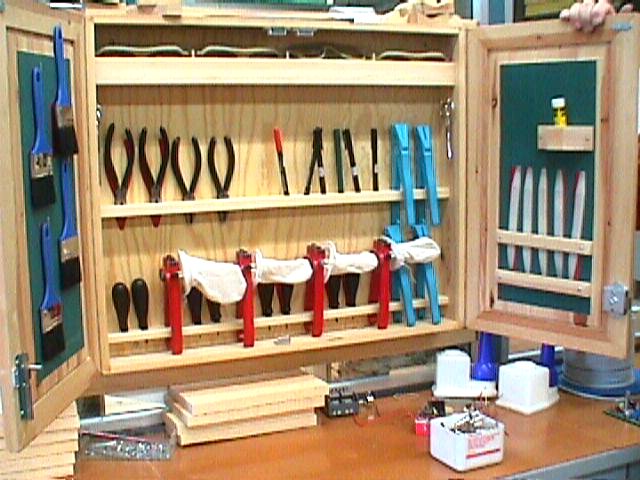

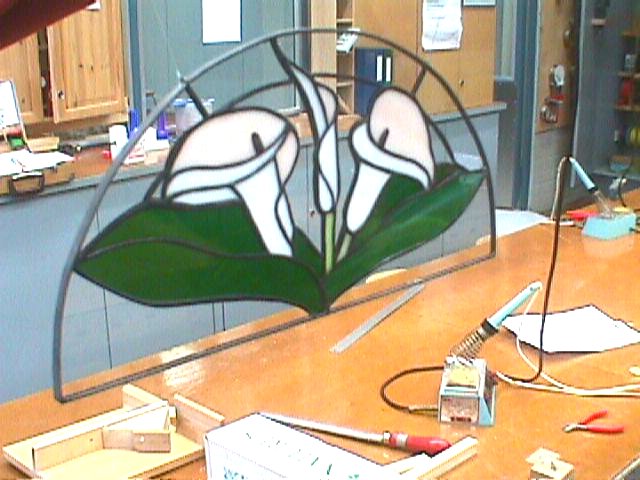

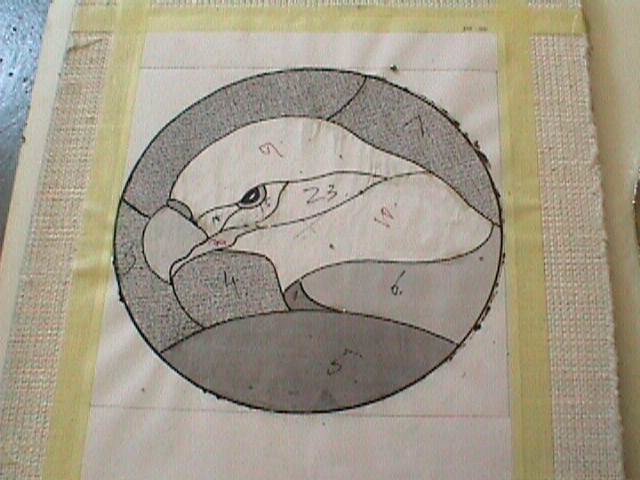

Tiffanytöitä Itäkeskuksen yläasteelta Helsingistä

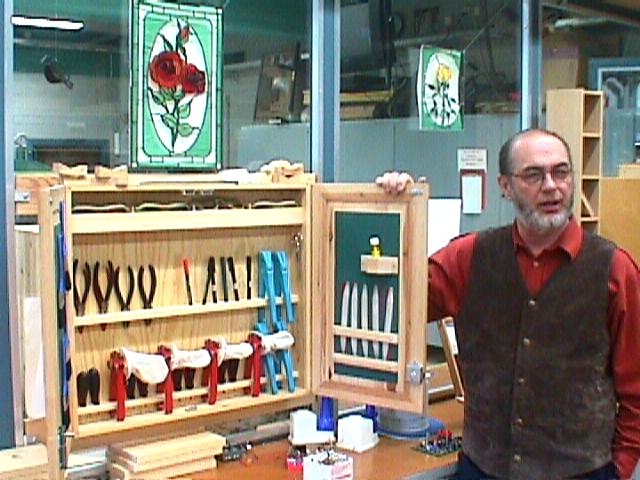

mvc-301.jpg (23014 bytes)mvc-303.jpg (44068 bytes)mvc-305.jpg (56655 bytes)mvc-306.jpg (74707 bytes)mvc-307.jpg (79050 bytes)
mvc-302.jpg (53370 bytes)mvc-304.jpg (67670 bytes)mvc-309.jpg (48603 bytes)mvc-310.jpg (57848 bytes)mvc-308.jpg (78426 bytes)



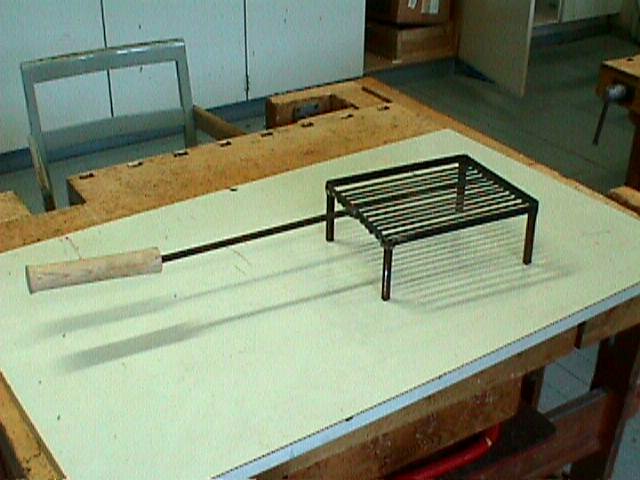

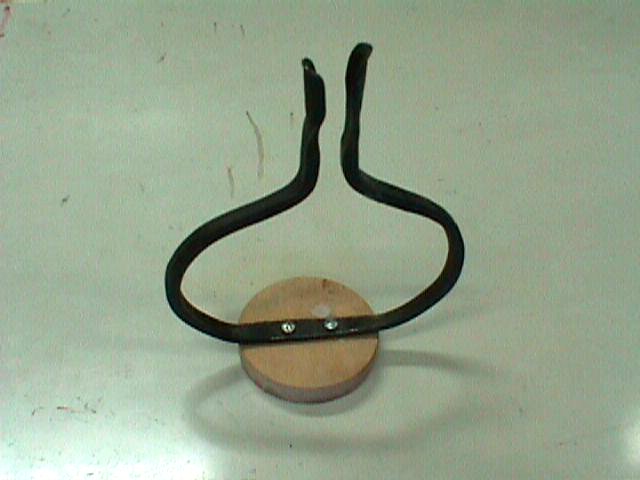

Ressun yläaste, Helsinki
